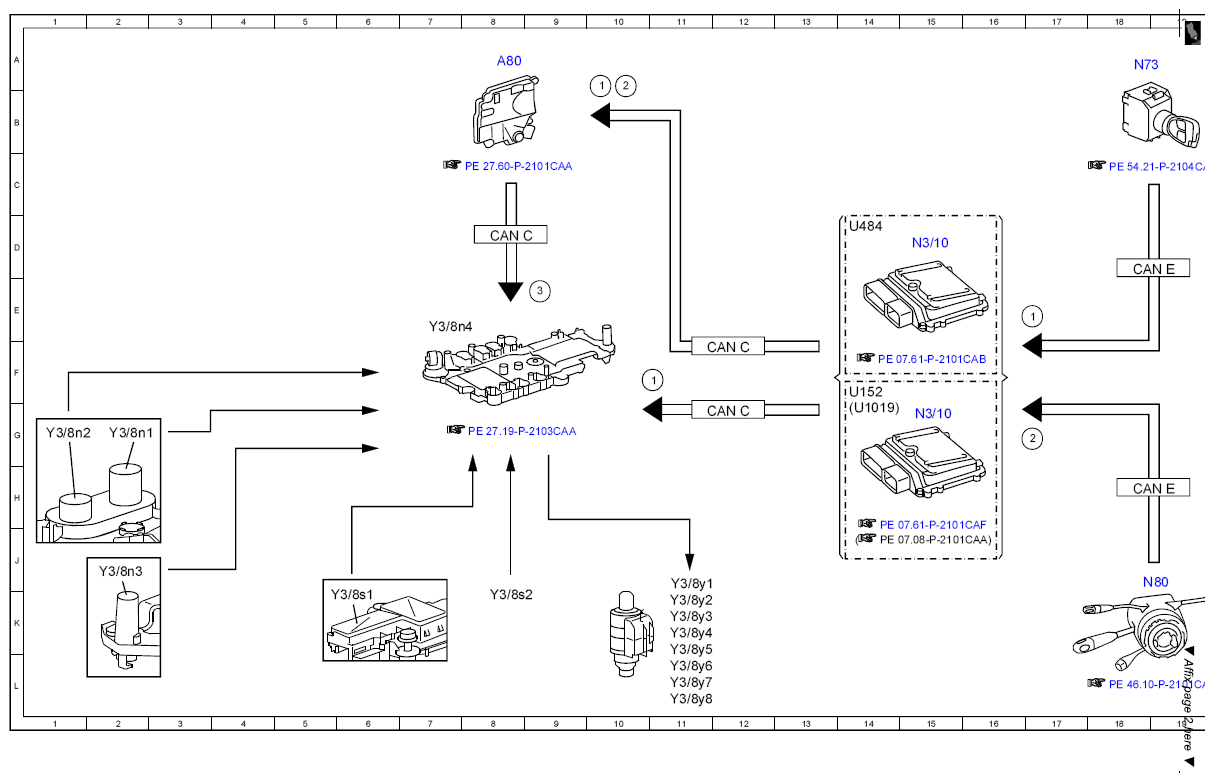

| 1 |
Circuit 15, status |
11F |
| 1 |
Circuit 15, status |
10A |
| 1 |
Circuit 15, status |
17E |
| 2 |
DIRECT SELECT gear selector switch, status |
17G |
| 2 |
DIRECT SELECT gear selector switch, status |
10A |
| 3 |
Range selection position, status |
9E |
| A8/1 |
Transmitter key |
20B |
| A80 |
Intelligent servo module for DIRECT SELECT |
8A |
| CAN C |
Drive train CAN |
12G |
| CAN C |
Drive train CAN |
8D |
| CAN C |
Drive train CAN |
12F |
| CAN E |
Chassis CAN |
18H |
| CAN E |
Chassis CAN |
18D |
| N3/10 |
ME-SFI [ME] control unit |
15G |
| N3/10 |
ME-SFI [ME] control unit |
15D |
| N73 |
EIS [EZS] control unit |
18A |
| N80 |
Steering column module |
19J |

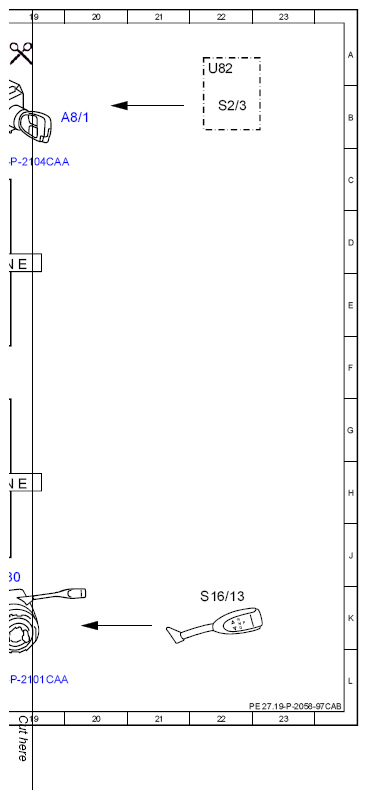

| S16/13 |
Gear selector switch DIRECT SELECT |
22K |
| S2/3 |
KEYLESS-GO start/stop button |
22B |
| U1019 |
Valid for engine 278 |
14F |
| U152 |
Valid for engine 156 |
14F |
| U484 |
Valid for M273 ME |
14D |
| U82 |
Valid for KEYLESS GO |
22A |
| Y3/8n1 |
Turbine speed sensor (VGS) |
2G |
| Y3/8n2 |
Internal speed sensor (VGS) |
1G |
| Y3/8n3 |
Output speed sensor (VGS) |
2J |
| Y3/8n4 |
Fully integrated transmission control (VGS) control unit |
7E |
| Y3/8s1 |
Selection range sensor (VGS) |
6K |
| Y3/8s2 |
Transmission oil temperature sensor (VGS) |
8K |
| Y3/8y1 |
Working pressure control solenoid valve (VGS) |
11J |
| Y3/8y2 |
K1 clutch control solenoid valve (VGS) |
11K |
| Y3/8y3 |
K2 clutch control solenoid valve (VGS) |
11K |
| Y3/8y4 |
K3 clutch control solenoid valve (VGS) |
11K |
| Y3/8y5 |
B1 brake control solenoid valve (VGS) |
11L |
| Y3/8y6 |
B2 brake control solenoid valve (VGS) |
11L |
| Y3/8y7 |
B3 brake control solenoid valve (VGS) |
11L |
| Y3/8y8 |
Torque converter lockup clutch control solenoid valve (VGS) |
11L |
