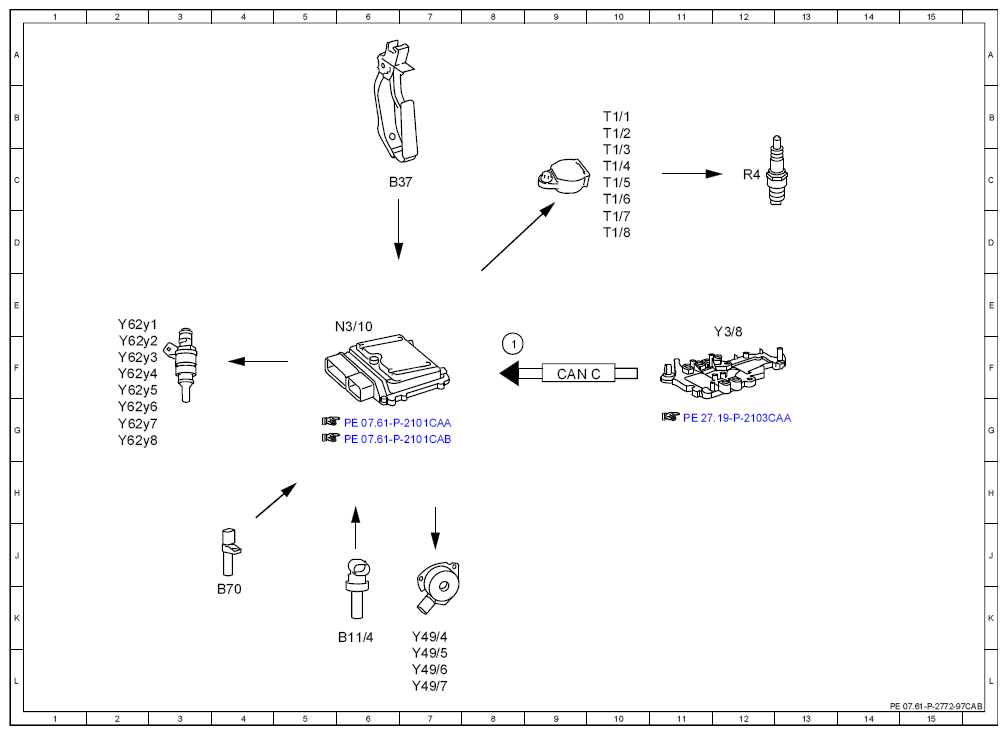

| Code: |
Designation: |
Position: |
| 1 |
Shift stage, status |
8F |
| B11/4 |
Coolant temperature sensor |
6K |
| B37 |
Accelerator pedal sensor |
7C |
| B70 |
Crankshaft Hall sensor |
4J |
| CAN C |
Drive train CAN |
9F |
| N3/10 |
ME-SFI [ME] control unit |
6F |
| R4 |
Spark plugs |
13C |
| T1/1 |
Cylinder 1 ignition coil |
10B |
| T1/2 |
Cylinder 2 ignition coil |
10B |
| T1/3 |
Cylinder 3 ignition coil |
10C |
| T1/4 |
Cylinder 4 ignition coil |
10C |
| T1/5 |
Cylinder 5 ignition coil |
10C |
| T1/6 |
Cylinder 6 ignition coil |
10C |
| T1/7 |
Cylinder 7 ignition coil |
10D |
| T1/8 |
Cylinder 8 ignition coil |
10D |
| Y3/8 |
Electric control unit (VGS) |
12F |
| Y49/4 |
Left intake camshaft solenoid |
7K |
| Y49/5 |
Right intake camshaft solenoid |
7K |
| Y49/6 |
Left exhaust camshaft solenoid |
7L |
| Y49/7 |
Right exhaust camshaft solenoid |
7L |
| Y62y1 |
Cylinder 1 fuel injection valve |
2E |
| Y62y2 |
Cylinder 2 fuel injection valve |
2F |
| Y62y3 |
Cylinder 3 fuel injection valve |
2F |
| Y62y4 |
Cylinder 4 fuel injection valve |
2F |
| Y62y5 |
Cylinder 5 fuel injection valve |
2F |
| Y62y6 |
Cylinder 6 fuel injection valve |
2G |
| Y62y7 |
Cylinder 7 fuel injection valve |
2G |
| Y62y8 |
Cylinder 8 fuel injection valve |
2G |
