Electrical function schematic for start phase, post-start phase and warm-up enrichment - PE07.61-P-2787-97CAB

Code: Designation: Position:
1 Selector lever position, status 8D
2 Circuit 50, status 2F
A8/1 Transmitter key 12G
B11/4 Coolant temperature sensor 6B
B2/5 Hot film mass air flow sensor 9K
B2/5b1 Intake air temperature sensor 9K
B6/4 Left intake camshaft Hall sensor 9B
B6/5 Right intake camshaft Hall sensor 9B
B6/6 Left exhaust camshaft Hall sensor 9B
B6/7 Right exhaust camshaft Hall sensor 9C
B70 Crankshaft Hall sensor 6K
CAN C Drive train CAN 9D
CAN E Chassis CAN 10G
N3/10 ME-SFI [ME] control unit 6E
N73 EIS [EZS] control unit 12G
R4 Spark plugs 4J
T1/1 Cylinder 1 ignition coil 2H
T1/2 Cylinder 2 ignition coil 2H
T1/3 Cylinder 3 ignition coil 2H
T1/4 Cylinder 4 ignition coil 2J
T1/5 Cylinder 5 ignition coil 2J
T1/6 Cylinder 6 ignition coil 2J
T1/7 Cylinder 7 ignition coil 2J
T1/8 Cylinder 8 ignition coil 2K
Y3/8 Electric control unit (VGS) 12D
Y49/4 Left intake camshaft solenoid 3F
Y49/5 Right intake camshaft solenoid 3F
Y49/6 Left exhaust camshaft solenoid 3G
Y49/7 Right exhaust camshaft solenoid 3G
Y62y1 Cylinder 1 fuel injection valve 2C
Y62y2 Cylinder 2 fuel injection valve 2C
Y62y3 Cylinder 3 fuel injection valve 2C
Y62y4 Cylinder 4 fuel injection valve 2D
Y62y5 Cylinder 5 fuel injection valve 2D
Y62y6 Cylinder 6 fuel injection valve 2D
Y62y7 Cylinder 7 fuel injection valve 2E
Y62y8 Cylinder 8 fuel injection valve 2E

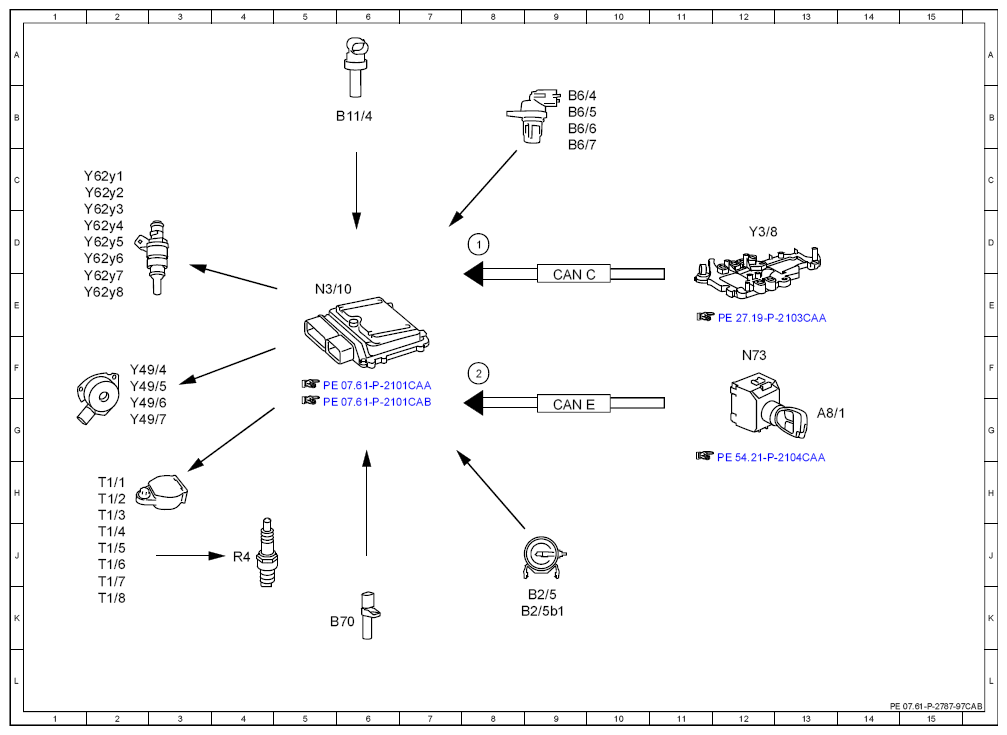

Fig 1: Start Phase, Post-Start Phase And Warm-Up Enrichment - Electrical Function Schematic
G07634280Courtesy of MERCEDES-BENZ USA
