Remove/install loudspeakers in front doors - AR82.62-P-7845SC
MODEL 216.3
Shown with code (810) Sound system
| Remove/install | |||

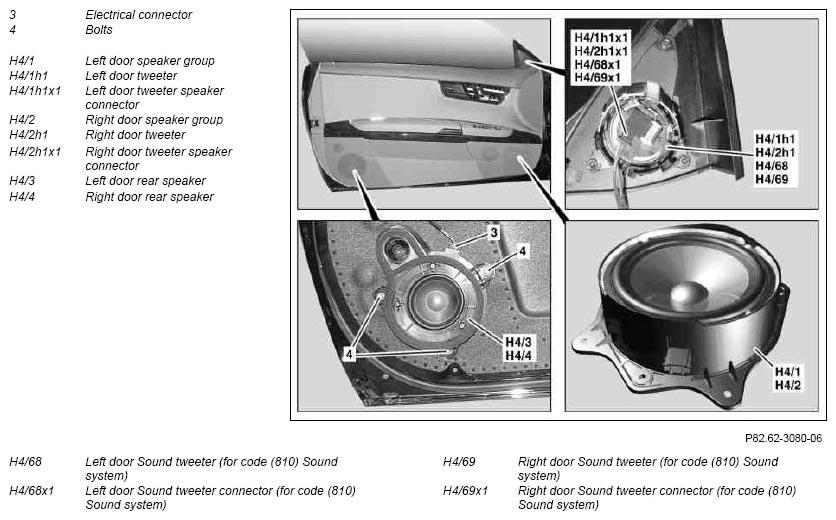

| 1 | Unclip mirror triangle paneling from door | Fig 3 | |
| 2.1 | Unclip left door tweeter (H4/1h1) or right door tweeter (H4/2h1) from mirror triangle paneling and separate left door tweeter connector (H4/1h1x1) or right door tweeter connector (H4/2h1x1) | On vehicles without code (810) Sound system | |
| 2.2 | Unclip left door Sound tweeter (H4/68) or right door Sound tweeter (H4/69) from mirror triangle paneling and separate left door Sound tweeter connector (H4/68x1) or right door Sound tweeter connector (H4/69x1) | On vehicles with code (810) Sound system | |
| 3 | Remove door lining | AR72.10-P-1000SC | |
| 4.1 | Separate left door speaker group connector or right door speaker group connector at left door speaker group (H4/1) or at right door speaker group (H4/2), unscrew bolts (2) and remove left door speaker group (H4/1) or right door speaker group (H4/2) from inner door panel | On vehicles without code (810) Sound system | |

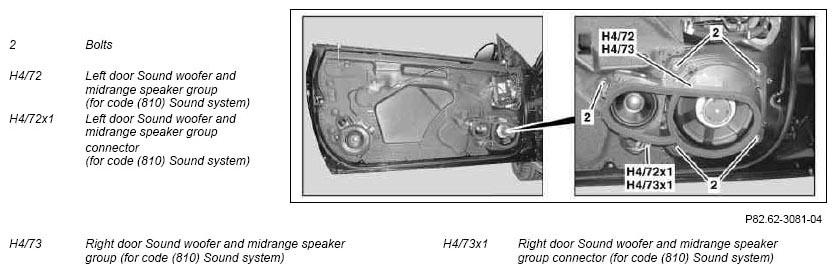

| 4.2 | Separate left door Sound woofer and midrange speaker group connector (H4/72x1) or right door Sound woofer and midrange speaker group connector (H4/73x1), unscrew bolts (2) and remove left door Sound woofer and midrange speaker group (H4/72) or right door Sound woofer and midrange speaker group (H4/73) from inner door panel | On vehicles with code (810) Sound system | |
| 5 | Separate electrical connector (3), unscrew bolts (4) and remove left door rear speaker (H4/3) or right door rear speaker (H4/4) from inner door panel | ||
| 6 | Install in the reverse order |
