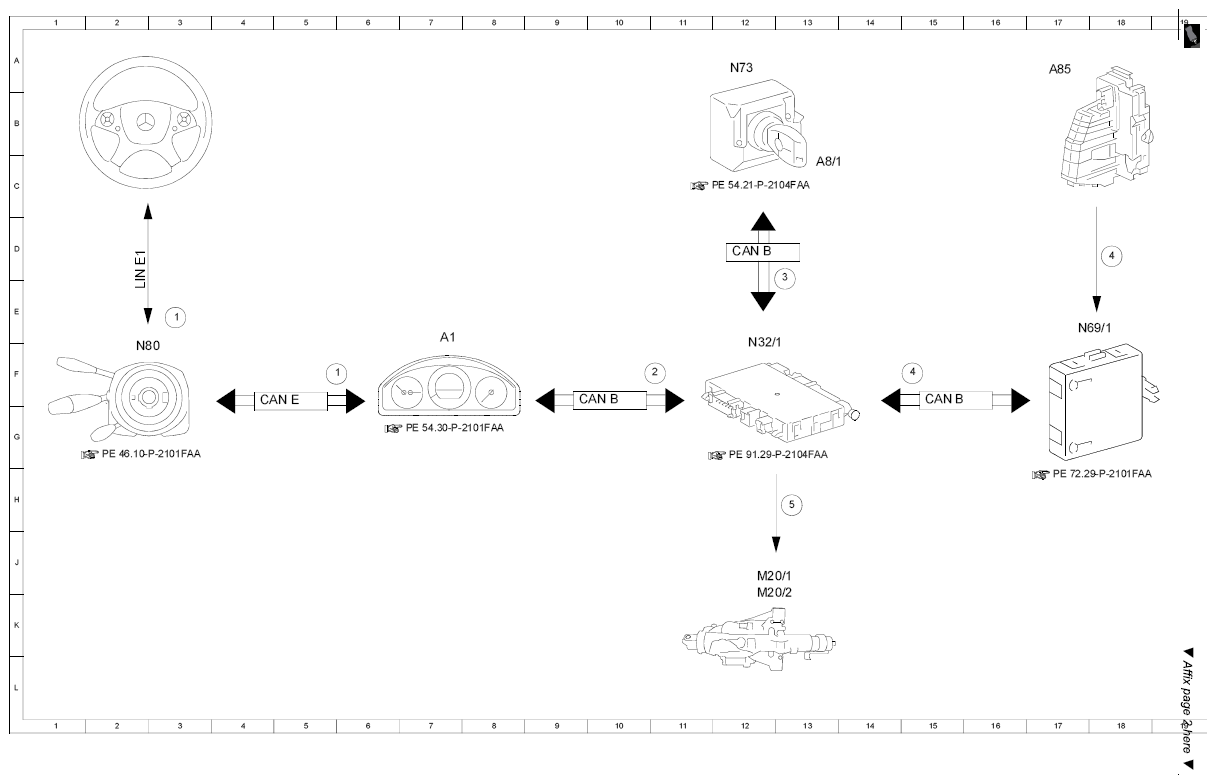

Electrical function schematic for steering column easy entry/exit adjustment - PE46.15-P-2051-99FAA
MODEL 204.0 /2 with CODE (275) Memory package (driver seat, steering column, mirrors) up to Model Year 08 /modification year 07
| Code : | Designation : | Position : |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3E |
| 1 | Multifunction steering wheel button group, signal | 5F |
| 2 | Easy entry/exit, status | 11F |
| 3 | Circuit 15, status | 13E |
| 4 | Door rotary tumbler switch, status | 15F |
| 4 | Door rotary tumbler switch, status | 18D |
| 5 | Steering column adjustment motor, actuation | 13H |
| A1 | Instrument cluster | 7F |
| A8/1 | Transmitter key | 13C |
| A85 | Left front door lock | 17A |
| CANB | Interior CAN | 9G |
| CANB | Interior CAN | 12D |
| CANB | Interior CAN | 15G |
| CANE | Chassis CAN | 4G |
| LINE1 | Steering LIN | 2E |
| M20/1 | Steering column in/out adjustment motor | 12J |
| M20/2 | Steering column up/down adjustment motor | 12K |
| N32/1 | Driver seat control unit | 12F |
| N69/1 | Left front door control unit | 17E |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 2F |
