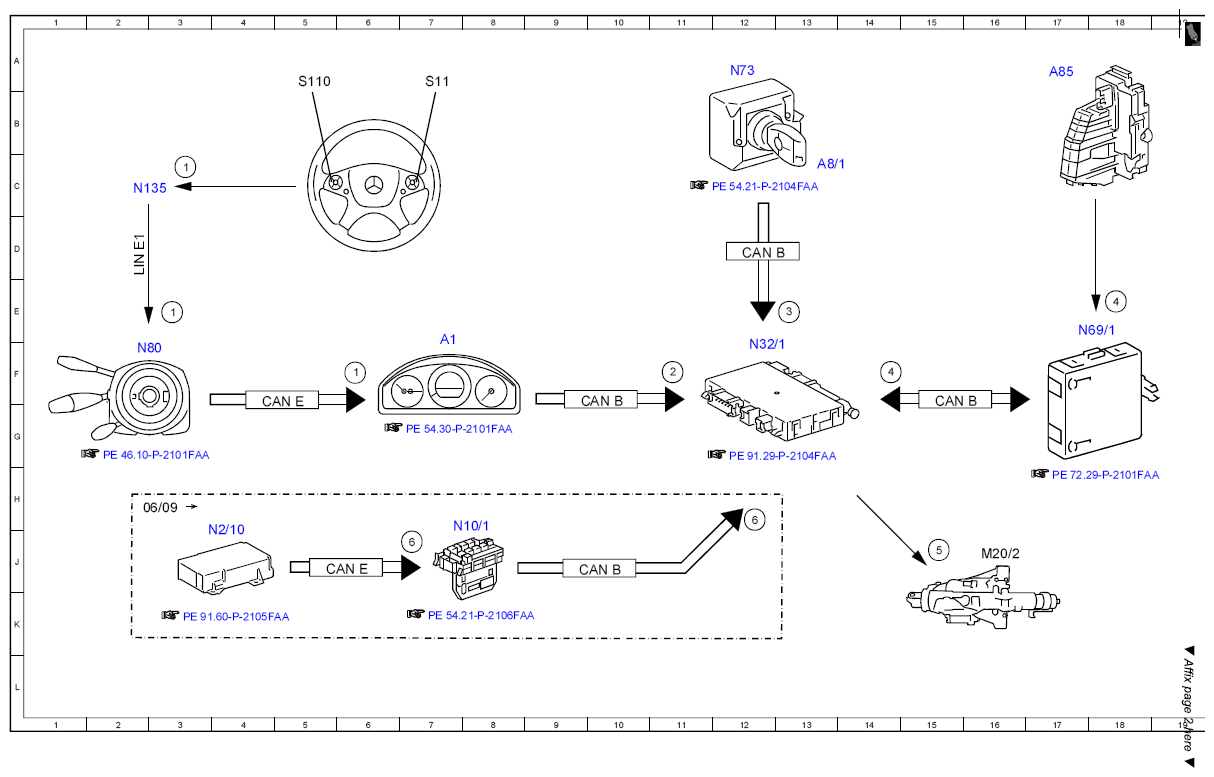

Electrical function schematic for steering column easy entry/exit adjustment - PE46.15-P-2051-97FAB
MODEL 204.0 /2 with CODE (275) Memory package (driver seat, steering column, mirrors) as of model year 2009 /YoM 08
MODEL 204.3 with CODE (275) Memory package (driver seat, steering column, mirrors)
MODEL 204.9 with CODE (275)
| Code
: |
Designation : | Position : |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3E |
| 1 | Multifunction steering wheel button group, signal | 3C |
| 1 | Multifunction steering wheel button group, signal | 6F |
| 2 | Easy entry/exit, status | 11F |
| 3 | Circuit 15, status | 18E |
| 4 | Door rotary tumbler switch, status | 14F |
| 4 | Door rotary tumbler switch, status | 18E |
| 5 | Steering column adjustment motor, actuation | 15J |
| 6 | Crash, signal | 12H |
| 6 | Crash, signal | 7J |
| A1 | Instrument cluster | 7F |
| A8/1 | Transmitter key | 13C |
| A85 | Left front door lock | 17A |
| CANB | Interior CAN | 10G |
| CANB | Interior CAN | 12D |
| CANB | Interior CAN | 15G |
| CANB | Interior CAN | 10J |
| CANE | Chassis CAN | 4G |
| CANE | Chassis CAN | 6J |
| LINE1 | Steering LIN | 2D |
| M20/2 | Steering column up/down adjustment motor | 16J |
| N10/1 | Front SAM control unit with fuse and relay module | 7J |
| N135 | Steering wheel electronics | 2C |
| N2/10 | Supplemental restraint system control unit | 4J |
| N32/1 | Driver seat control unit | 12F |
| N69/1 | Left front door control unit | 17E |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 2F |
| S11 | Brake fluid level switch | 7A |
| S110 | Left multifunction steering wheel button group | 5A |
