Electrical function schematic for Adaptive Brake (ABR) - PE42.47-P-2050-97FAA

WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
1 Circuit 61, status 14F
10 Parking brake indicator switch, status 22G
10 Parking brake indicator switch, status 18F
11 Engine torque, reduce request 11F
12 Variant coding, signal 18F
13 Brake lights, request 21F
13 Brake lights, request 23C
13 Brake lights, request 21B
14 Accelerator pedal sensor, signal 6H
14 Accelerator pedal sensor, signal 13F
15 Dynamometer mode, status 16H
16 Instrument cluster, message 16J
17 Trailer, status 18F
17 Trailer, status 24F
2 ESP button, status 24G
2 ESP button, status 17F
3 Wheel speed, signal 16J
3 Wheel speed, signal 14G
4 Electronic selector lever module control unit, status 6F
4 Electronic selector lever module control unit, status 14F
5 Shift stage, status 6E
5 Shift stage, status 13F
6 Service brake, status 4F
6 Service brake, status 11F
7 Steering angle, signal 16E
8 Yaw rate, lateral and longitudinal acceleration sensor, signal 15E
9 Brake light switch, status 17G
A1 Instrument cluster 16K
B24/15 Yaw rate, lateral and longitudinal acceleration sensor 12B
B37 Accelerator pedal sensor 5L
CAN B Interior CAN
CAN B Interior CAN
CAN C Drive train CAN
CAN C Drive train CAN
CAN E Chassis CAN
CAN E Chassis CAN
CAN E Chassis CAN
CAN E Chassis CAN
CAN H Vehicle dynamics CAN
Code 423 5-speed automatic transmission
Code 423 5-speed automatic transmission
Code 427 7-speed automatic transmission
Code 427 7-speed automatic transmission
Code 550 Trailer hitch
L6/1 Left front axle RPM sensor 12J
L6/2 Right front axle RPM sensor 12J
L6/3 Left rear axle RPM sensor 12J
L6/4 Right rear axle RPM sensor 12K
LIN 1 Instrument panel LIN
N10/1 Front SAM control unit with fuse and relay module 22E
N10/2 Rear SAM control unit with fuse and relay module 23A
N15/3 Electronic transmission control unit 5A
N15/5 Electronic selector lever module control unit 2F
N28/1 Trailer recognition control unit 28F
N3/10 ME-SFI [ME] control unit 8G
N3/9 CDI control unit 8D
N30/4 Electronic Stability Program control unit 16E
N49 Steering angle sensor 17A
N80 Steering column module control unit 16A
S12 Parking brake indicator switch 21J
S6/1 Instrument panel switch group 24J
S9/1 Stop lamp switch 19J
U74 Valid for diesel engines 7D
U75 Valid for gasoline engines 7G
Y3/8 Fully integrated transmission control unit 1B

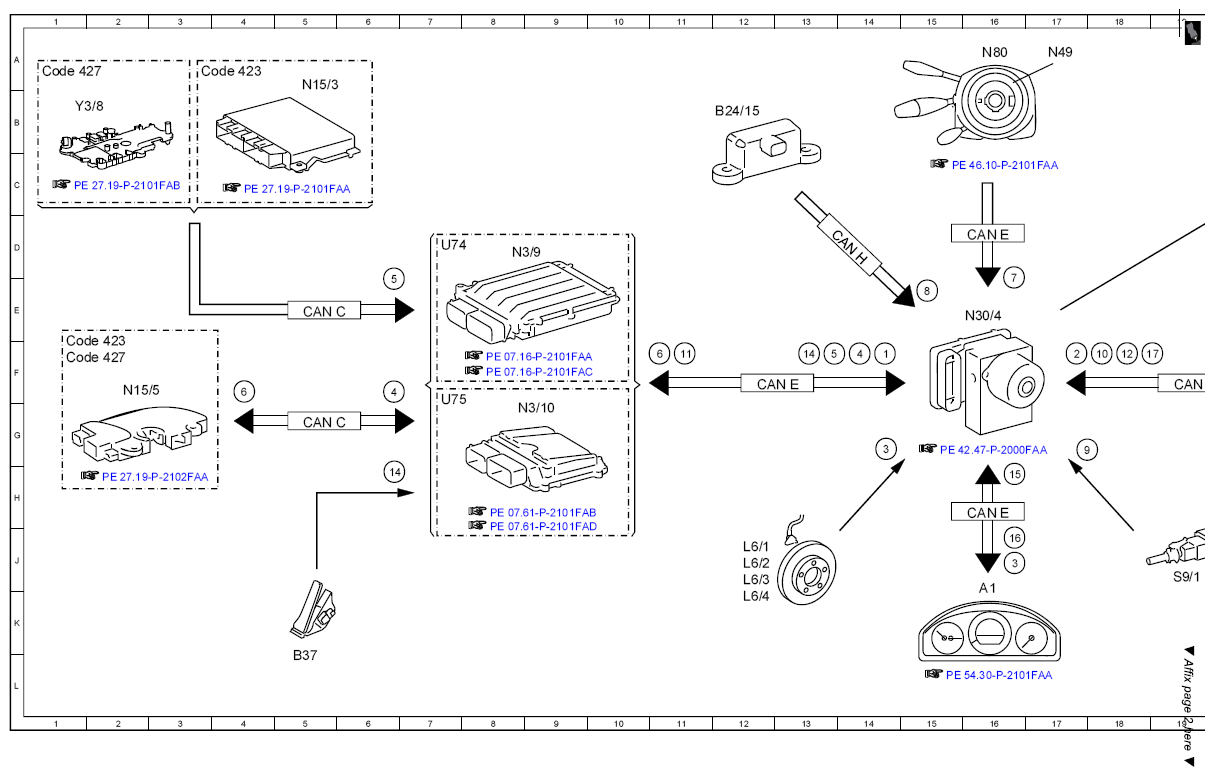

Fig 1: Electrical Function Schematic For Adaptive Brake (1 Of 2)
G07671118Courtesy of MERCEDES-BENZ USA

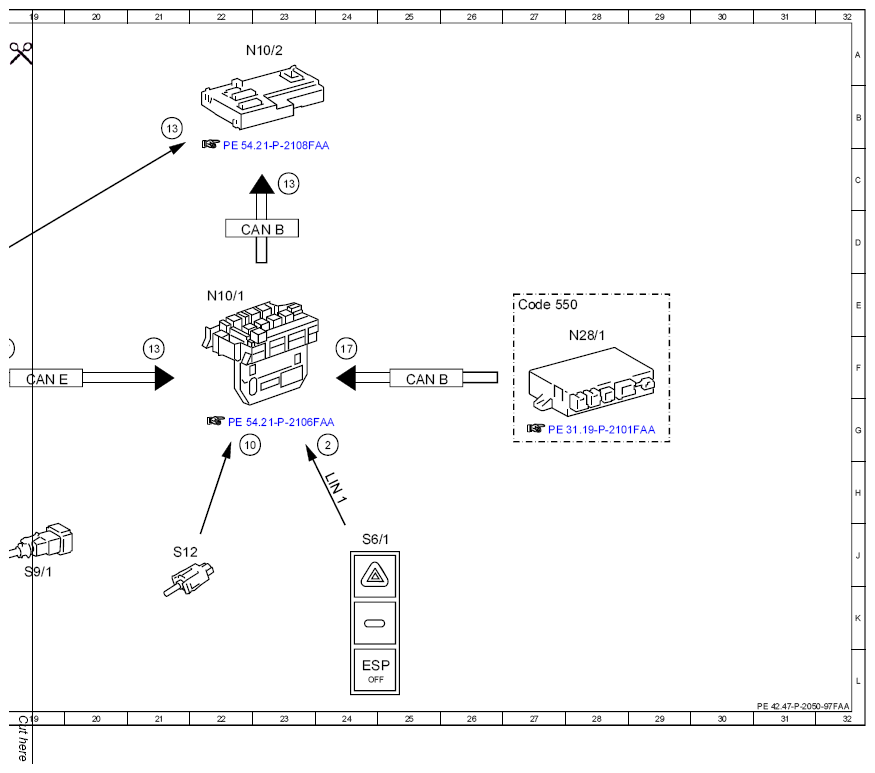

Fig 2: Electrical Function Schematic For Adaptive Brake (2 Of 2)
G07671119Courtesy of MERCEDES-BENZ USA
