Remove/install air shutoff valve - AR14.30-P-7200CV
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 272 (except 272.982) in MODEL 204
ENGINE 272, 273 (except 272.984) in MODEL 207
| Remove/install | |||
| 1 | Open engine hood and raise to vertical position | Model 204 | |
| Model 207 | AR88.40-P-1000EW | ||

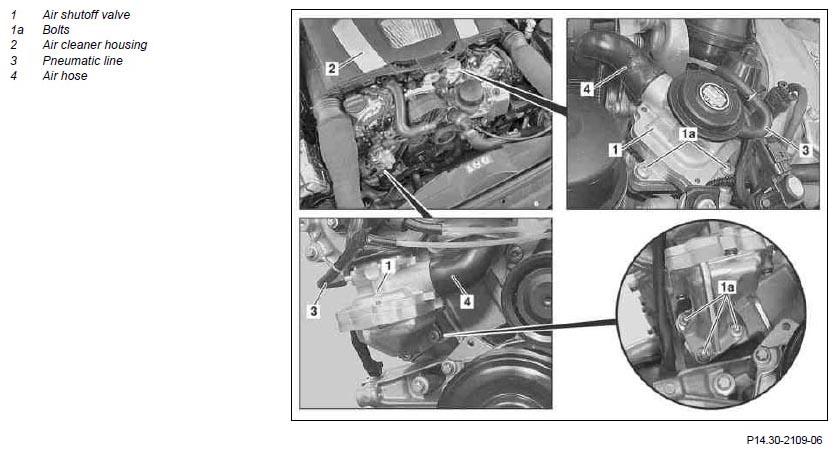

| 2.1 | Pull front engine cover upward and out of the mountings. | When removing air shutoff valve (1) at right cylinder head | |
| 2.2 | Remove air filter housing (2). | When removing air shutoff valve (1) at left cylinder head | AR09.10-P-1150CV |
| 3 | Detach pneumatic line (3) and air hose (4) from air shutoff valve (1) | ||
| 4 | Remove bolts (1a) and remove air shutoff valve (1) | *BA14.30-P-1003-02A | |
| *BA14.30-P-1004-02A | |||
| 5 | Install in the reverse order |
AIR SHUTOFF VALVE
| Number | Designation | Engine 272 | Engine 273 | |
|---|---|---|---|---|
| BA14.30-P-1003-02A | Bolt connecting right air shutoff valve to cylinder head | Nm | 14 | 14 |
| BA14.30-P-1004-02A | Bolt, left air shutoff valve intermediate flange to cylinder head | Nm | 14 | 14 |
