Remove/install air pump - AR14.30-P-7251CV
ENGINE 272 (except 272.982) in MODEL 204
ENGINE 272, 273 (except 272.984) in MODEL 207
| Remove/install | |||

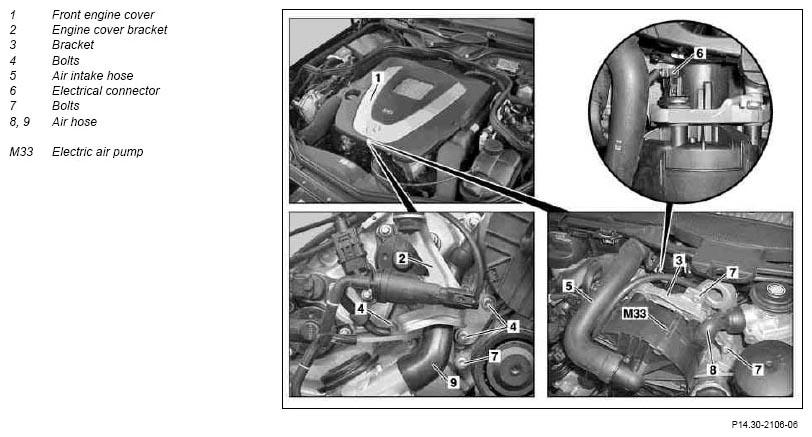

| 1 | Pull out front engine cover (1) from mounts | ||
| 2 | Remove bolts (4) and bracket (2) | *BA14.30-P-1001-01D | |
| 3 | Remove air intake hose (5) to electric air pump (M33) | ||
| 4 | Disconnect electrical connector (6) on electric air pump (M33) | ||
| 5 | Detach bracket (3) from the cylinder head and from timing case cover by removing bolts (7) | *BA14.30-P-1002-01D | |
| 6 | Detach air hoses (8, 9) from electric air pump (M33) | ||
| 7 | Remove electrical air pump (M33) with bracket (3) | ||
| 8 | Detach electric air pump (M33) from bracket (3) | When replacing electric air pump (M33) |
*BA14.30-P-1003-01D |
| 9 | Install in the reverse order |
AIR PUMP
| Number | Designation | Engine 272, 273 | |
|---|---|---|---|
| BA14.30-P-1001-01D | Bracket bolt, front engine cover to electric air pump bracket or cylinder head | Nm | 14 |
| BA14.30-P-1002-01D | Bolt, bracket for electric air pump to cylinder head or timing case cover | Nm | 14 |
| BA14.30-P-1003-01D | Bolt connecting electric air pump to bracket | Nm | 8 |
