Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97SAD

ENGINES 157, 278 in MODEL 221.0 /1 Control unit N3/10, engine side, sheet 1

Code: Designation: Position:
A0 Color code key 80L
A29/1 Front knock sensor (left side of engine) 7L
A29/2 Rear knock sensor (left side of engine) 10L
A30/1 Front knock sensor (right side of engine) 8L
A30/2 Rear knock sensor (right side of engine) 11L
B28/4 Pressure sensor downstream of air filter, left cylinder bank 62L
B28/7 Pressure sensor downstream of throttle valve actuator 64L
B4/25 Fuel tank pressure and temperature sensor 66L
B40 Oil sensor (oil level, temperature and quality) 5L
B6/4 Left intake camshaft Hall sensor 57L
B6/5 Right intake camshaft Hall sensor 50L
B6/6 Left exhaust camshaft Hall sensor 59L
B6/7 Right exhaust camshaft Hall sensor 52L
B70 Crankshaft Hall sensor 68L
G2 Alternator 2L
G2 Alternator 3L
G3/5 Left 02 sensor downstream of TWC [KAT] 75L
G3/5x1 Left 02 sensor downstream of TWC [KAT] connector 74J
G3/6 Right 02 sensor downstream of TWC [KAT] 72L
G3/6x1 Right 02 sensor downstream of TWC [KAT] connector 71J
M16/6 Throttle valve actuator 13L
M16/6m1 Actuator motor 13K
M16/6r1 Actual value potentiometer 1 14K
M16/6r2 Actual value potentiometer 2 14K
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 53A
N3/10 ME-SFI [ME] control unit 61A
N3/10 ME-SFI [ME] control unit 69A
N3/10 ME-SFI [ME] control unit 75A
R4 Spark plugs 21L
R4 Spark plugs 19L
R4 Spark plugs 17L
R4 Spark plugs 23L
R4 Spark plugs 33L
R4 Spark plugs 31L
R4 Spark plugs 38L
R4 Spark plugs 36L
R48 Two-disk thermostat heating element 29L
S43 Oil level check switch 69L
T1/1 Cylinder 1 ignition coil 19K
T1/2 Cylinder 2 ignition coil 20K
T1/3 Cylinder 3 ignition coil 22K
T1/4 Cylinder 4 ignition coil 17K
T1/5 Cylinder 5 ignition coil 30K
T1/6 Cylinder 6 ignition coil 35K
T1/7 Cylinder 7 ignition coil 32K
T1/8 Cylinder 8 ignition coil 37K
U1019 Valid for engine 278 1A
U1019 Valid for engine 278 69E
U1028 Valid for engine 157 2A
U252 Valid for ECO start/stop function 24J
W11 Ground (engine - electrical line connected) 34L
W11 Ground (engine - electrical line connected) 21G
W11/2 Ground (engine, right) 24L
X26 Interior and engine wiring harness connector 25G
X26 Interior and engine wiring harness connector 7E
X26 Interior and engine wiring harness connector 9E
X26 Interior and engine wiring harness connector 12E
Y49/4 Left intake camshaft solenoid 61L
Y49/5 Right intake camshaft solenoid 53L
Y49/6 Left exhaust camshaft solenoid 56L
Y49/7 Right exhaust camshaft solenoid 55L
Y76 Fuel injectors 43L
Y76y1 Cylinder 1 fuel injector 42L
Y76y2 Cylinder 2 fuel injector 43L
Y76y3 Cylinder 3 fuel injector 40L
Y76y4 Cylinder 4 fuel injector 45L
Y76y5 Cylinder 5 fuel injector 47L
Y76y6 Fuel injector cylinder 6 48L
Y76y7 Cylinder 7 fuel injector 41L
Y76y8 Cylinder 8 fuel injector 45L
Y77/1 Boost pressure positioner 16L
Y94/1 Left quantity control valve 39L
Y94/2 Right quantity control valve 49L
Z203/3 Alternator LIN signal connector sleeve 4G
Z5 Connector sleeve (solder connector in harness) 62G
Z6/8 Sensor ground connector sleeve 34G
Z6z1 Ground connector sleeve 20G
Z6z1 Ground connector sleeve 25E
Z6z2 Ground connector sleeve 5G
Z6z2 Ground connector sleeve 35G
Z6z2 Ground connector sleeve 20E
Z7/35z1 Circuit 87 M1e connector sleeve 28E
Z7/35z1 Circuit 87 M1e connector sleeve 22E
Z7/35z1 Circuit 87 M1e connector sleeve 38E
Z7/35z1 Circuit 87 M1e connector sleeve 60G
Z7/35z2 Circuit 87 M1e connector sleeve 58G
Z7/36z1 Circuit 87 M2e connector sleeve 15E
Z7/36z1 Circuit 87 M2e connector sleeve 27E
Z7/36z1 Circuit 87 M2e connector sleeve 75G
Z7/36z2 Circuit 87 M2e connector sleeve 15G
Z7/36z2 Circuit 87 M2e connector sleeve 6G
Z7/36z2 Circuit 87 M2e connector sleeve 72G
Z7/38z1 Circuit 87 M1i connector sleeve 26E
Z7/38z1 Circuit 87 M1i connector sleeve 32E
Z7/38z1 Circuit 87 M1i connector sleeve 50G
Z7/38z1 Circuit 87 M1i connector sleeve 54G
Z7/41 Sensor supply connector sleeve 63G
Z7/43z1 Sensor ground connector sleeve 51G
Z7/43z1 Sensor ground connector sleeve 73G
Z7/44 Sensor ground connector sleeve 67G
Z7/44 Sensor ground connector sleeve 59E

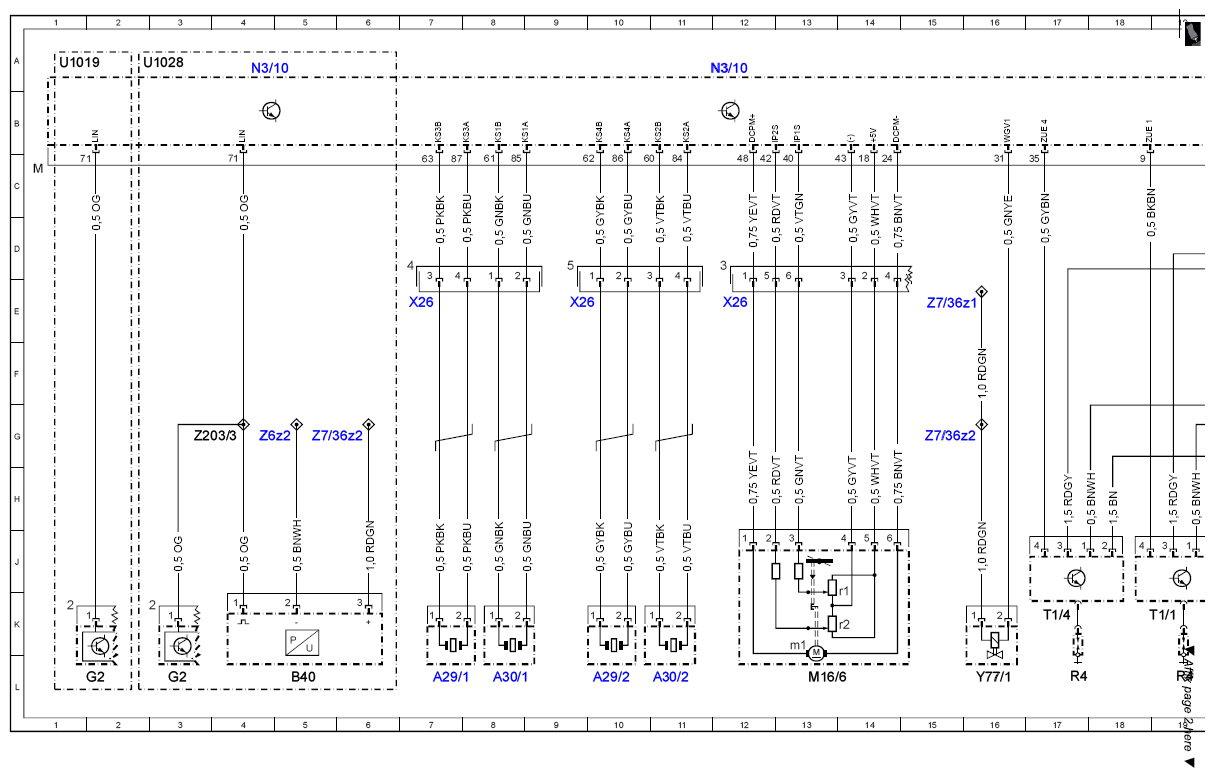

Fig 1: Gasoline Direct Injection System Control Unit - Wiring Diagram (1 Of 5)
G07707273Courtesy of MERCEDES-BENZ USA

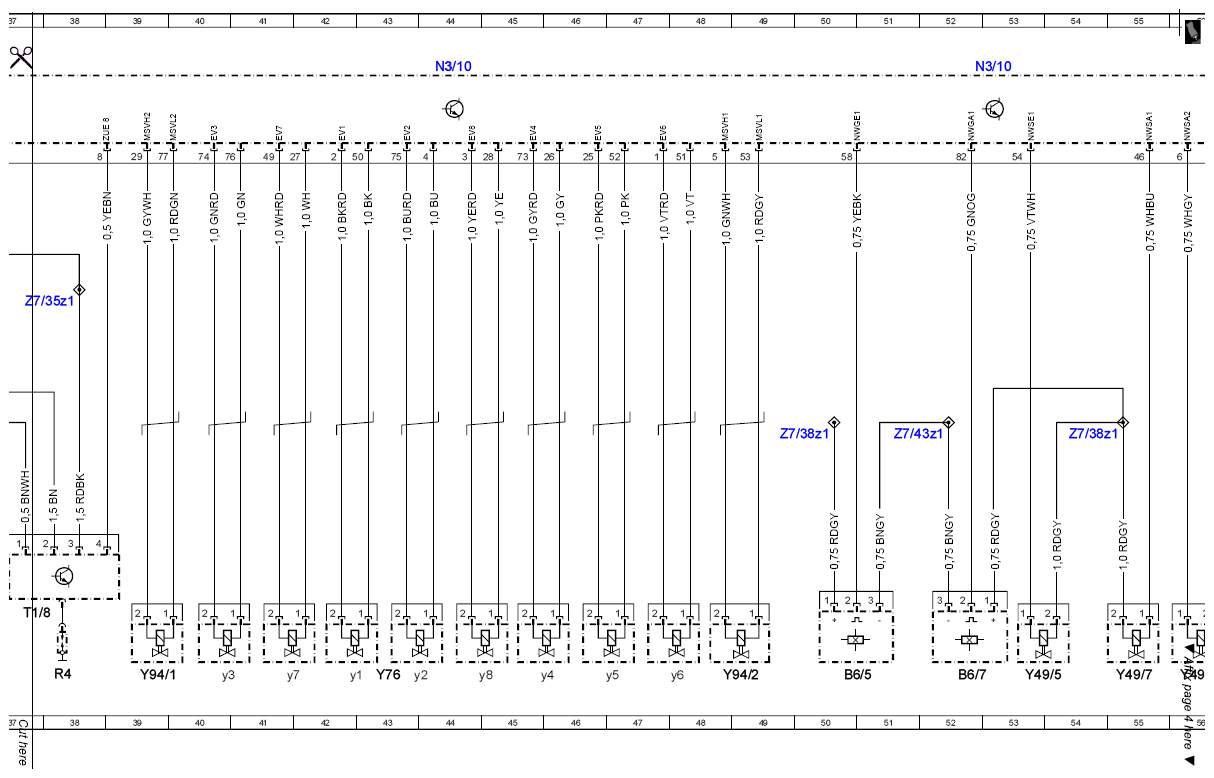

Fig 2: Gasoline Direct Injection System Control Unit - Wiring Diagram (2 Of 5)
G07707274Courtesy of MERCEDES-BENZ USA

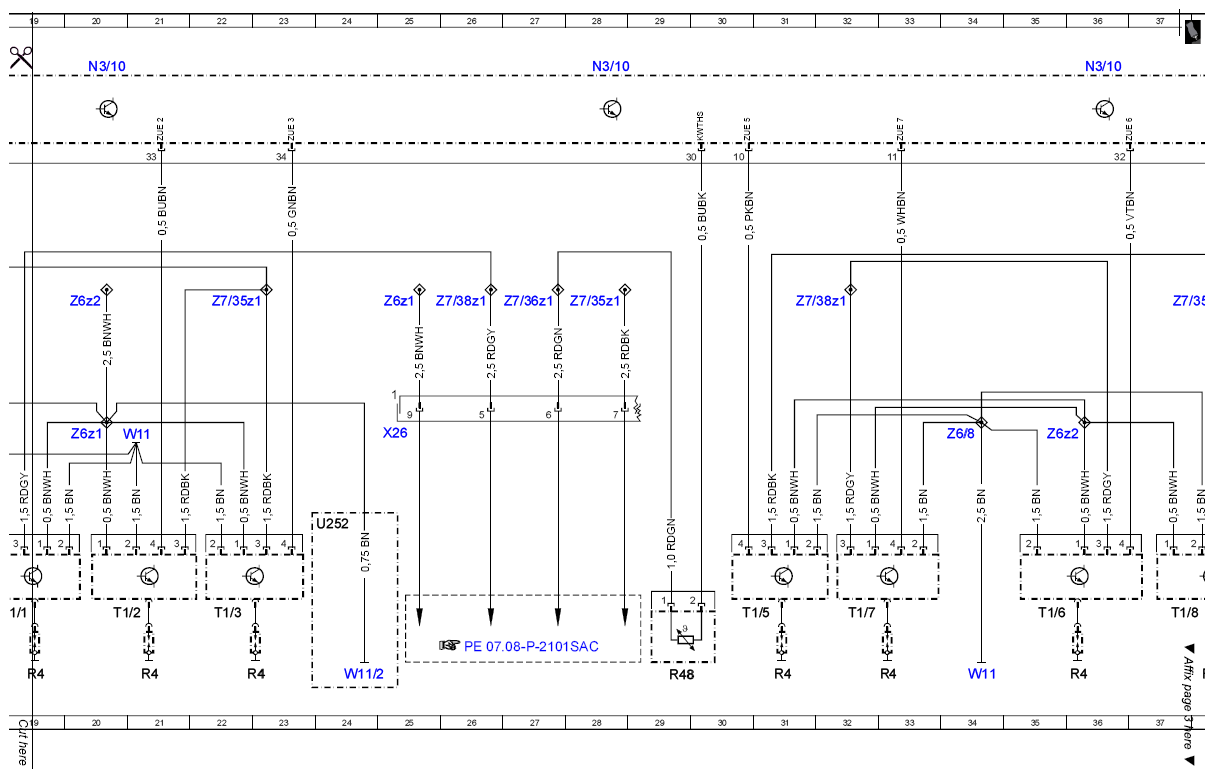

Fig 3: Gasoline Direct Injection System Control Unit - Wiring Diagram (3 Of 5)
G07707275Courtesy of MERCEDES-BENZ USA

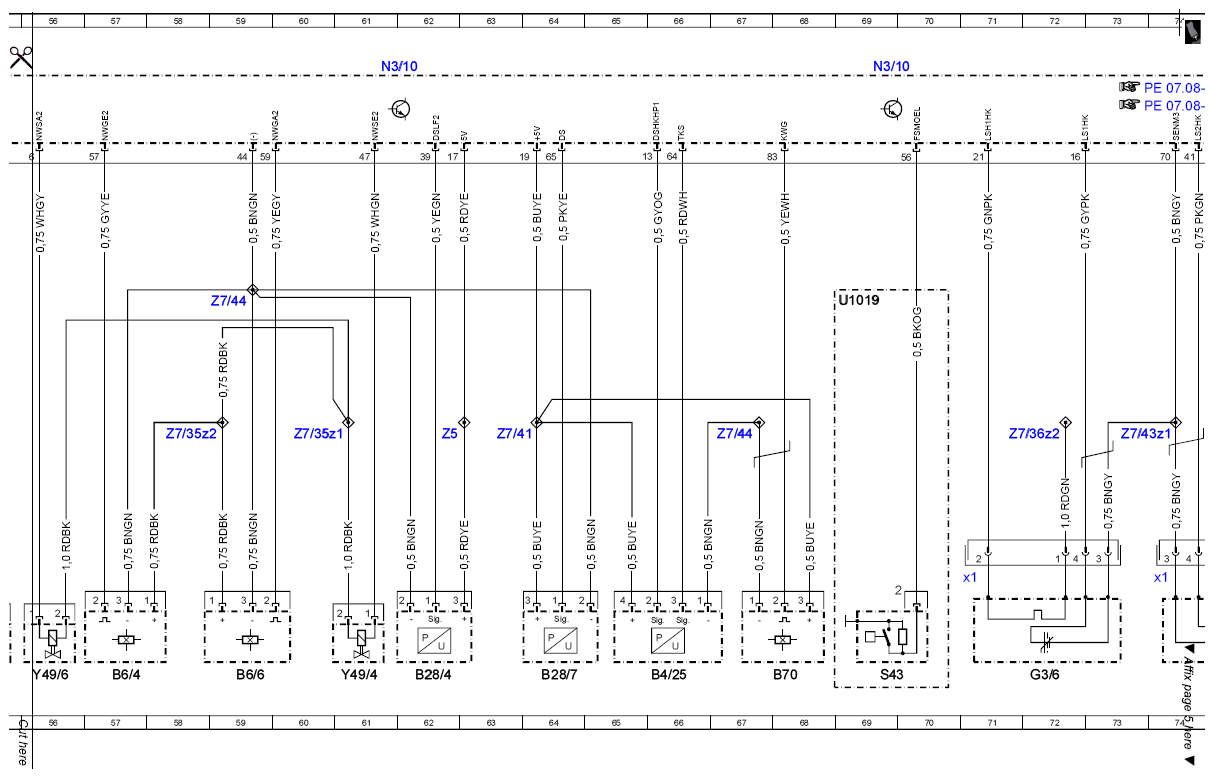

Fig 4: Gasoline Direct Injection System Control Unit - Wiring Diagram (4 Of 5)
G07707276Courtesy of MERCEDES-BENZ USA

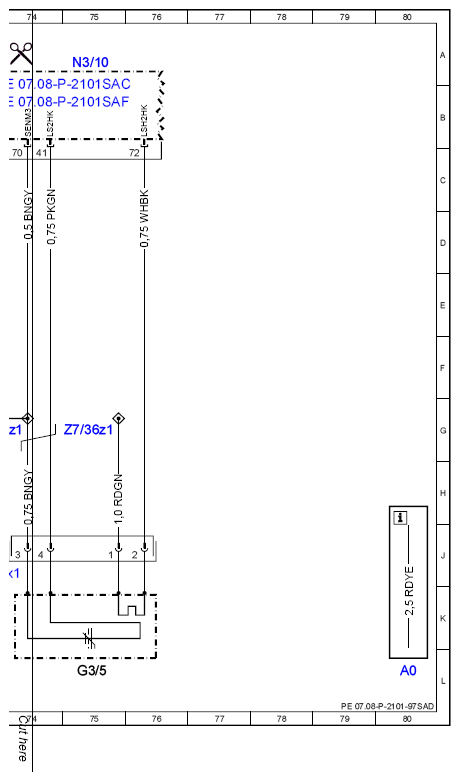

Fig 5: Gasoline Direct Injection System Control Unit - Wiring Diagram (5 Of 5)
G07707277Courtesy of MERCEDES-BENZ USA
