| Code: |
Designation: |
Position: |
| A0 |
Erklarung der Farbkennzeichnungen |
40L |

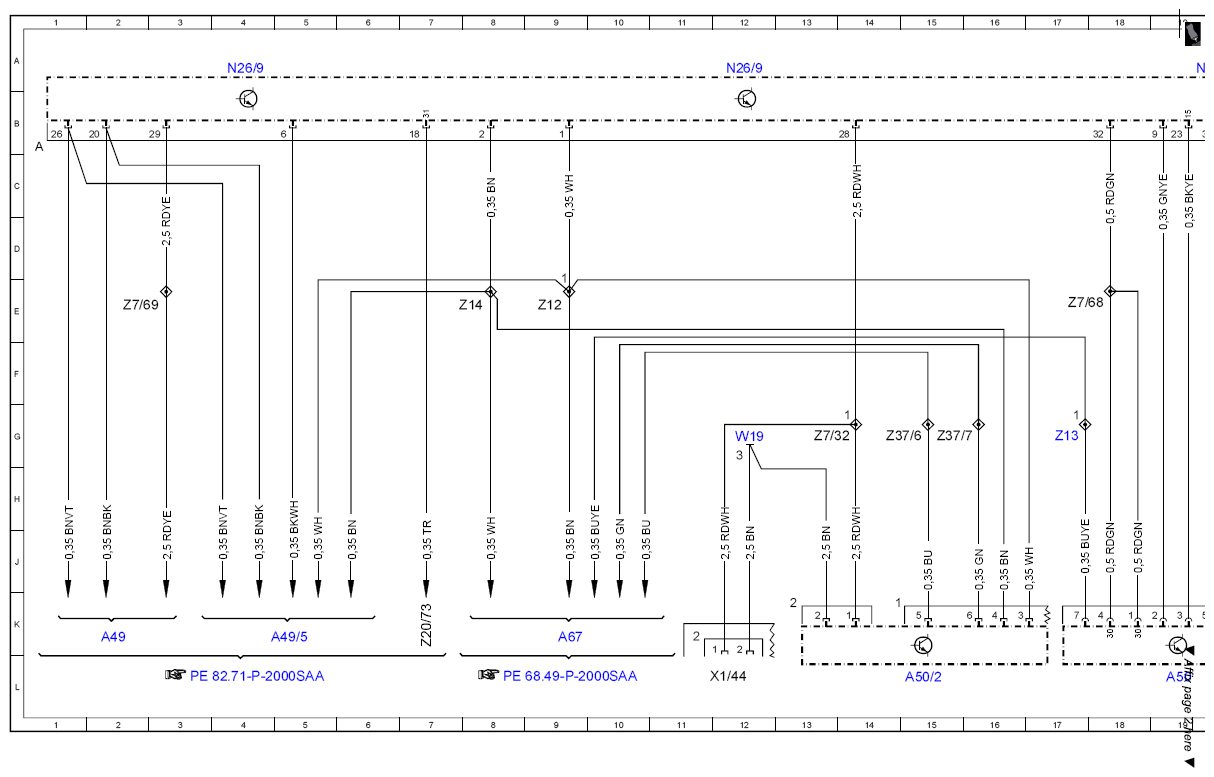

| A49 |
Funkgerat |
2K |
| A49/5 |
Funkgerat Datenfunk |
5K |
| A50 |
Taxameter |
19L |
| A50/2 |
Kreditkartenleser und Drucker |
15L |
| A67 |
Innenspiegeleinheit |
9K |
| CANB |
Innenraum-CAN |
32K |
| EMM |
Dachzeichenleuchte |
28L |
| E42/1 |
Dachzeichen auf Dachantenne |
29L |
| F32/4 |
Vorsicherungsdose Innenraum |
|
| F5/1 |
Sicherungsdose 1 Taxi Stromversorgung |
22G |
| F5/1f1 |
Sicherung 1 |
22F |
| F5/2 |
Sicherungsdose 2 Taxi Stromversorgung |
23G |
| F5/2f1 |
Sicherung 1 |
24F |

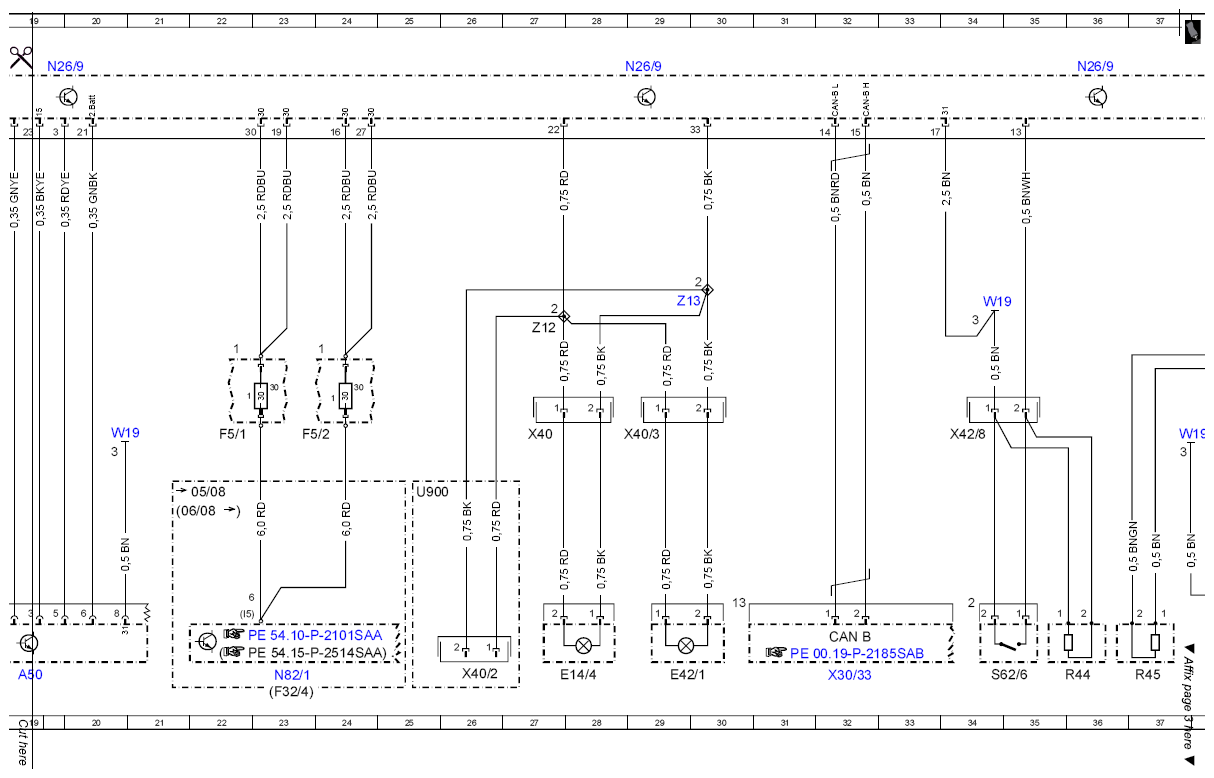

| N26/9 |
Multifunktionssteuergerat Sonderfahrzeuge (MSS) |
4A |
| N26/9 |
Multifunktionssteuergerat Sonderfahrzeuge (MSS) |
12A |
| N26/9 |
Multifunktionssteuergerat Sonderfahrzeuge (MSS) |
19A |
| N26/9 |
Multifunktionssteuergerat Sonderfahrzeuge (MSS) |
29A |
| N26/9 |
Multifunktionssteuergerat Sonderfahrzeuge (MSS) |
36A |
| N82/1 |
BordnetzSteuergerat |
23L |
| R44 |
Widerstand Taster Notalarm-Signal |
36L |
| R45 |
Widerstand Loschtaste Notalarmanlage |
37L |

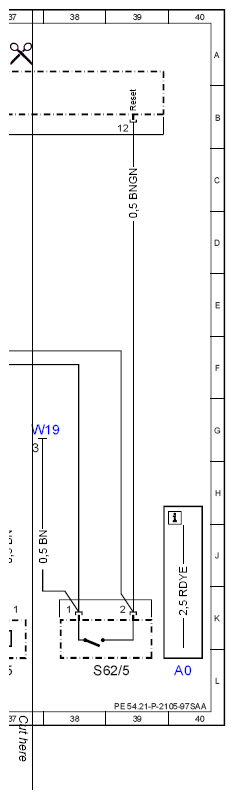

| S62/5 |
Loschtaste Notalarmanlage |
38L |
| S62/6 |
Auslbsetaste Notalarmanlage |
34L |
| U900 |
Weiterer Leitungsverlauf ist zum Zeitpunkt der Verbffentlichung nicht geklart |
25H |
| W19 |
Masse Quertrager, Sitz vorn rechts |
20G |
| W19 |
Masse Quertrager, Sitz vorn rechts |
12G |
| W19 |
Masse Quertrager, Sitz vorn rechts |
37G |
| W19 |
Masse Quertrager, Sitz vorn rechts |
34E |
| X1/44 |
Trennstelle Peripherie Taxi |
12L |
| X30/33 |
Steckverbindung Potentialverteiler Innenraum-CAN/RBA rechts |
32L |
| X40 |
Zwischensteckverbindung Dachzeichenleuchte |
27G |
| X40/2 |
Trennstelle Dachzeichen international |
26L |
| X40/3 |
Trennstelle Dachzeichen auf Dachantenne |
29G |
| X42/8 |
Steckverbindung Notalarmanlage/Auslbsetaste |
34G |
| Z12 |
Endhulse 4 (Lotverbinder im Leitungssatz) |
9E |
| Z12 |
Endhulse 4 (Lotverbinder im Leitungssatz) |
27E |
| Z13 |
Endhulse 5 |
17G |
| Z13 |
Endhulse 5 |
29E |
| Z14 |
Endhulse 6 (Lotverbinder im Leitungssatz) |
8E |
| Z20/73 |
Endhulse Beilauflitze |
7K |
| Z37/6 |
Endhulse CAN-Bus (high) |
15G |
| Z37/7 |
Endhulse CAN-Bus (low) |
15G |
| Z7/32 |
Endhulse Klemme 30 |
13G |
| Z7/68 |
Endhulse Klemme 30 Taxameter |
17E |
| Z7/69 |
Endhulse Klemme 30 Funk |
2E |
