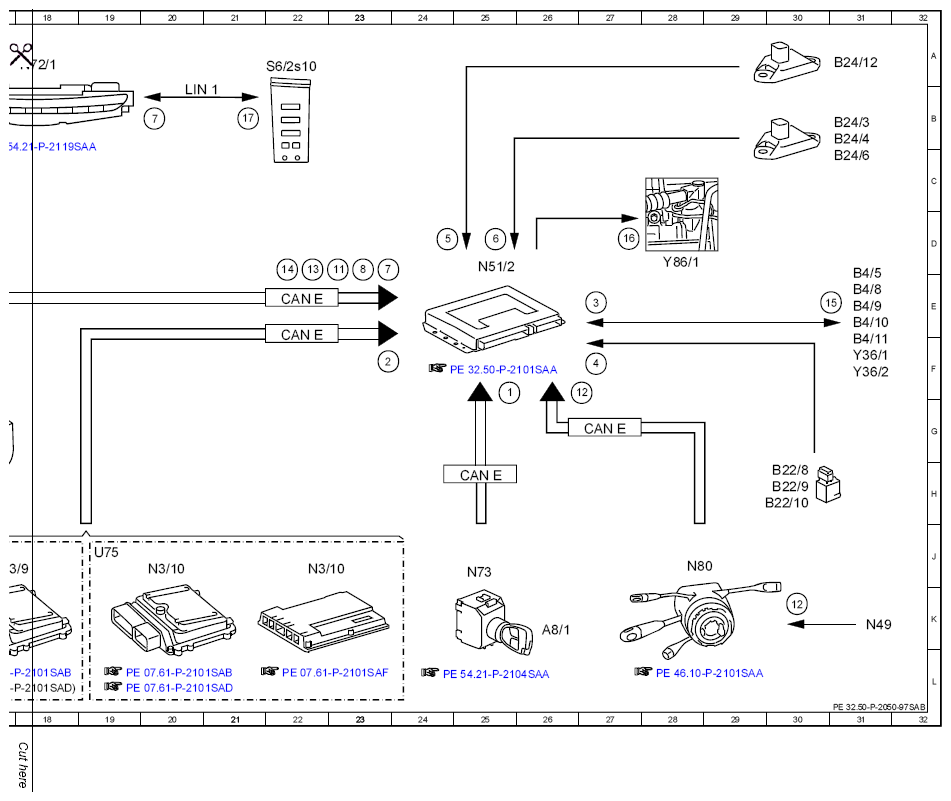

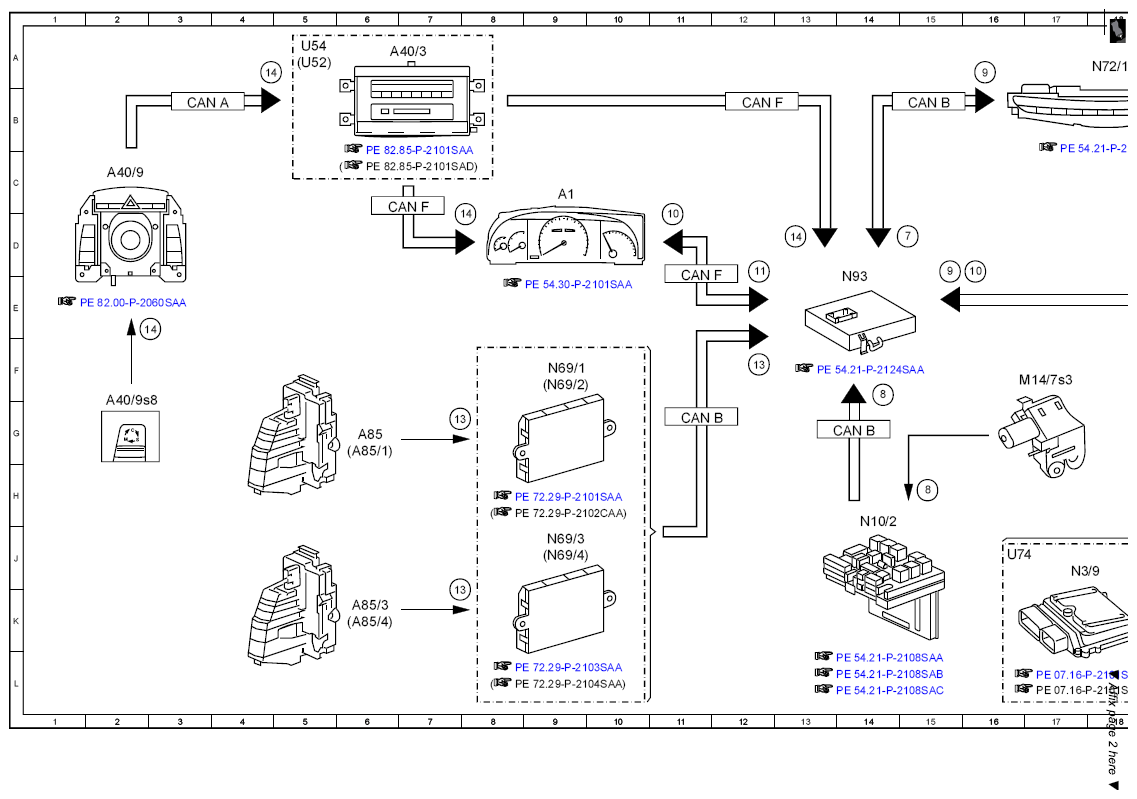

Electrical function schematic for Active Body Control (ABC) - PE32.50-P-2050-97SAB
MODEL 221.0 /1 with CODE (487) Active Body Control (ABC) as of Model Year 2009 up to Model Year 2010 /modification year 08, /modification year 09 model refinement package
| Code: | Designation: | Position: |
| 1 | Circuit 15, status | 25F |
| 2 | Circuit 61, status | 24F |
| 3 | Pressure sensor, signal | 27E |
| 4 | Level sensor, signal | 27F |
| 5 | Lateral acceleration, signal | 24D |
| 6 | Body acceleration sensor, signal | 25D |
| 7 | Level control switch, signal | 24D |
| 7 | Level control switch, signal | 15D |
| 7 | Level control switch, signal | 20B |
| 8 | Trunk lid rotary tumbler microswitch, status | 23E |
| 8 | Trunk lid rotary tumbler microswitch, status | 14F |
| 8 | Trunk lid rotary tumbler microswitch, status | 15H |
| 9 | Visual feedback, request | 16A |
| 9 | Visual feedback, request | 15D |
| 10 | Warning message issue, request | 11D |
| 10 | Warning message issue, request | 16D |
| 11 | Vehicle speed, signal | 12D |
| 11 | Vehicle speed, signal | 23E |
| 12 | Steering angle sensor, signal | 27G |
| 12 | Steering angle sensor, signal | 30K |
| 13 | Rotary tumbler switch, status | 22E |
| 13 | Rotary tumbler switch, status | 7G |
| 13 | Rotary tumbler switch, status | 7J |
| 13 | Rotary tumbler switch, status | 12F |
| 14 | Transmission mode switch, status | 8D |
| 14 | Transmission mode switch, status | 5A |
| 14 | Transmission mode switch, status | 13D |
| 14 | Transmission mode switch, status | 3E |
| 14 | Transmission mode switch, status | 22D |
| 15 | ABC valve unit, actuation | 31E |
| 16 | Suction restrictor valve, actuation | 27D |
| 17 | Visual feedback, actuation | 21B |
| A1 | Instrument cluster | 9D |
| A40/3 | COMAND control unit | 7A |
| A40/9 | Front central operating unit | 2C |
| A40/9s8 | Transmission modes button | 2G |
| A8/1 | Transmitter key | 26K |
| A85 | Left front door lock unit | 6G |
| A85/1 | Right front door lock switch | 6G |
| A85/3 | Left rear door lock unit | 6K |
| A85/4 | Right rear door lock unit | 6K |
| B22/10 | Right rear level sensor | 30H |
| B22/8 | Left front level sensor | 30H |
| B22/9 | Right front level sensor | 30H |
| B24/12 | ABC lateral acceleration sensor | 30A |
| B24/3 | Left front body lateral acceleration sensor | 31B |
| B24/4 | Right front body lateral acceleration sensor | 31B |
| B24/6 | Right rear body lateral acceleration sensor | 31C |
| B4/10 | Left rear ABC pressure sensor | 31E |
| B4/11 | Right rear ABC pressure sensor | 31F |
| B4/5 | ABC pressure sensor | 31D |
| B4/8 | Left front ABC pressure sensor | 31E |
| B4/9 | Right front ABC pressure sensor | 31E |
| CAN A | Telematics CAN | 4B |
| CAN B | Interior CAN | 15B |
| CAN B | Interior CAN | 11G |
| CAN B | Interior CAN | 14G |
| CAN E | Chassis CAN | 22E |
| CAN E | Chassis CAN | 22E |
| CAN E | Chassis CAN | 25H |
| CAN E | Chassis CAN | 27G |
| CAN F | Central CAN | 7C |
| CAN F | Central CAN | 11D |
| CAN F | Central CAN | 12B |
| LIN 1 | Instrument panel LIN | 20B |
| M14/7s3 | Trunk lid rotary tumbler microswitch | 17G |
| N10/2 | Rear SAM control unit with fuse and relay module | 14J |
| N3/10 | ME-SFI [ME] control unit | 20K |
| N3/10 | ME-SFI [ME] control unit | 22K |
| N3/9 | CDI control unit | 17K |
| N49 | Steering angle sensor | 31K |
| N51/2 | ABC control unit | 25E |
| N69/1 | Left front door control unit | 9G |
| N69/2 | Right front door control unit | 9G |
| N69/3 | Rear left door control unit | 9J |
| N69/4 | Right rear door control unit | 9K |
| N72/1 | Upper control panel control unit | 18B |
| N73 | EIS [EZS] control unit | 25K |
| N80 | Steering column module | 29K |
| N93 | Central gateway control unit | 14E |
| S6/2s10 | Level adjustment switch | 22A |
| U52 | Valid for Japan | 5A |
| U54 | Valid for all except Japan | 5A |
| U74 | Valid for diesel engines | 16J |
| U75 | Valid for gasoline engines | 19J |
| Y36/1 | ABC front axle valve unit | 31F |
| Y36/2 | ABC rear axle valve unit | 31F |
| Y86/1 | ABC suction restrictor valve | 28D |
