| A0 |
Explanation of color codes |
23 L |
| B48/11 |
Sensor, WSS (Weight Sensing System), left front |
11 L |
| B48/12 |
Sensor, WSS (Weight Sensing System), right front |
13 L |
| B48/13 |
Sensor, WSS (Weight Sensing System), left rear |
14 L |
| B48/14 |
Sensor, WSS (Weight Sensing System), right rear |
16 L |

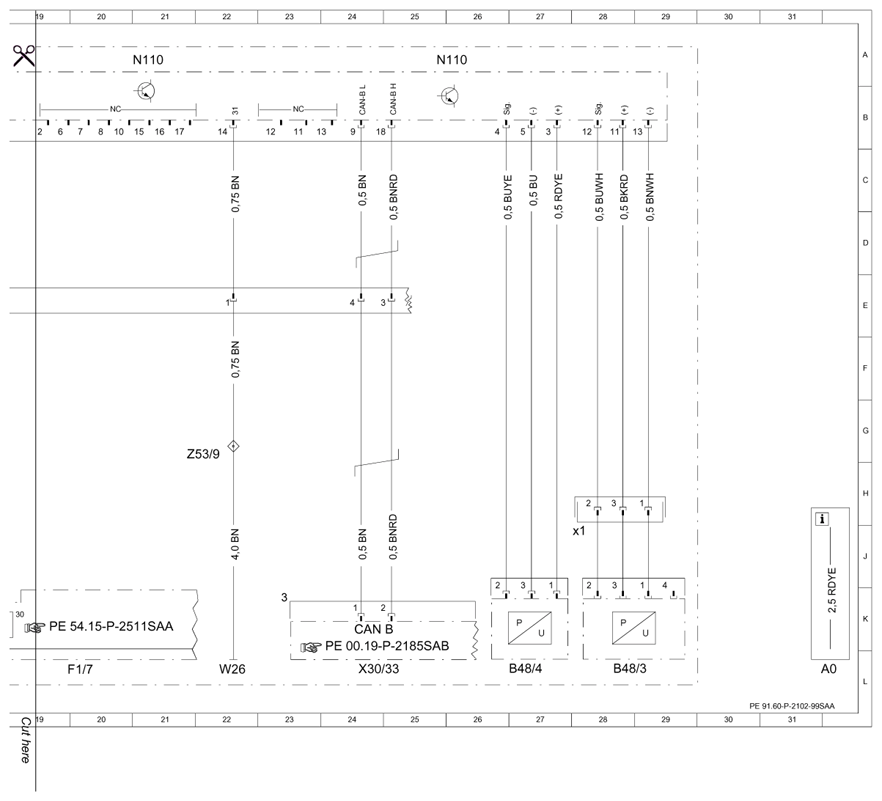

| B48/3 |
Belt tension sensor |
10 L |
| F1/7 |
Left instrument panel fuse box |
3 L |
| F1/7f93 |
Fuse 93 |
1 K |

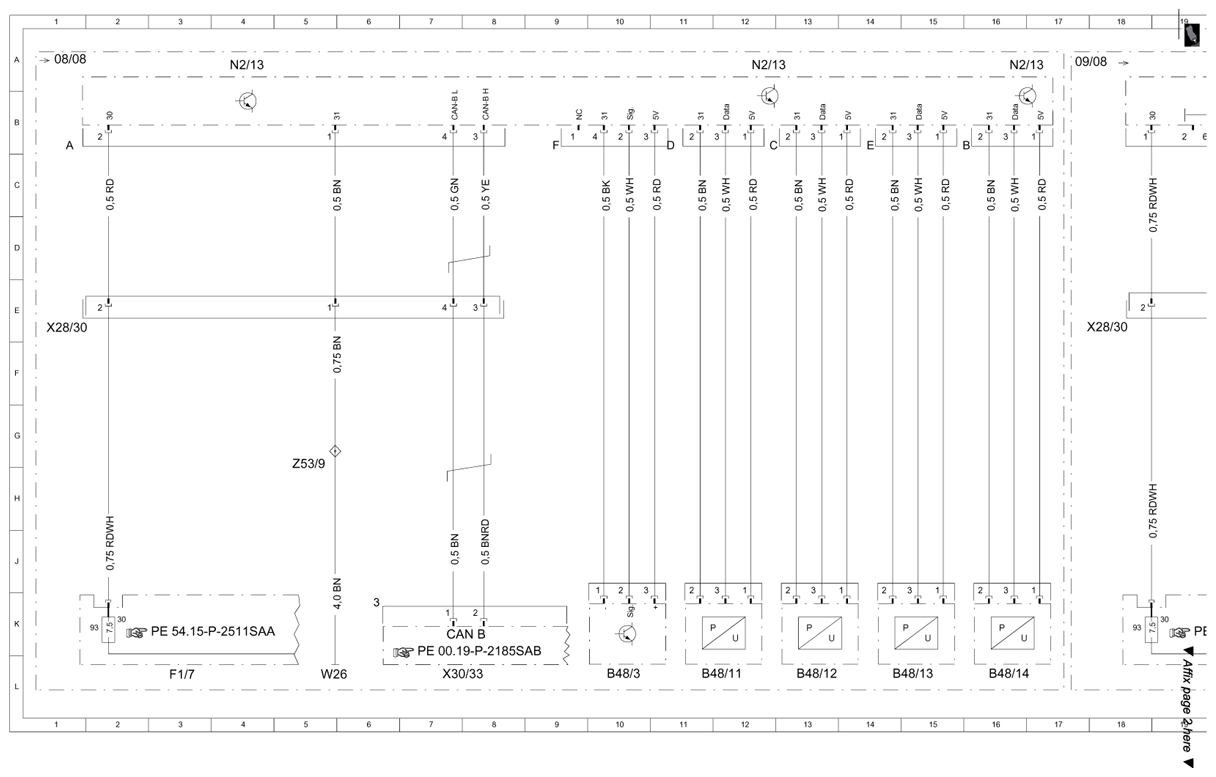

| N2/13 |
WSS control unit (Weight Sensing System) |
4 A |
| N2/13 |
WSS control unit (Weight Sensing System) |
12 A |
| W26 |
Ground (restraint systems control module) |
5 L |
| X28/30 |
Passenger-side FFS [RBA]/seat airbag separation point |
1 E |
| X30/33 |
Right interior CAN/FFS [RBA] voltage distributor connector |
7 L |
| Z53/9 |
Interior sleeve connector, airbag circuit 31 |
5 H |
