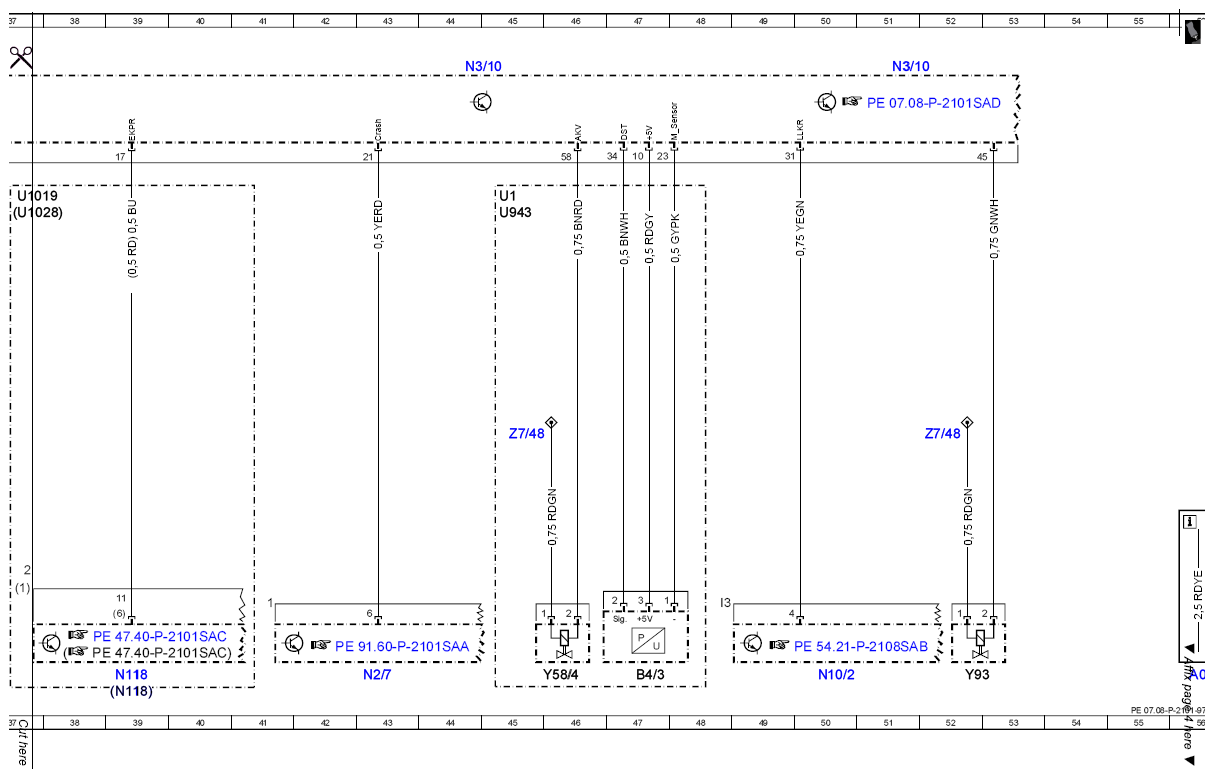

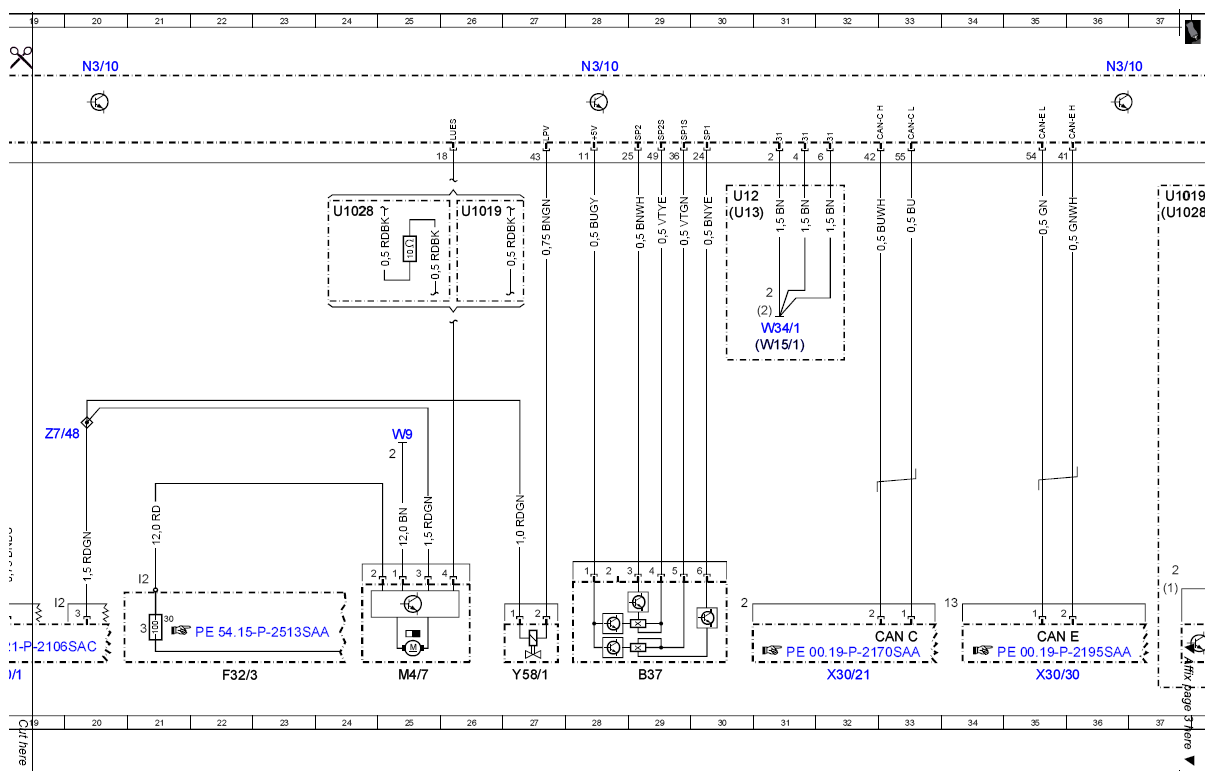

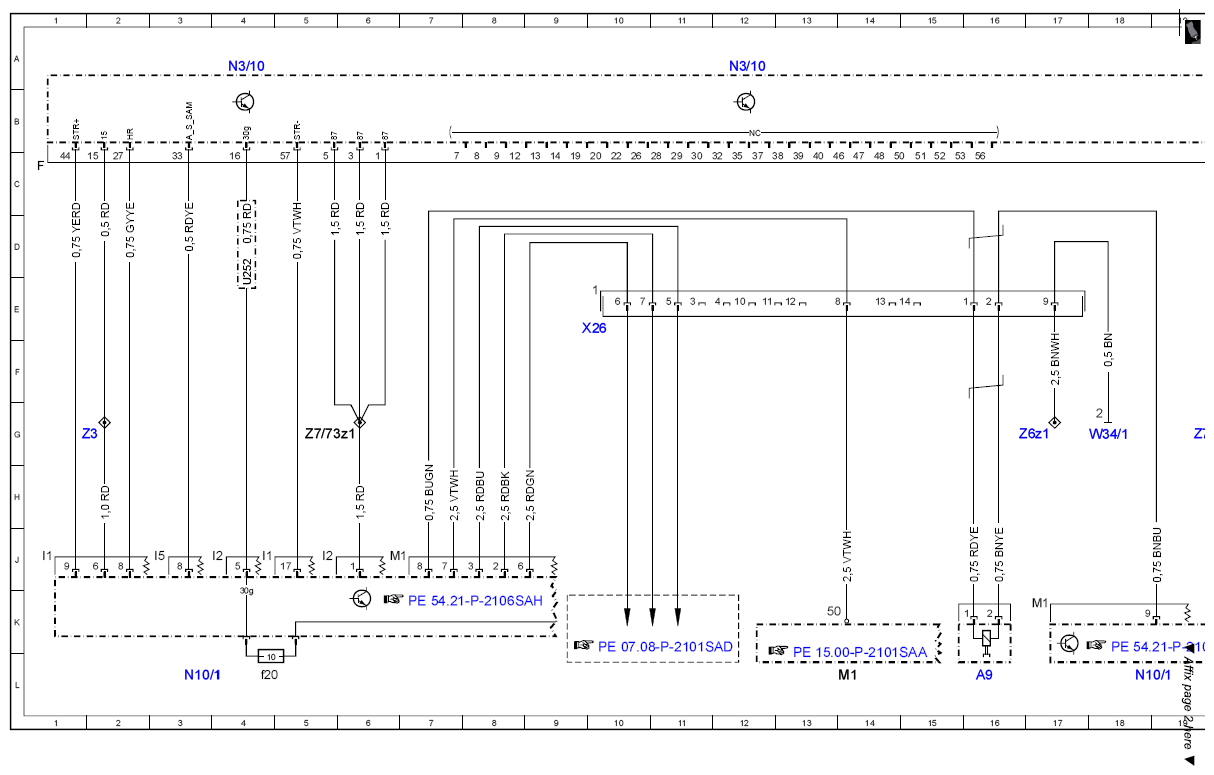

Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97SAC
ENGINES 157, 278 in MODEL 221.0 /1 Control unit N3/10, vehicle side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A9 | Refrigerant compressor | 16L |
| B37 | Accelerator pedal sensor | 29L |
| B4/3 | Fuel tank pressure sensor | 47L |
| CAN C | Drive train CAN | 33K |
| CAN E | Chassis CAN | 35K |
| F32/3 | Engine compartment prefuse box | 22L |
| F32f3 | Fuse 3 | 21K |
| M1 | Starter | 14L |
| M4/7 | Engine and AC electric suction fan with integrated control | 25L |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1 | Front SAM control unit with fuse and relay module | 18L |
| N10/1f20 | Fuse 20 | 4L |
| N10/2 | Rear SAM control unit with fuse and relay module | 50L |
| N118 | Fuel pump control unit | 39L |
| N118 | Fuel pump control unit | 39L |
| N2/7 | Restraint systems control unit | 43L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 51A |
| U1 | Valid for {{USA}} | 45C |
| U1019 | Valid for engine 278 | 26D |
| U1019 | Valid for engine 278 | 37C |
| U1028 | Valid for engine 157 | 24D |
| U1028 | Valid for engine 157 | 37D |
| U12 | Valid for left-hand drive vehicles | 30C |
| U13 | Valid for right-hand drive vehicles | 30D |
| U252 | Valid for ECO start/stop function | 4E |
| U943 | Valid for South Korea | 45D |
| W15/1 | Ground (right footwell) | 31F |
| W34/1 | Ground (electronics - left footwell) | 18G |
| W34/1 | Ground (electronics - left footwell) | 31E |
| W9 | Ground (left front, at lamp unit) | 25G |
| X26 | Interior and engine wiring harness connector | 10E |
| X30/21 | Drive train CAN voltage distributor connector | 32L |
| X30/30 | Chassis CAN/FFS [RBA] voltage distributor connector | 35L |
| Y58/1 | Purge control valve | 27L |
| Y58/4 | Activated charcoal filter shutoff valve | 46L |
| Y93 | Exhaust flap switchover valve | 52L |
| Z3 | Tml. 15 connector sleeve | 2G |
| Z6z1 | Ground connector sleeve | 17G |
| Z7/48 | Circuit 87 D2 connector sleeve | 19G |
| Z7/48 | Circuit 87 D2 connector sleeve | 45G |
| Z7/48 | Circuit 87 D2 connector sleeve | 52G |
| Z7/73z1 | Circuit 87 D4 connector sleeve | 5G |
