| A0 |
Erklarung der Farbkennzeichnungen |
32L |

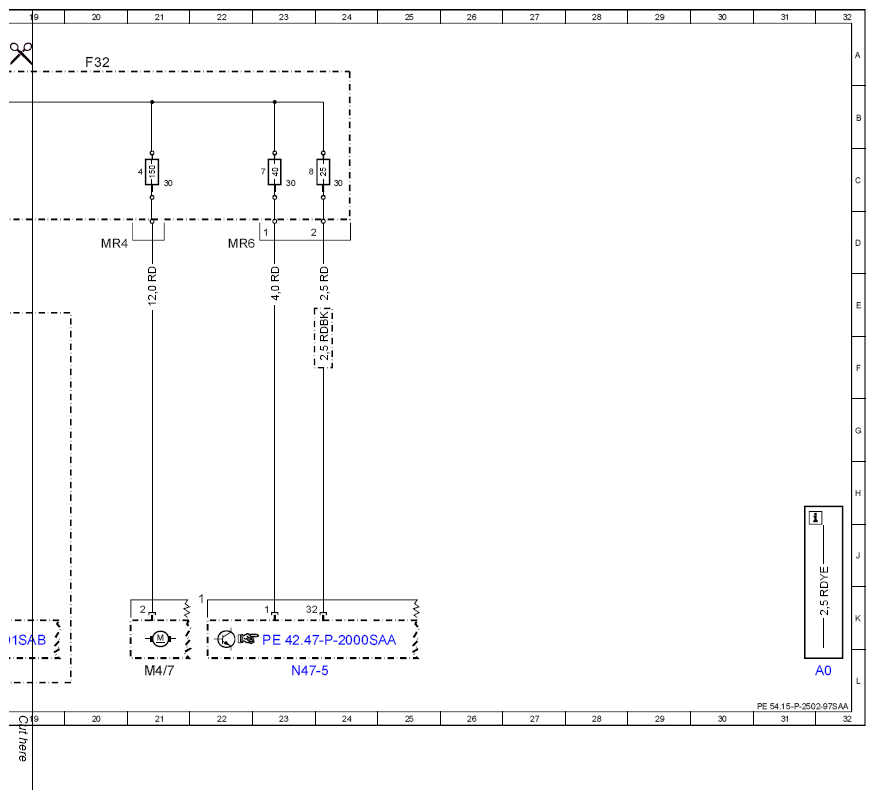

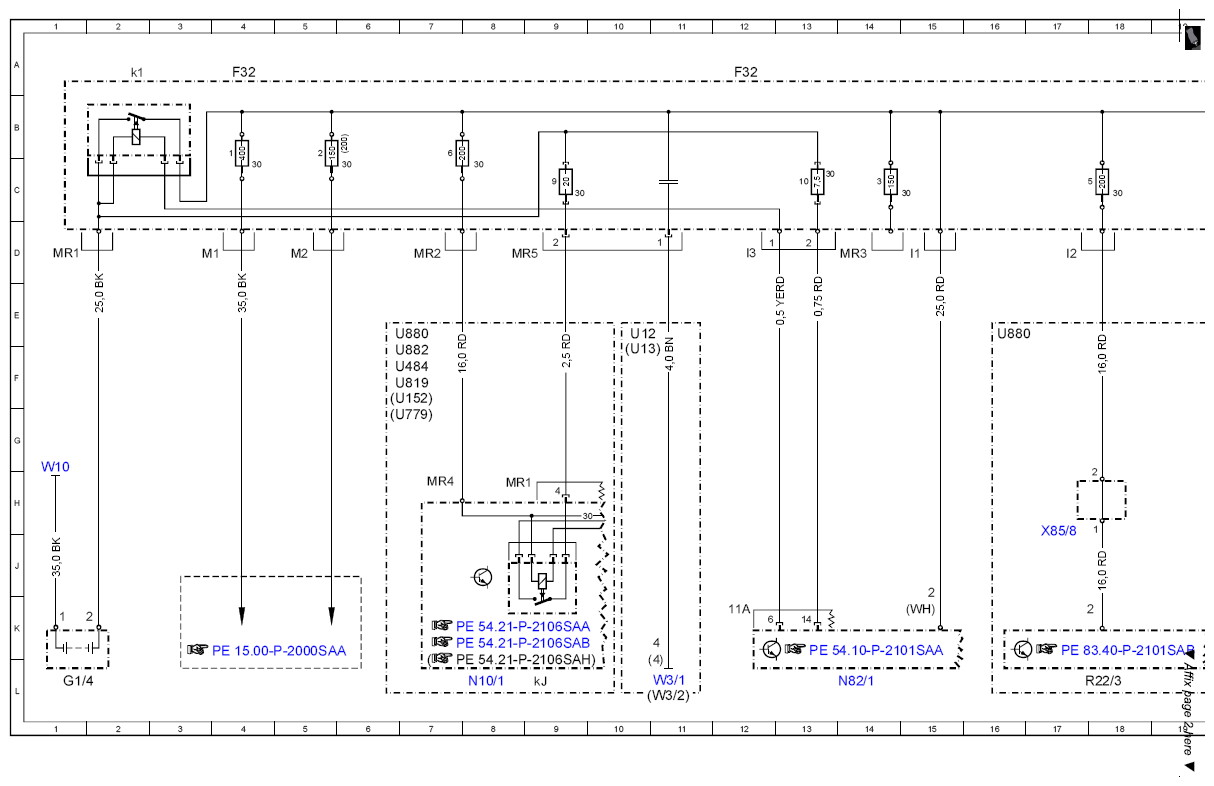

| F32 |
Vorsicherungsdose vorn |
4A |
| F32 |
Vorsicherungsdose vorn |
12A |
| F32 |
Vorsicherungsdose vorn |
20A |
| F32f1 |
Sicherung 1 |
4B |
| F32f10 |
Sicherung 10 |
13C |
| F32f2 |
Sicherung 2 |
5B |
| F32f3 |
Sicherung 3 |
14C |
| F32f4 |
Sicherung 4 |
21C |
| F32f5 |
Sicherung 5 |
18C |
| F32f6 |
Sicherung 6 |
7B |
| F32f7 |
Sicherung 7 |
23C |
| F32f8 |
Sicherung 8 |
23C |
| F32f9 |
Sicherung 9 |
9C |
| F32k1 |
Batterie-Koppelrelais |
2A |
| G1/4 |
Starterbatterie |
1L |
| M4/7 |
Elektrischer Sauglufter Motor und Klima mit integrierter Regelung |
21L |
| N10/1 |
Steuergerat SAM mit Sicherungs- und Relaismodul vorn |
8L |
| N10/1kJ |
Relais Klemme 15, Starter |
|
| N47-5 |
Steuergerat ESP |
23L |
| N82/1 |
Bordnetzsteuergerat |
14L |
| R22/3 |
PTC-Zuheizer |
18L |
| U12 |
Gultig fur Linkslenker |
10E |
| U13 |
Gultig fur Rechtslenker |
|
| U152 |
Gultig fur Motor 156 |
|
| U484 |
Gultig fur M273 ME |
6F |
| U779 |
Gultig fur Motor 275 |
|
| U819 |
Gultig fur Motor 272 |
6F |
| U880 |
Gultig fur Motor 642 |
16E |
| U880 |
Gultig fur Motor 642 |
6E |
| U882 |
Gultig fur Motor 629 |
6F |
| W10 |
Masse Batterie |
1H |
| W3/1 |
Masse Radlauf vorn rechts |
11L |
| W3/2 |
Masse Radlauf vorn links |
|
| X85/8 |
Steckverbindung Zuheizer |
17J |
