| Code: |
Designation: |
Position: |

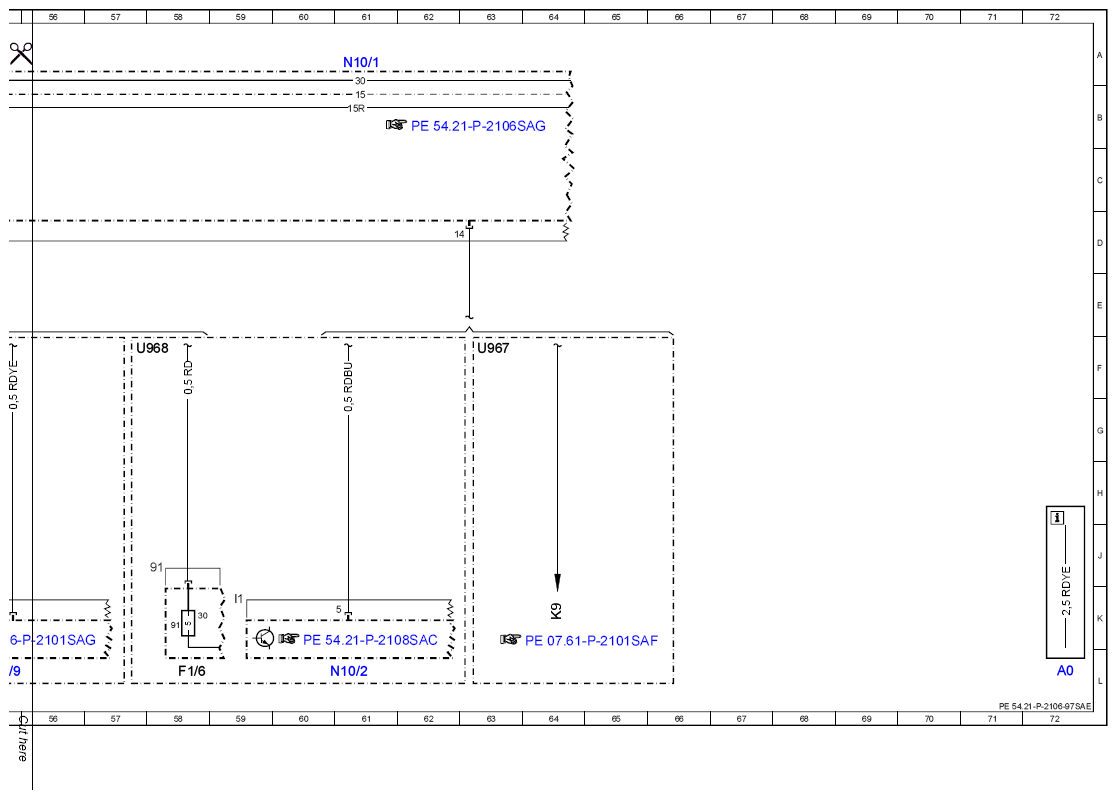

| A0 |
Color code key |
72L |

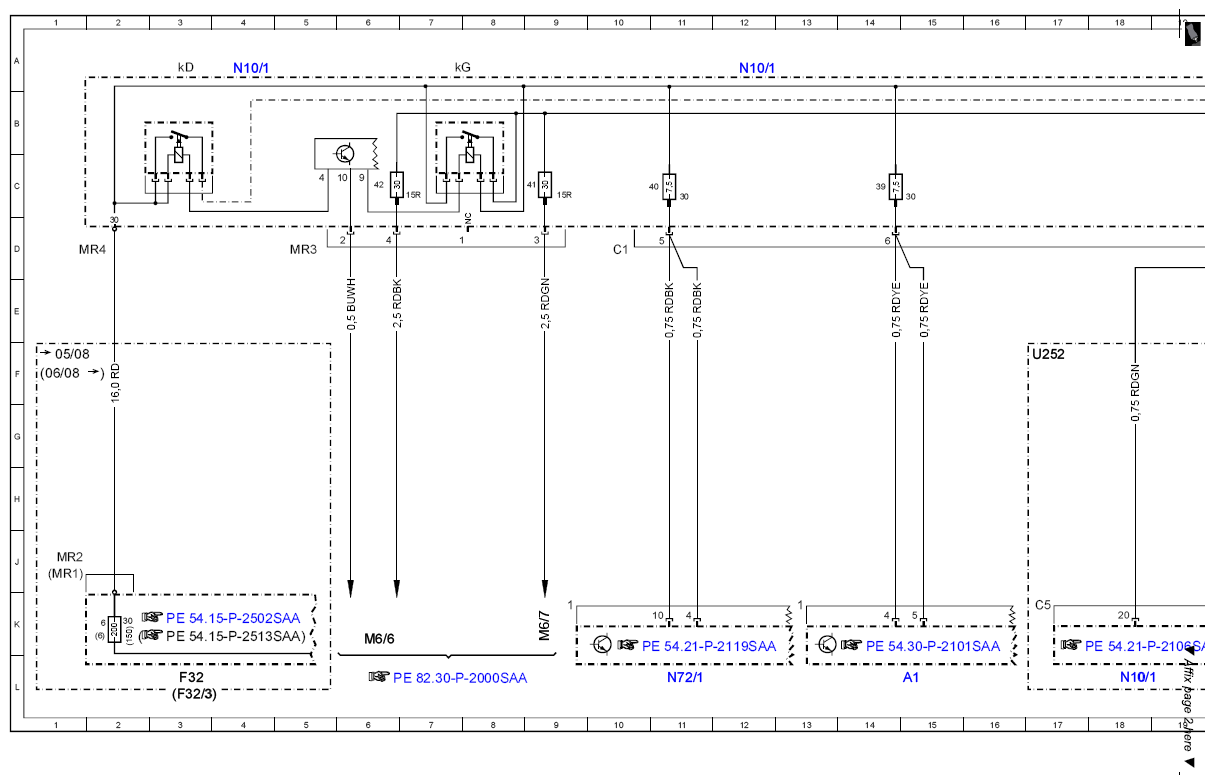

| A1 |
Instrument cluster |
15L |

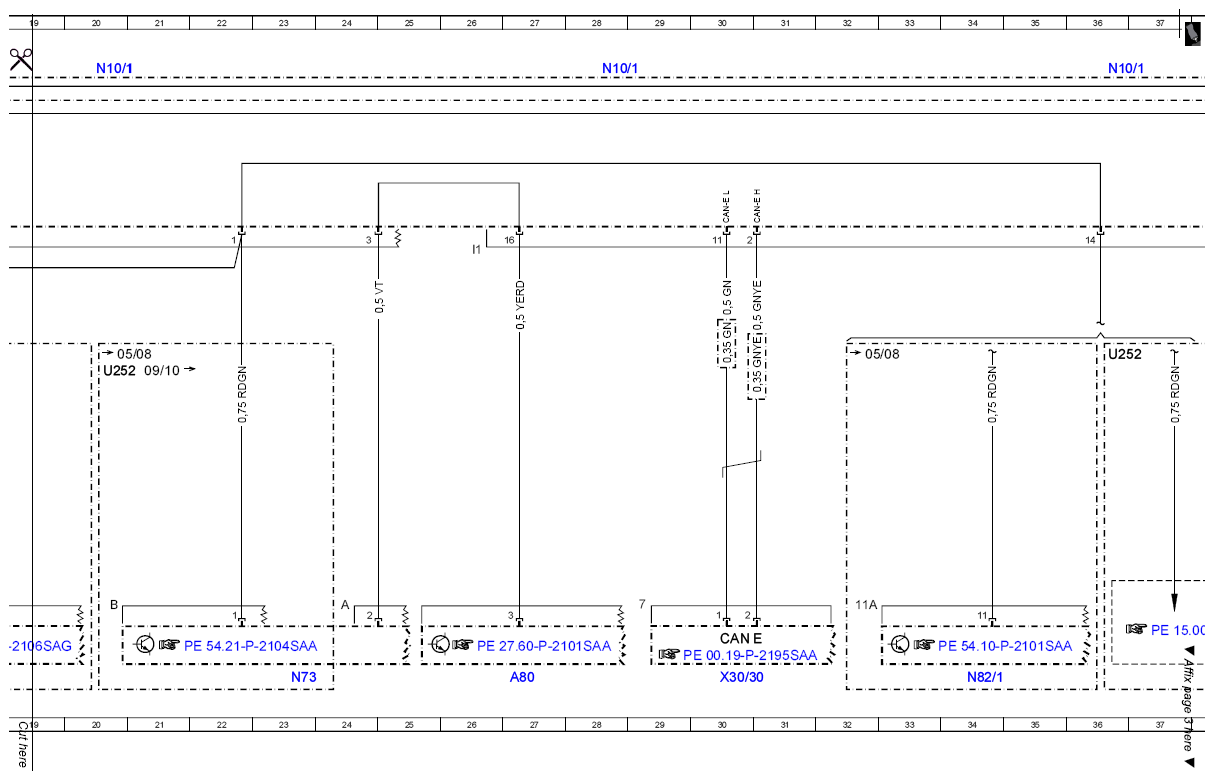

| A80 |
Intelligent servo module for DIRECT SELECT |
27L |

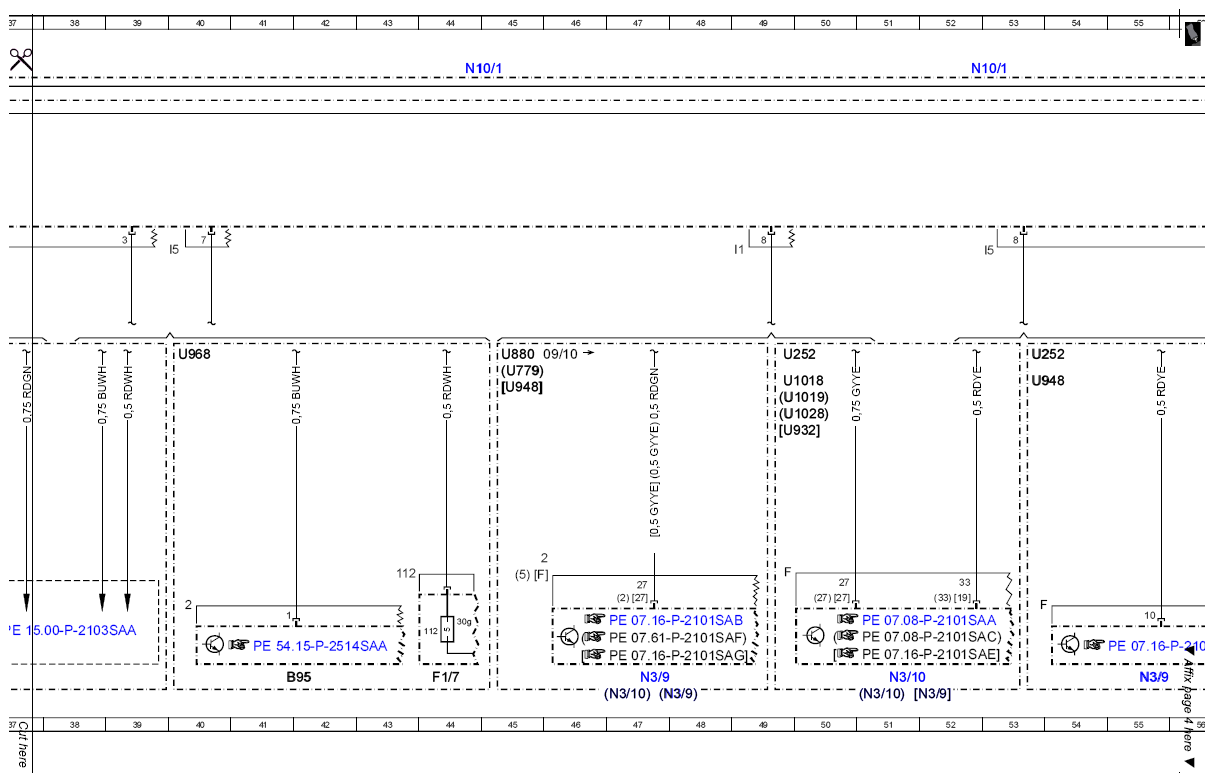

| B95 |
Battery sensor |
41L |
| CANE |
Chassis CAN |
30K |
| F1/6 |
Right instrument panel fuse box |
58L |
| F1/6f91 |
Fuse 91 |
58K |
| F1/7 |
Left instrument panel fuse box |
44L |
| F1/7f112 |
Fuse 112 |
44K |
| F32 |
Front prefuse |
3L |
| F32/3 |
Engine compartment prefuse box |
3L |
| F32f6 |
Fuse 6 |
2K |
| F32f6 |
Fuse 6 |
2K |
| K9 |
Additional fan relay |
64K |
| M6/6 |
Master wiper motor |
6K |
| M6/7 |
Slave wiper motor |
9K |
| N10/1 |
Front SAM control unit with fuse and relay module |
4A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
28A |
| N10/1 |
Front SAM control unit with fuse and relay module |
36A |
| N10/1 |
Front SAM control unit with fuse and relay module |
61A |
| N10/1 |
Front SAM control unit with fuse and relay module |
44A |
| N10/1 |
Front SAM control unit with fuse and relay module |
18L |
| N10/1 |
Front SAM control unit with fuse and relay module |
52A |
| N10/1f39 |
Fuse 39 |
14C |
| N10/1f40 |
Fuse 40 |
10C |
| N10/1f41 |
Fuse 41 |
9C |
| N10/1f42 |
Fuse 42 |
6C |
| N10/1kD |
Circuit 15 (2)/spare 1 relay (changeover contact) |
3A |
| N10/1kG |
Circuit 15R relay |
7A |
| N10/2 |
Rear SAM control unit with fuse and relay module |
61L |
| N3/10 |
ME-SFI [ME] control unit |
51L |
| N3/10 |
ME-SFI [ME] control unit |
51L |
| N3/10 |
ME-SFI [ME] control unit |
47L |
| N3/9 |
CDI control unit |
47L |
| N3/9 |
CDI control unit |
52L |
| N3/9 |
CDI control unit |
47L |
| N3/9 |
CDI control unit |
55L |
| N72/1 |
Upper control panel control unit |
11L |
| N73 |
EIS [EZS] control unit |
23L |
| N82/1 |
Vehicle power supply control unit |
34L |
| U1018 |
Valid for gasoline engine 276 |
49F |
| U1019 |
Valid for engine 278 |
49F |
| U1028 |
Valid for engine 157 |
49G |
| U252 |
Valid for ECO start/stop function |
36F |
| U252 |
Valid for ECO start/stop function |
17F |
| U252 |
Valid for ECO start/stop function |
20F |
| U252 |
Valid for ECO start/stop function |
49F |
| U252 |
Valid for ECO start/stop function |
53F |
| U779 |
Valid for engine 275 |
45F |
| U880 |
Valid for engine 642 |
45F |
| U932 |
Valid for engine 642 BLUETEC |
49G |
| U948 |
Valid for diesel engine 651 |
45F |
| U948 |
Valid for diesel engine 651 |
53F |
| U967 |
Valid for engine 275.982 |
63F |
| U968 |
Valid for mild hybrid drive |
40F |
| U968 |
Valid for mild hybrid drive |
57F |
| X30/30 |
Chassis CAN/FFS [RBA] voltage distributor connector |
30L |
