Wiring diagram of front SAM control unit with fuse and relay module (N10/1) - PE54.21-P-2106-97SAB

Code:  Designation:  Position:
A0 Color code key 80L
A9 Refrigerant compressor 41K
F32 Front prefuse 2L
F32 Front prefuse 77L
F32/3 Engine compartment prefuse box 2L
F32/3 Engine compartment prefuse box 77L
F32/3f6 Fuse 6 2K
F32/3f9 Fuse 9 76K
F32f6 Fuse 6 2K
F32f9 Fuse 9 76K
G3/2 02 sensor upstream of TWC [KAT] 46L
G3/2x1 02 sensor upstream of TWC [KAT] connector 45J
M33 Electric air pump 6L
M4/7 Engine and AC electric suction fan with integrated control 54L
N10/1 Front SAM control unit with fuse and relay module 4A
N10/1 Front SAM control unit with fuse and relay module 12A
N10/1 Front SAM control unit with fuse and relay module 28A
N10/1 Front SAM control unit with fuse and relay module 20A
N10/1 Front SAM control unit with fuse and relay module 36A
N10/1 Front SAM control unit with fuse and relay module 44A
N10/1 Front SAM control unit with fuse and relay module 52A
N10/1 Front SAM control unit with fuse and relay module 61A
N10/1 Front SAM control unit with fuse and relay module 69A
N10/1 Front SAM control unit with fuse and relay module 77A
N10/1f21 Fuse 21 33B
N10/1f22 Fuse 22 26B
N10/1f23 Fuse 23 34B
N10/1f24 Fuse 24 35B
N10/1f30 Fuse 30 18C
N10/1f55 Fuse 55 7C
N10/1kA Air pump relay 9A
N10/1kC Circuit 87 relay, engine 20A
N10/1kD Circuit 15 (2)/spare 1 relay (changeover contact) 3A
N10/1kG Circuit 15R relay 5A
N10/1kH Circuit 50 relay, starter 68A
N10/1W Circuit 15 relay, starter 76A
N10/2 Rear SAM control unit with fuse and relay module 29L
N10/2 Rear SAM control unit with fuse and relay module 61L
N118 Fuel pump control unit 12L
N118 Fuel pump control unit 21L
N3/10 ME-SFI [ME] control unit 8L
N3/10 ME-SFI [ME] control unit 25L
N3/9 CDI control unit 17L
N3/9 CDI control unit 51L
N3/9 CDI control unit 57L
N3/9 CDI control unit 70L
U1031 Not valid for engine mounts 49F
U484 Valid for M273 ME 25G
U484 Valid for M273 ME 27G
U484 Valid for M273 ME 7E
U484 Valid for M273 ME 19E
U484 Valid for M273 ME 47E
U484 Valid for M273 ME 31E
U75 Valid for gasoline engines 5E
U819 Valid for engine 272 26G
U819 Valid for engine 272 7E
U819 Valid for engine 272 19E
U819 Valid for engine 272 47E
U819 Valid for engine 272 31E
U880 Valid for engine 642 16H
U880 Valid for engine 642 10E
U880 Valid for engine 642 16F
U880 Valid for engine 642 17F
U880 Valid for engine 642 38E
U880 Valid for engine 642 44E
U880 Valid for engine 642 55E
U880 Valid for engine 642 56F
U880 Valid for engine 642 57F
U880 Valid for engine 642 47F
U882 Valid for engine 629 16H
U882 Valid for engine 629 16F
U882 Valid for engine 629 10E
U882 Valid for engine 629 38E
U882 Valid for engine 629 47F
U882 Valid for engine 629 43E
U882 Valid for engine 629 59E
U882 Valid for engine 629 54F
U882 Valid for engine 629 54E
U932 Valid for engine 642 BLUETEC 10F
U932 Valid for engine 642 BLUETEC 15H
U932 Valid for engine 642 BLUETEC 16G
U932 Valid for engine 642 BLUETEC 10F
U932 Valid for engine 642 BLUETEC 35E
U932 Valid for engine 642 BLUETEC 49E
U932 Valid for engine 642 BLUETEC 68E
U932 Valid for engine 642 BLUETEC 44E
U961 Valid for engine mount 50F
U968 Valid for mild hybrid drive 19H
U968 Valid for mild hybrid drive 7F
U968 Valid for mild hybrid drive 19F
U968 Valid for mild hybrid drive 59E
U968 Valid for mild hybrid drive 47F
U968 Valid for mild hybrid drive 31F
U977 Not valid for mild hybrid drive 64E
W11 Ground (engine - electrical line connected) 6G
X26 Interior and engine wiring harness connector 5H
X26 Interior and engine wiring harness connector 32H
Z3 Tml. 15 connector sleeve 12G
Z3 Tml. 15 connector sleeve 24G
Z6 Ground connector sleeve 46G
Z7 Tml. 30 connector sleeve 40L
Z7/24 Circuit 87 connector sleeve 44L
Z7/35 Circuit 87 M1e connector sleeve 32L
Z7/36 Circuit 87 M2e connector sleeve 34L
Z7/38 Circuit 87 M1i connector sleeve 33L
Z7/47 Circuit 87 D1 connector sleeve 18G
Z7/47 Circuit 87 D1 connector sleeve 52G
Z7/47 Circuit 87 D1 connector sleeve 58G
Z7/48 Circuit 87 D2 connector sleeve 50G
Z7/48z1 Circuit 87D2 connector sleeve 49G
Z7/5 Circuit 87 connector sleeve 40L
Z7/5 Circuit 87 connector sleeve 26H
Z7/5 Circuit 87 connector sleeve 48L
Z7/5 Circuit 87 connector sleeve 63L
Z7/5z1 Circuit 87 connector sleeve 37L
Z7/5z2 Circuit 87 connector sleeve 36L
Z7/5z3 Circuit 87 connector sleeve 35L
Z7/73 Circuit 87 D4 connector sleeve 26G
Z7/75 Circuit 87 D3 connector sleeve 53G

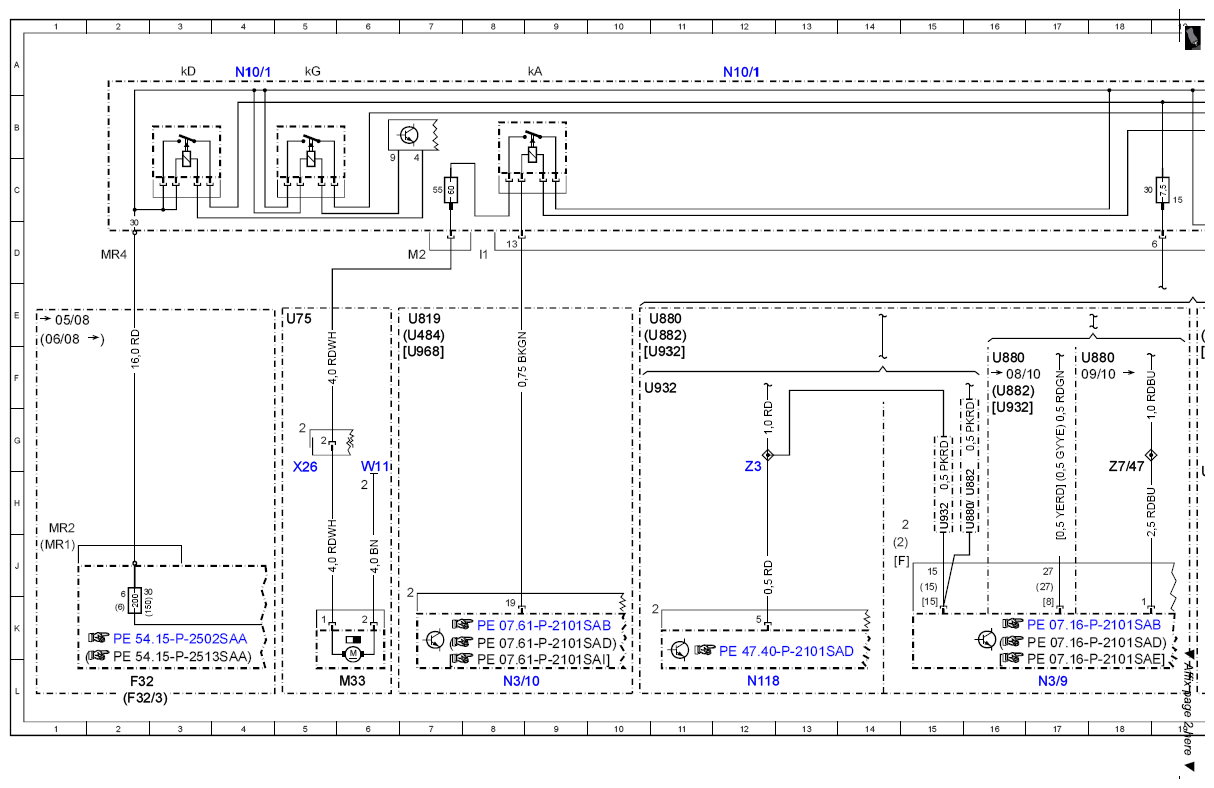

Fig 1: Front SAM Control Unit With Fuse And Relay Module Wiring Diagram (1 Of 5)
G07594276Courtesy of MERCEDES-BENZ USA

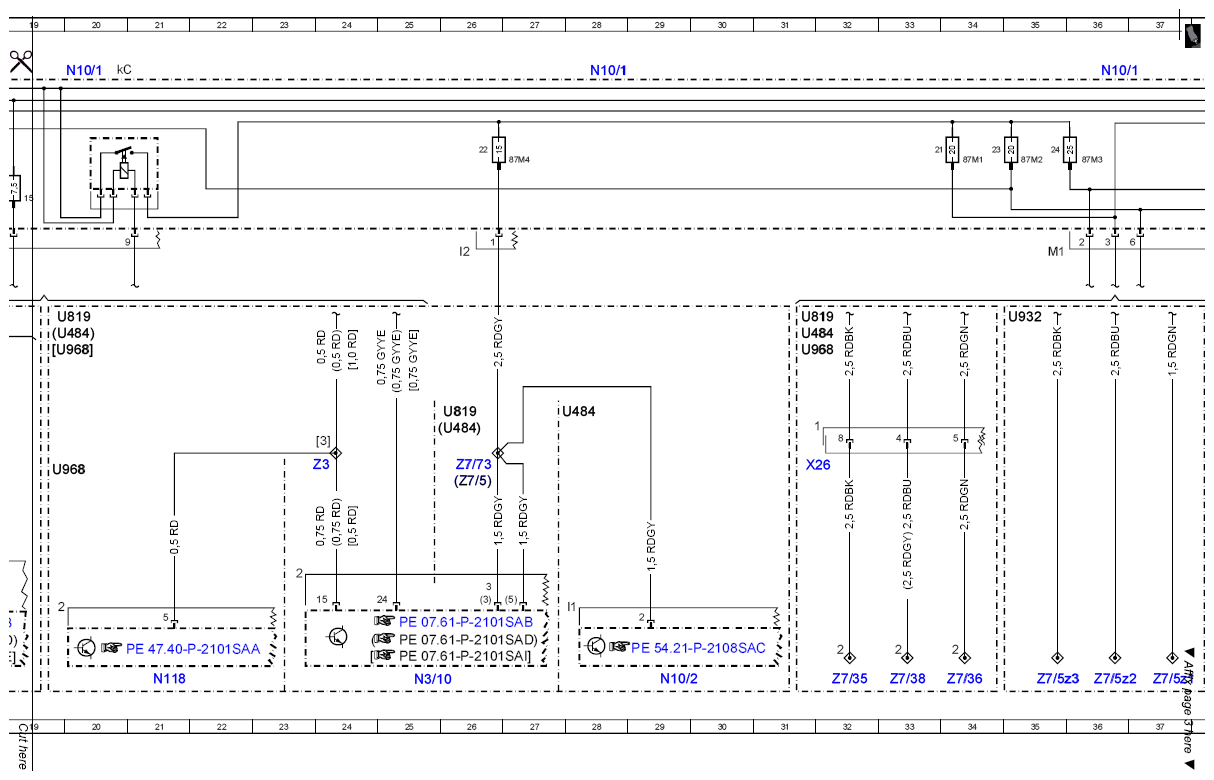

Fig 2: Front SAM Control Unit With Fuse And Relay Module Wiring Diagram (2 Of 5)
G07594277Courtesy of MERCEDES-BENZ USA

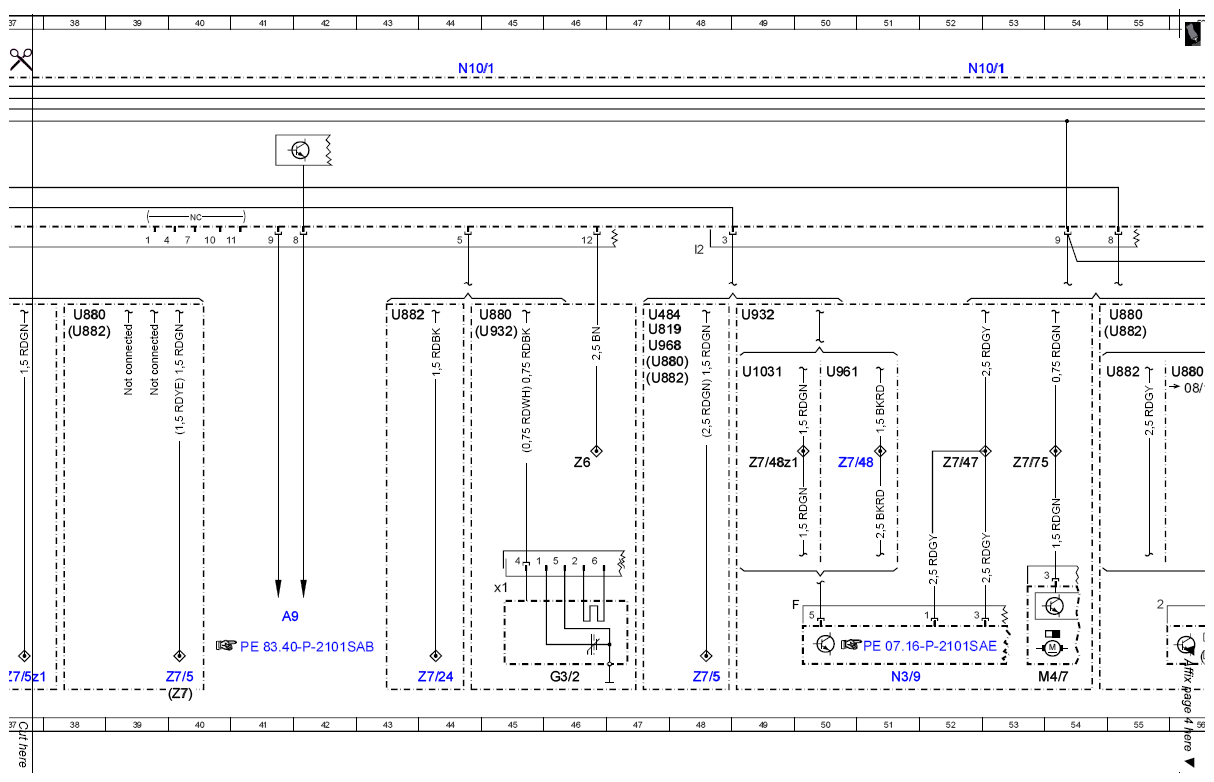

Fig 3: Front SAM Control Unit With Fuse And Relay Module Wiring Diagram (3 Of 5)
G07594278Courtesy of MERCEDES-BENZ USA

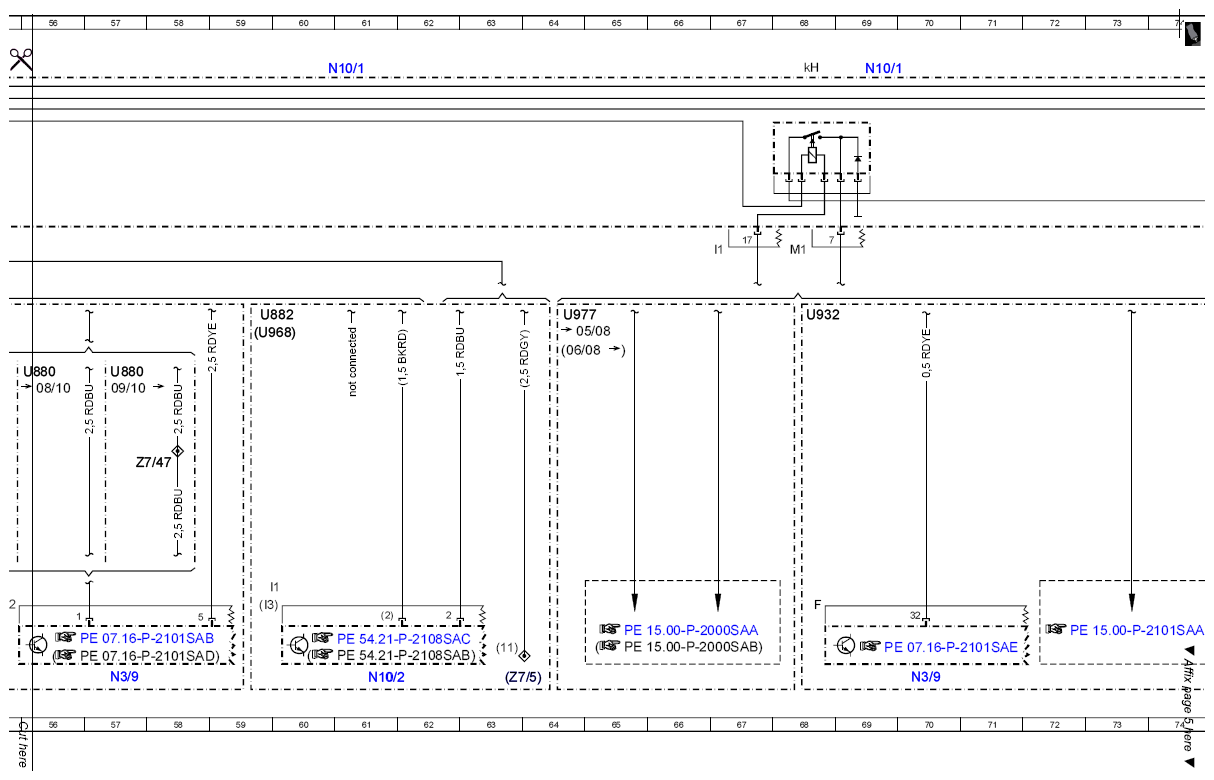

Fig 4: Front SAM Control Unit With Fuse And Relay Module Wiring Diagram (4 Of 5)
G07594279Courtesy of MERCEDES-BENZ USA

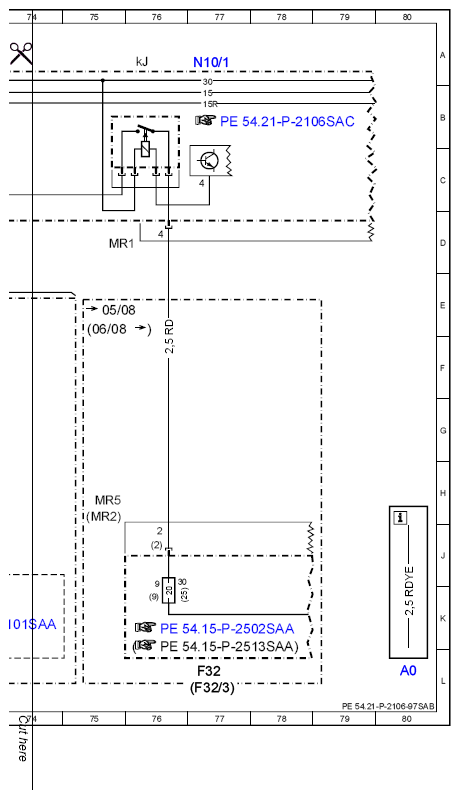

Fig 5: Front SAM Control Unit With Fuse And Relay Module Wiring Diagram (5 Of 5)
G07594280Courtesy of MERCEDES-BENZ USA
