Wiring diagram for electronic ignition switch (EIS) control unit - PE54.21-P-2104-97SAA

Code:	Designation:	Position:
A0	Erklarung der Farbkennzeichnungen	23L
CANB	Innenraum-CAN	5K
CANE	Fahrwerk-CAN	2K
F38	Sicherung Notbatterie	9L
N10/1	Steuergerat SAM mit Sicherungs- und Relaismodul vorn	14L
N10/1	Steuergerat SAM mit Sicherungs- und Relaismodul vorn	18L
N73	Steuergerat EZS	4A
N73	Steuergerat EZS	12A
N73	Steuergerat EZS	19A
U12	Gultig fur Linkslenker	13C
U13	Gultig fur Rechtslenker
W15	Leistungsmasse Elektronik
W15	Leistungsmasse Elektronik
W34	Masse FuBraum links	14E
W34	Masse FuBraum links	15E
X30/31	Steckverbindung Potentialverteiler Fahrwerk-CAN/Cockpit	2L
X30/34	Steckverbindung Potentialverteiler Innenraum-CAN/Cockpit	5L

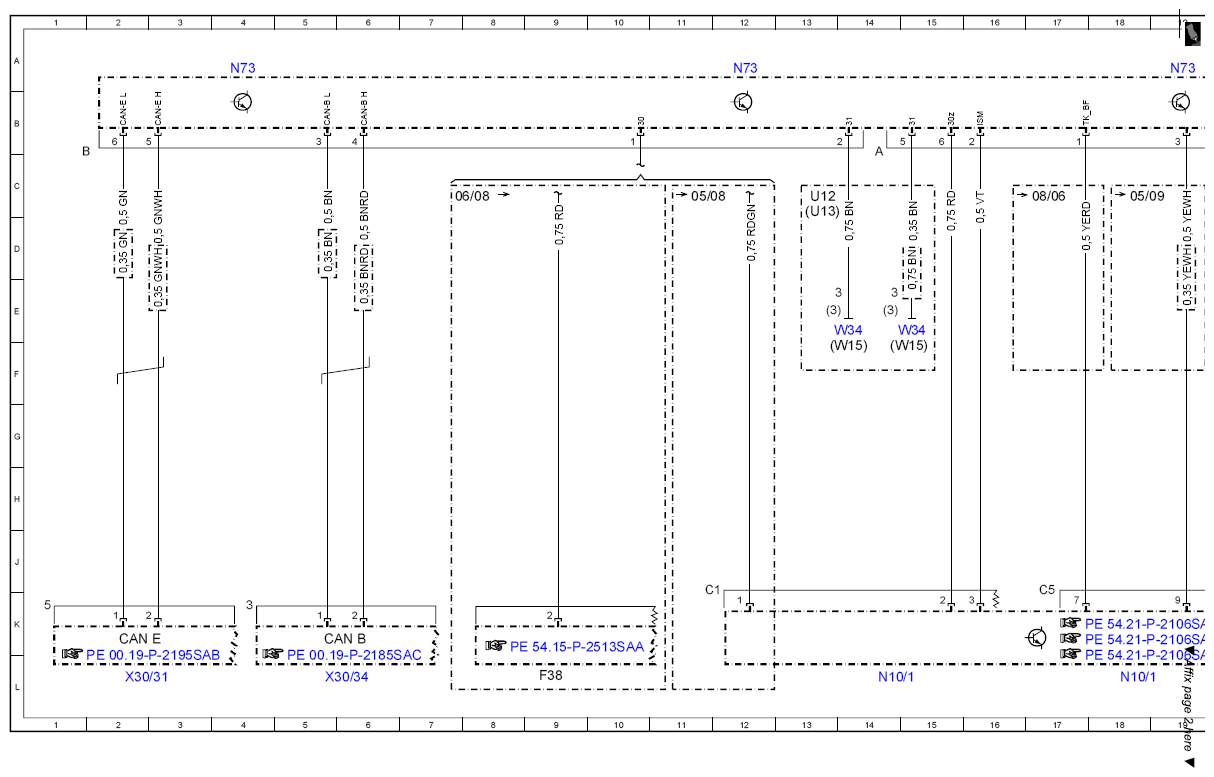

Fig 1: Electronic Ignition Switch Control Unit Wiring Diagram (1 Of 2)

Courtesy of MERCEDES-BENZ USA

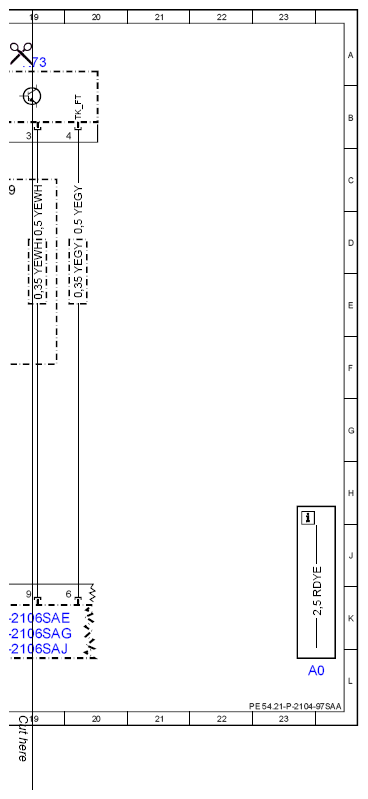

Fig 2: Electronic Ignition Switch Control Unit Wiring Diagram (2 Of 2)

Courtesy of MERCEDES-BENZ USA
