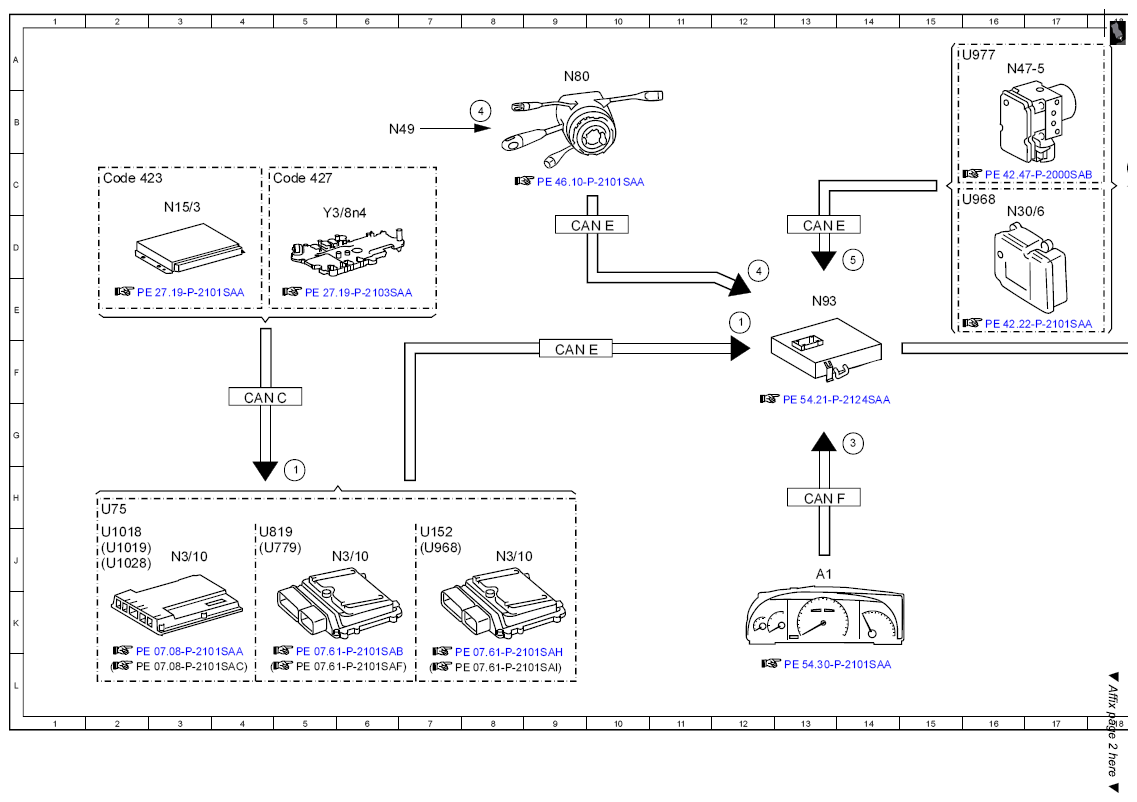

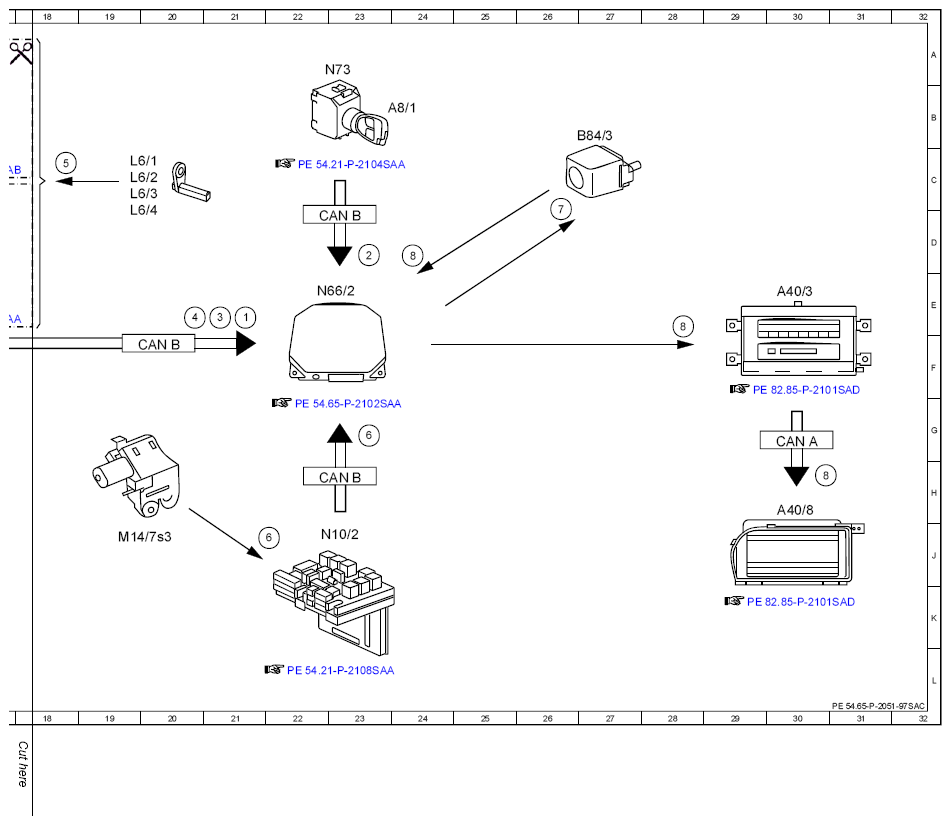

| Code
: |
Designation
: |
Position
: |
| 1 |
Reverse gear, status |
5H |
| 1 |
Reverse gear, status |
|
| 1 |
Reverse gear, status |
|
| 2 |
Circuit 15, status |
23D |
| 3 |
Backup camera function, status |
|
| 3 |
Backup camera function, status |
|
| 4 |
Steering angle, signal |
12D |
| 4 |
Steering angle, signal |
8B |
| 4 |
Steering angle, signal |
|
| 5 |
Wheel rotation direction, signal |
14D |
| 5 |
Wheel rotation direction, signal |
18C |
| 6 |
Trunk lid rotary tumbler microswitch, status |
22J |
| 6 |
Trunk lid rotary tumbler microswitch, status |
|
| 7 |
Backup camera, actuation |
26D |
| 8 |
Backup camera, signal |
30H |
| 8 |
Backup camera, signal |
24D |
| 8 |
Backup camera, signal |
28E |
| A1 |
Instrument cluster |
13J |
| A40/3 |
COMAND control unit |
30E |
| A40/8 |
COMAND display |
30H |
| A8/1 |
Transmitter key |
24B |
| B84/3 |
Backup camera |
27B |
| CAN A |
Telematics CAN |
30G |
| CAN B |
Interior CAN |
20F |
| CAN B |
Interior CAN |
23H |
| CAN B |
Interior CAN |
23D |
| CANC |
Drive train CAN |
4F |
| CAN E |
Chassis CAN |
9F |
| CAN E |
Chassis CAN |
9D |
| CAN E |
Chassis CAN |
13D |
| CAN F |
Central CAN |
13H |
| Code 423 |
5-speed automatic transmission |
2C |
| Code 427 |
7-speed automatic transmission |
4C |
| L6/1 |
Left front RPM sensor |
19C |
| L6/2 |
Right front RPM sensor |
19C |
| L6/3 |
Left rear RPM sensor |
19C |
| L6/4 |
right rear RPM sensor |
19D |
| M14/7s3 |
Trunk lid rotary tumbler microswitch |
19J |
| N10/2 |
Rear SAM control unit with fuse and relay module |
23J |
| N15/3 |
ETC [EGS] control unit |
3C |
| N3/10 |
ME-SFI [ME] control unit |
8J |
| N3/10 |
ME-SFI [ME] control unit |
3J |
| N3/10 |
ME-SFI [ME] control unit |
6J |
| N30/6 |
Regenerative braking system control unit |
16D |
| N47-5 |
ESP control unit |
16A |
| N49 |
Steering angle sensor |
6B |
| N66/2 |
Backup camera control unit |
22E |
| N73 |
EIS [EZS] control unit |
23A |
| N80 |
Steering column module |
9A |
| N93 |
Central gateway control unit |
13E |
| U1018 |
Valid for gasoline engine 276 |
2J |
| U1019 |
Valid for engine 278 |
|
| U1028 |
Valid for engine 157 |
|
| U152 |
Valid for engine 156 |
7J |
| U75 |
Valid for gasoline engines |
2H |
| U779 |
Valid for engine 275 |
|
| U819 |
Valid for engine 272 |
4J |
| U968 |
Valid for mild hybrid drive |
16C |
| U968 |
Valid for mild hybrid drive |
|
| U977 |
Not valid for mild hybrid drive |
16A |
| Y3/8n4 |
Fully integrated transmission control (VGS) control unit |
5D |
