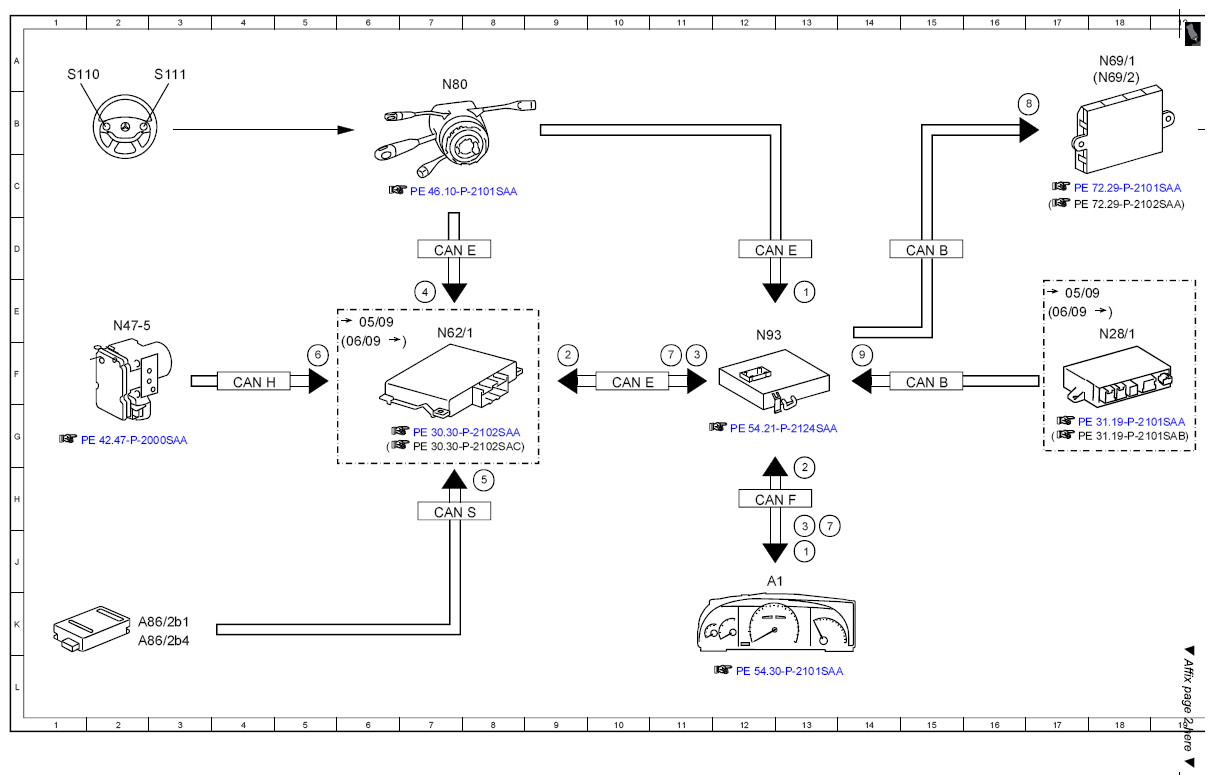

| Code
: |
Designation
: |
Position
: |
| 1 |
Multifunction steering wheel button group, signal |
13J |
| 1 |
Multifunction steering wheel button group, signal |
13E |
| 2 |
Blind spot assist, status |
|
| 2 |
Blind spot assist, status |
|
| 3 |
Warning tone, request |
13J |
| 3 |
Warning tone, request |
|
| 4 |
Steering angle, signal |
7E |
| 5 |
Close range radar sensors, signal |
|
| 6 |
Vehicle speed, signal |
|
| 7 |
Instrument cluster, message |
13J |
| 7 |
Instrument cluster, message |
|
| 8 |
Blind spot assist warning lamp, request |
|
| 9 |
Trailer recognition, status |
|
| A1 |
Instrument cluster |
12J |
| A86/2b1 |
Right outer radar sensor, rear bumper |
2K |
| A86/2b4 |
Left outer radar sensor, rear bumper |
2K |
| CANB |
Interior CAN |
|
| CANB |
Interior CAN |
|
| CANE |
Chassis CAN |
|
| CANE |
Chassis CAN |
|
| CANE |
Chassis CAN |
|
| CANF |
Central CAN |
|
| CANH |
Vehicle dynamics CAN |
|
| CANS |
Sensor CAN |
|

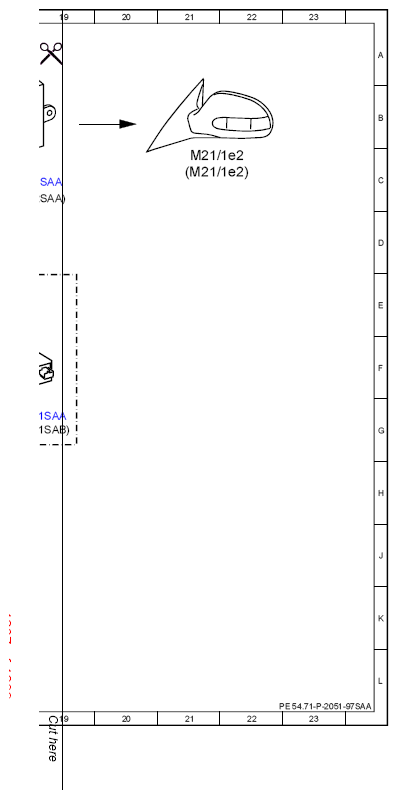

| M21/1e2 |
Left blind spot assistant warning indicator |
21C |
| N28/1 |
Trailer recognition control unit |
18E |
| N47-5 |
ESP control unit |
2E |
| N62/1 |
Radar sensors control unit (SGR) |
7E |
| N69/1 |
Left front door control unit |
18A |
| N69/2 |
Right front door control unit |
18A |
| N80 |
Steering column module |
7A |
| N93 |
Central gateway control unit |
12E |
| S110 |
Left multifunction steering wheel button group |
1A |
| S111 |
Right multifunction steering wheel button group |
3A |
