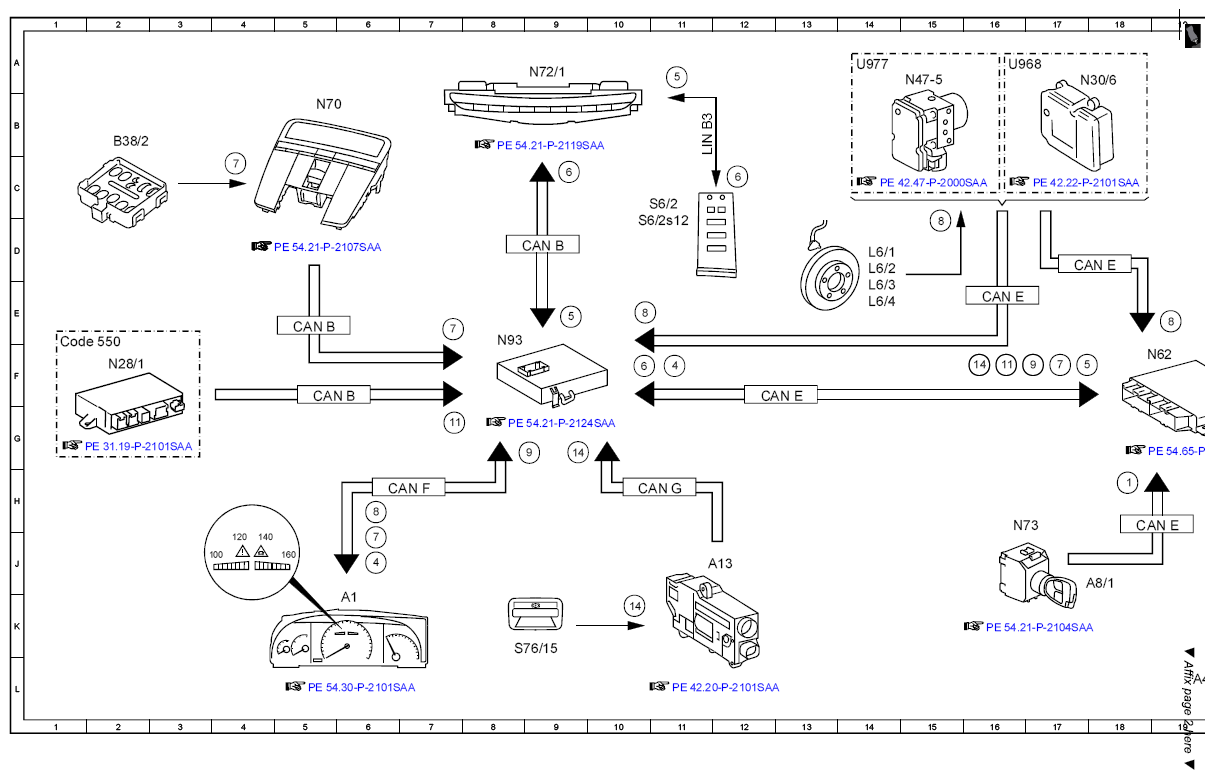

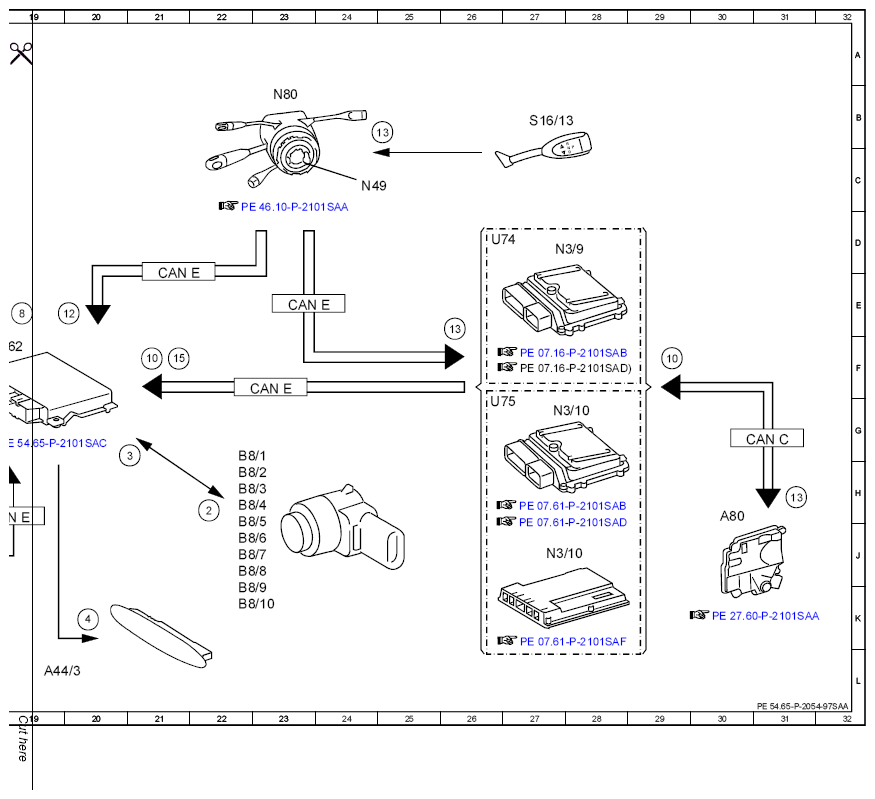

| Code
: |
Designation
: |
Position
: |
| 1 |
Circuit 15, status |
|
| 10 |
Reverse gear, status |
29F |
| 10 |
Reverse gear, status |
|
| 11 |
Trailer recognition, status |
|
| 11 |
Trailer recognition, status |
|
| 12 |
Steering angle, signal |
20E |
| 13 |
Gear range, request |
25B |
| 13 |
Gear range, request |
26E |
| 13 |
Gear range, request |
31H |
| 14 |
Parking brake, status |
10K |
| 14 |
Parking brake, status |
9G |
| 14 |
Parking brake, status |
|
| 15 |
Circuit 61, status |
|
| 2 |
PTS ultrasonic sensor, actuation |
22H |
| 3 |
PTS ultrasonic sensor, signal |
21G |
| 4 |
PTS warning indicator, actuation |
|
| 4 |
PTS warning indicator, actuation |
|
| 4 |
PTS warning indicator, actuation |
|
| 5 |
PTS OFF switch, status |
11A |
| 5 |
PTS OFF switch, status |
|
| 5 |
PTS OFF switch, status |
|
| 6 |
PARKTRONIC status indication, actuation |
9C |
| 6 |
PARKTRONIC status indication, actuation |
10F |
| 6 |
PARKTRONIC status indication, actuation |
12C |
| 7 |
Rain/light sensor, status |
4C |
| 7 |
Rain/light sensor, status |
|
| 7 |
Rain/light sensor, status |
|
| 7 |
Rain/light sensor, status |
|
| 8 |
Wheel speed, signal |
15D |
| 8 |
Wheel speed, signal |
19E |
| 8 |
Wheel speed, signal |
10E |
| 8 |
Wheel speed, signal |
|
| 9 |
Vehicle speed, signal |
9G |
| 9 |
Vehicle speed, signal |
17F |
| A1 |
Instrument cluster |
6K |
| A13 |
Electric parking brake control unit |
12J |
| A44/3 |
Rear PTS warning indicator |
19L |
| A8/1 |
Transmitter key |
18J |
| A80 |
Intelligent servo module for DIRECT SELECT |
30H |
| B38/2 |
Rain/light sensor |
2B |
| B8/1 |
Outer left front PTS ultrasonic sensor |
22G |
| B8/10 |
Outer left rear PTS ultrasonic sensor |
22K |
| B8/2 |
Center left front PTS ultrasonic sensor |
22H |
| B8/3 |
Inner left front PTS ultrasonic sensor |
22H |
| B8/4 |
Inner right front PTS ultrasonic sensor |
22H |
| B8/5 |
Center right front PTS ultrasonic sensor |
22J |
| B8/6 |
Outer right front PTS ultrasonic sensor |
22J |
| B8/7 |
Outer right rear PTS ultrasonic sensor |
22J |
| B8/8 |
Inner right rear PTS ultrasonic sensor |
22J |
| B8/9 |
Inner left rear PTS ultrasonic sensor |
22K |
| CANB |
Interior CAN |
9D |
| CANB |
Interior CAN |
5F |
| CANB |
Interior CAN |
5E |
| CANC |
Drive train CAN |
31G |
| CANE |
Chassis CAN |
12F |
| CANE |
Chassis CAN |
23F |
| CANE |
Chassis CAN |
18H |
| CANE |
Chassis CAN |
17D |
| CANE |
Chassis CAN |
21E |
| CANE |
Chassis CAN |
16E |
| CANE |
Chassis CAN |
23E |
| CANF |
Central CAN |
7H |
| CANG |
Front end CAN |
11H |
| Code 550 |
Trailer hitch |
1F |
| L6/1 |
Left front RPM sensor |
14D |
| L6/2 |
Right front RPM sensor |
14D |
| L6/3 |
Left rear RPM sensor |
14E |
| L6/4 |
right rear RPM sensor |
14E |
| LINB3 |
OBFLIN |
11B |
| N28/1 |
Trailer recognition control unit |
2F |
| N3/10 |
ME-SFI [ME] control unit |
27J |
| N3/10 |
ME-SFI [ME] control unit |
27G |
| N3/9 |
CDI control unit |
27D |
| N30/6 |
Regenerative braking system control unit |
18A |
| N47-5 |
ESP control unit |
15A |
| N49 |
Steering angle sensor |
24C |
| N62 |
PTS control unit |
19F |
| N70 |
Overhead control panel control unit |
5B |
| N72/1 |
Upper control panel control unit |
9A |
| N73 |
EIS [EZS] control unit |
16H |
| N80 |
Steering column module |
23B |
| N93 |
Central gateway control unit |
8F |
| S16/13 |
Gear selector switch DIRECT SELECT |
27B |
| S6/2 |
Cockpit switch group |
11C |
| S6/2s12 |
PTS OFF switch |
11D |
| S76/15 |
Electric parking brake switch |
9K |
| U74 |
Valid for diesel engines |
26D |
| U75 |
Valid for gasoline engines |
26G |
| U968 |
Valid for mild hybrid drive |
16A |
| U977 |
Not valid for mild hybrid drive |
14A |
