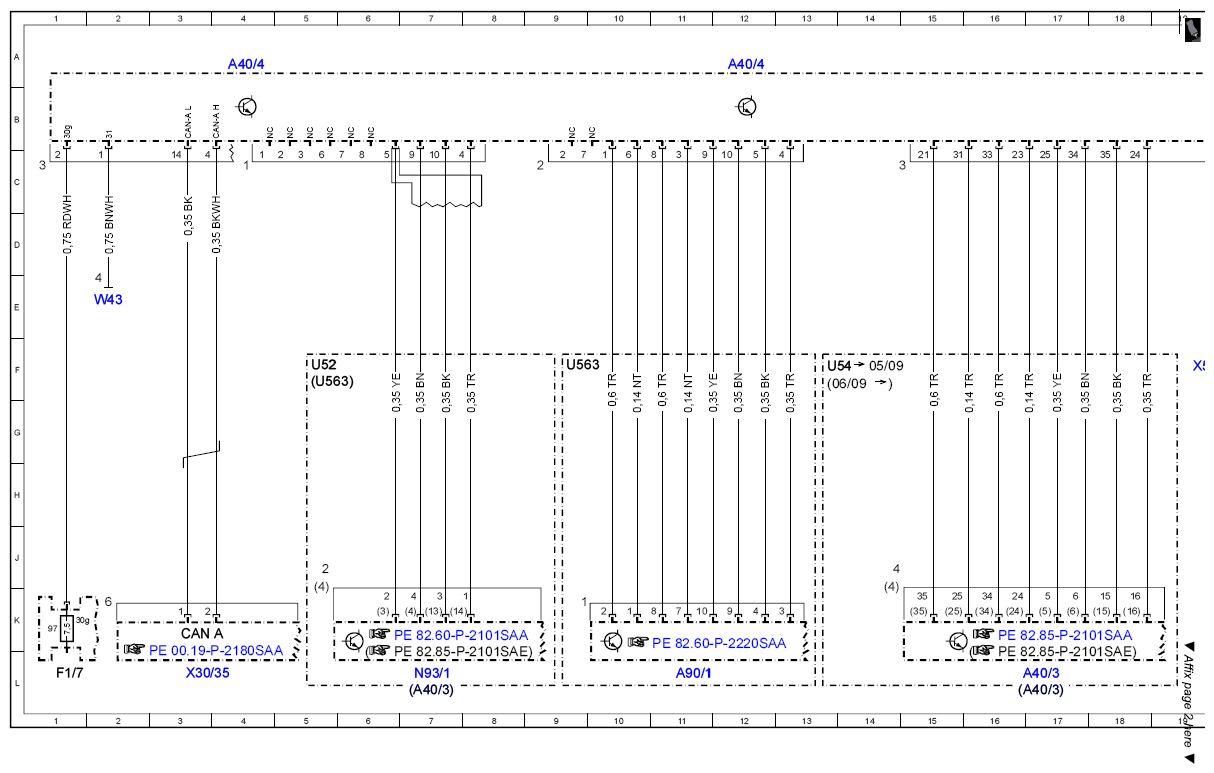

| A0 |
Color code key |
56L |
| A40/3 |
COMAND control unit |
7L |
| A40/3 |
COMAND control unit |
17L |
| A40/3 |
COMAND control unit |
17L |
| A40/4 |
DVD player |
4A |
| A40/4 |
DVD player |
12A |
| A40/4 |
DVD player |
20A |
| A40/4 |
DVD player |
28A |
| A40/4 |
DVD player |
36A |
| A40/4 |
DVD player |
44A |
| A40/4 |
DVD player |
49A |

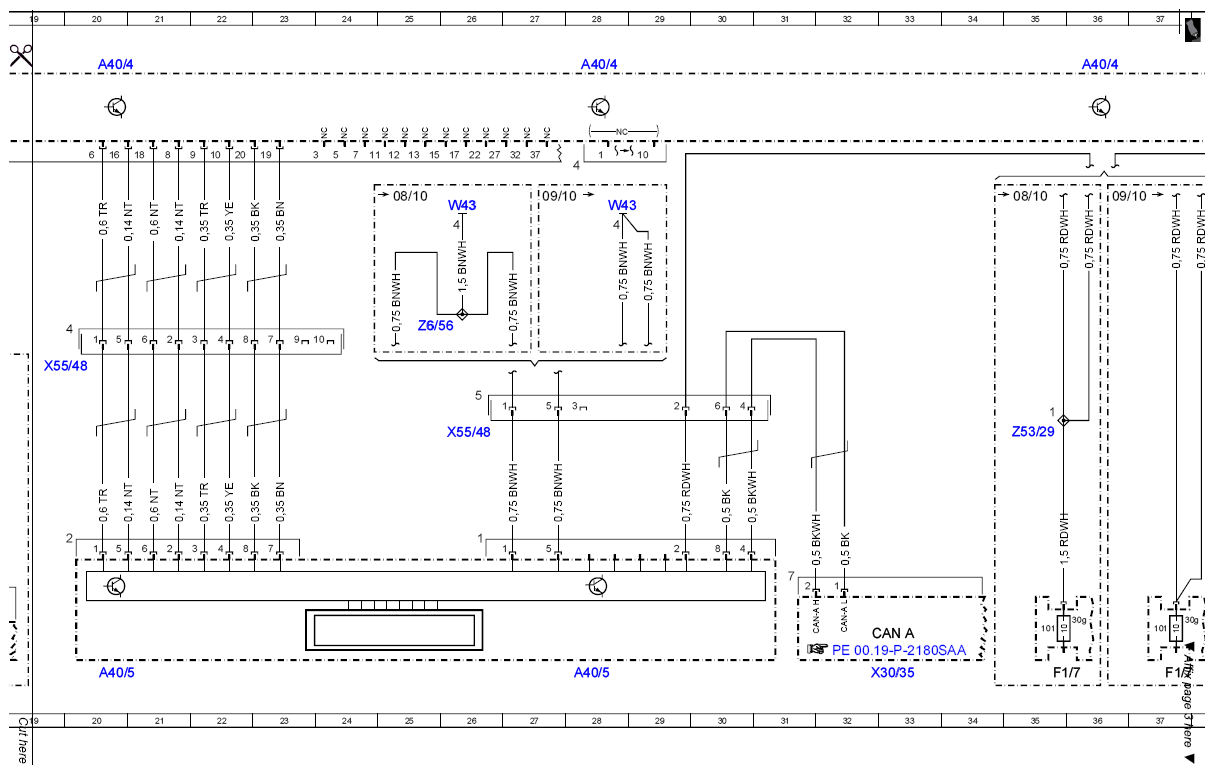

| A40/5 |
Left rear display |
20L |
| A40/5 |
Left rear display |
28L |

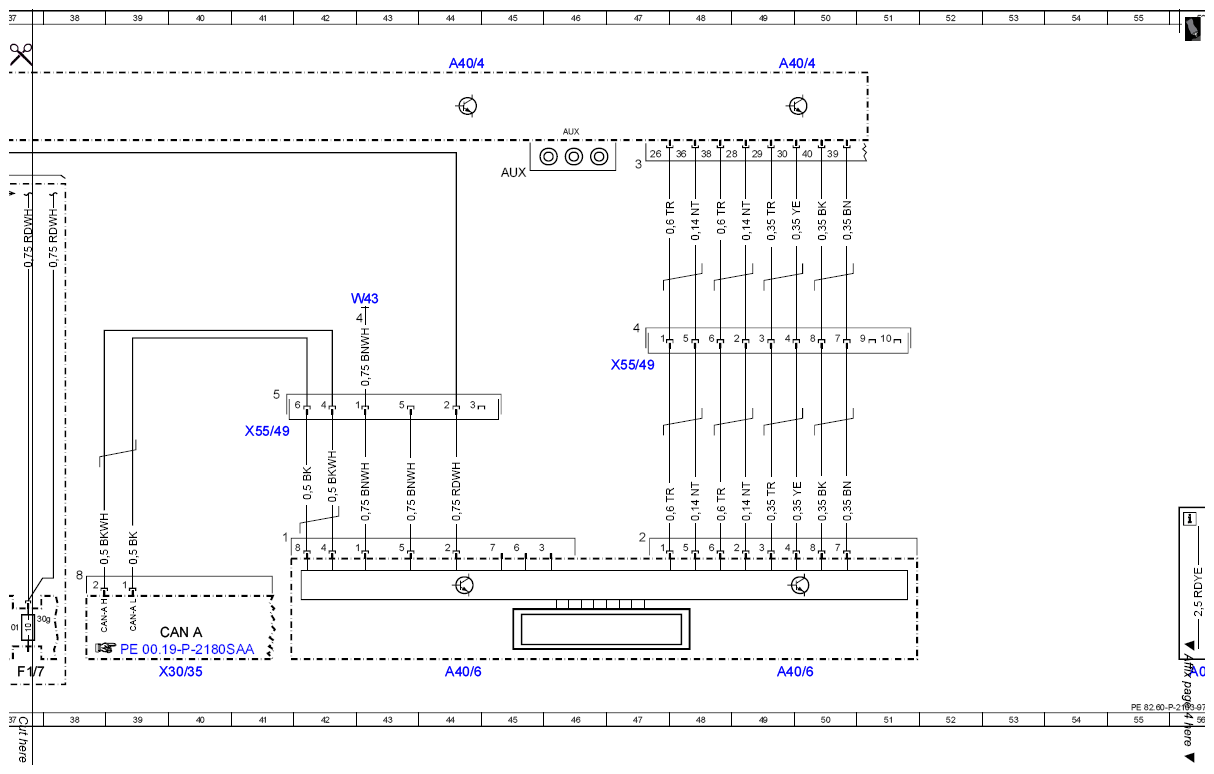

| A40/6 |
Right rear display |
44L |
| A40/6 |
Right rear display |
49L |
| A90/1 |
TV combination tuner (analog/digital) |
11L |
| CAN A |
Telematics CAN |
3K |
| CAN A |
Telematics CAN |
40K |
| CAN A |
Telematics CAN |
33K |
| F1/7 |
Left instrument panel fuse box |
1L |
| F1/7 |
Left instrument panel fuse box |
35L |
| F1/7 |
Left instrument panel fuse box |
37L |
| F1/7f101 |
Fuse 101 |
35K |
| F1/7f101 |
Fuse 101 |
37K |
| F1/7f97 |
Fuse 97 |
1K |
| N93/1 |
Audio tuner control unit |
7L |
| U52 |
Valid for {{Japan}} |
5F |
| U54 |
Valid for all except {{Japan}} |
13F |
| U563 |
Valid for rear entertainment (DVD) |
9F |
| U563 |
Valid for rear entertainment (DVD) |
5F |
| W43 |
Ground (reference, image transmission systems) |
2E |
| W43 |
Ground (reference, image transmission systems) |
28C |
| W43 |
Ground (reference, image transmission systems) |
26C |
| W43 |
Ground (reference, image transmission systems) |
43E |
| X30/35 |
Telematics CAN voltage distributor connector |
3L |
| X30/35 |
Telematics CAN voltage distributor connector |
40L |
| X30/35 |
Telematics CAN voltage distributor connector |
33L |
| X55/48 |
Left rear display seat/FFS [RBA] separation point |
20F |
| X55/48 |
Left rear display seat/FFS [RBA] separation point |
26G |
| X55/49 |
Right rear display seat/FFS [RBA] separation point |
41G |
| X55/49 |
Right rear display seat/FFS [RBA] separation point |
47F |
| Z53/29 |
Rear entertainment circuit 30 connector sleeve |
35G |
| Z6/56 |
Circuit 31 connector sleeve |
25E |
