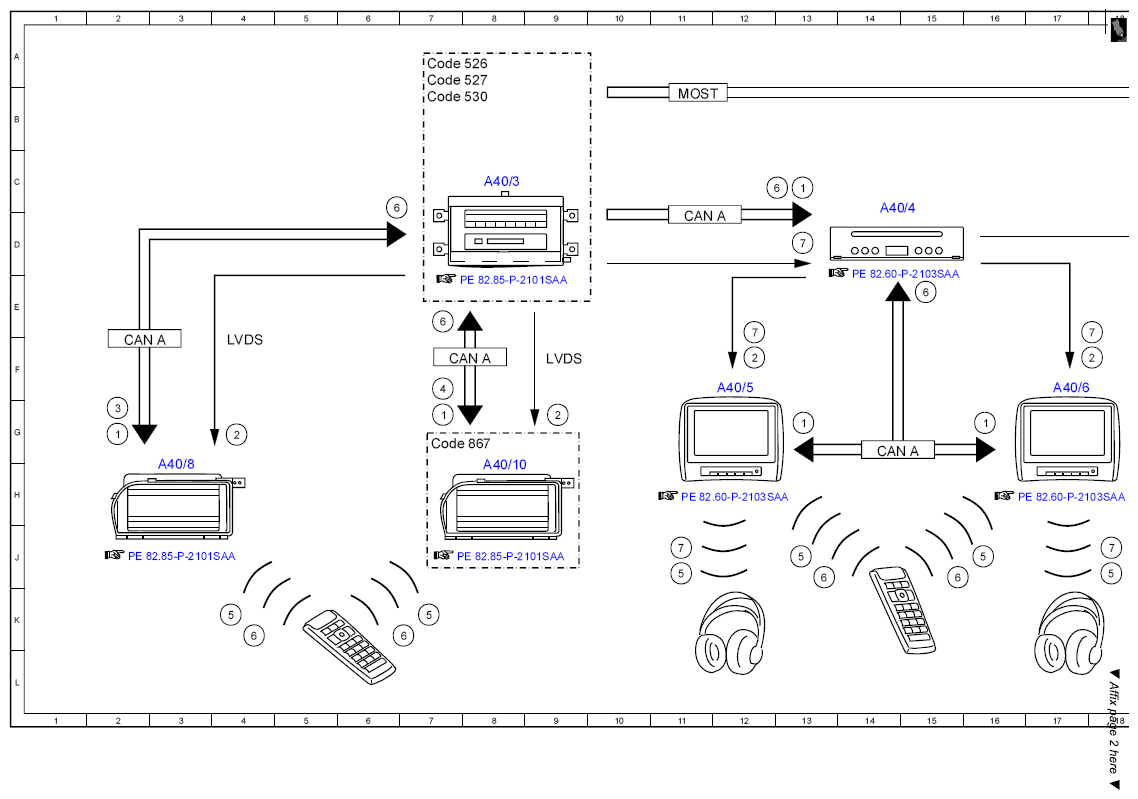

| 1 |
Telematics CAN active, signal |
13C |
| 1 |
Telematics CAN active, signal |
13G |
| 1 |
Telematics CAN active, signal |
16G |
| 1 |
Telematics CAN active, signal |
2G |
| 1 |
Telematics CAN active, signal |
7G |
| 2 |
Analog picture signal, signal |
12F |
| 2 |
Analog picture signal, signal |
18F |
| 2 |
Analog picture signal, signal |
9G |
| 2 |
Analog picture signal, signal |
4G |
| 3 |
COMAND display, actuation |
2G |
| 4 |
SPLITVIEWdisplay, actuation |
7F |
| 5 |
Infrared, signal |
4K |
| 5 |
Infrared, signal |
7K |
| 5 |
Infrared, signal |
13J |
| 5 |
Infrared, signal |
16J |
| 5 |
Infrared, signal |
11J |
| 5 |
Infrared, signal |
18J |
| 6 |
Entertainment remote control, signal |
13C |
| 6 |
Entertainment remote control, signal |
15E |
| 6 |
Entertainment remote control, signal |
6C |
| 6 |
Entertainment remote control, signal |
7E |
| 6 |
Entertainment remote control, signal |
4K |
| 6 |
Entertainment remote control, signal |
7K |
| 6 |
Entertainment remote control, signal |
13J |
| 6 |
Entertainment remote control, signal |
15J |
| 7 |
Audio, signal |
19D |
| 7 |
Audio, signal |
12E |
| 7 |
Audio, signal |
18E |
| 7 |
Audio, signal |
11J |
| 7 |
Audio, signal |
18J |
| 7 |
Audio, signal |
13D |

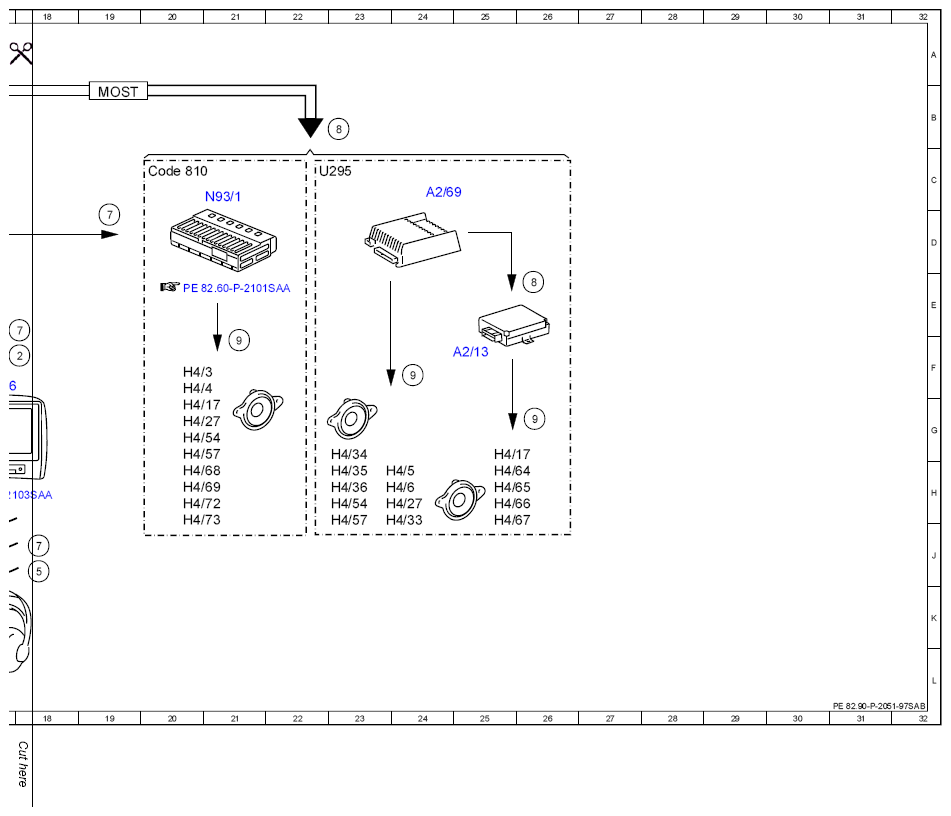

| 8 |
Speaker request |
26E |
| 8 |
Speaker request |
23B |
| 9 |
Speaker, actuation |
26G |
| 9 |
Speaker, actuation |
21F |
| 9 |
Speaker, actuation |
24F |
| A2/13 |
Sound amplifier |
25F |
| A2/69 |
Digital sound processor |
24C |
| A40/10 |
SPLITVIEW display |
8H |
| A40/3 |
COMAND control unit |
8C |
| A40/4 |
DVD player |
14C |
| A40/5 |
Left rear display |
12F |
| A40/6 |
Right rear display |
17F |
| A40/8 |
COMAND display |
3H |
| CAN A |
Telematics CAN |
11D |
| CAN A |
Telematics CAN |
14G |
| CAN A |
Telematics CAN |
7F |
| CAN A |
Telematics CAN |
2F |
| Code 526 |
COMAND with single DVD drive (without navigation) |
7A |
| Code 527 |
COMAND APS (with navigation) |
7A |
| Code 530 |
COMAND APS USA (with navigation) |
7B |
| Code 810 |
Sound system |
20C |
| Code 867 |
SPLITVIEW |
7G |
| H4/17 |
Bass module speaker |
20G |
| H4/17 |
Bass module speaker |
25G |
| H4/27 |
Center cockpit speaker (centerfill) |
20G |
| H4/27 |
Center cockpit speaker (centerfill) |
23H |
| H4/3 |
Left rear door speaker group |
20F |
| H4/33 |
Left front door tweeter |
23J |
| H4/34 |
Right front door tweeter |
23G |
| H4/35 |
Left rear door tweeter |
23H |
| H4/36 |
Right rear door tweeter |
23H |
| H4/4 |
Right rear door speaker group |
20F |
| H4/5 |
Left front door speaker |
23H |
| H4/54 |
Left rear surround speaker |
20G |
| H4/54 |
Left rear surround speaker |
23H |
| H4/57 |
Right rear surround speaker |
20G |
| H4/57 |
Right rear surround speaker |
23J |
| H4/6 |
Right front door speaker |
23H |
| H4/64 |
Left front door woofer |
25H |
| H4/65 |
Right front door woofer |
25H |
| H4/66 |
Left rear door woofer |
25H |
| H4/67 |
Right rear door woofer |
25J |
| H4/68 |
Left front door Sound tweeter |
20H |
| H4/69 |
Right front door Sound tweeter |
20H |
| H4/72 |
Left front door Sound woofer and midrange speaker group |
20H |
| H4/73 |
Right front door Sound woofer and midrange speaker group |
20J |
| LVDS |
Low voltage differential signal |
9F |
| LVDS |
Low voltage differential signal |
4F |
| MOST |
Media Oriented System Transport |
11B |
| MOST |
Media Oriented System Transport |
19B |
| N93/1 |
Audio tuner control unit |
21C |
| U295 |
Valid for expanded sound system |
22C |
