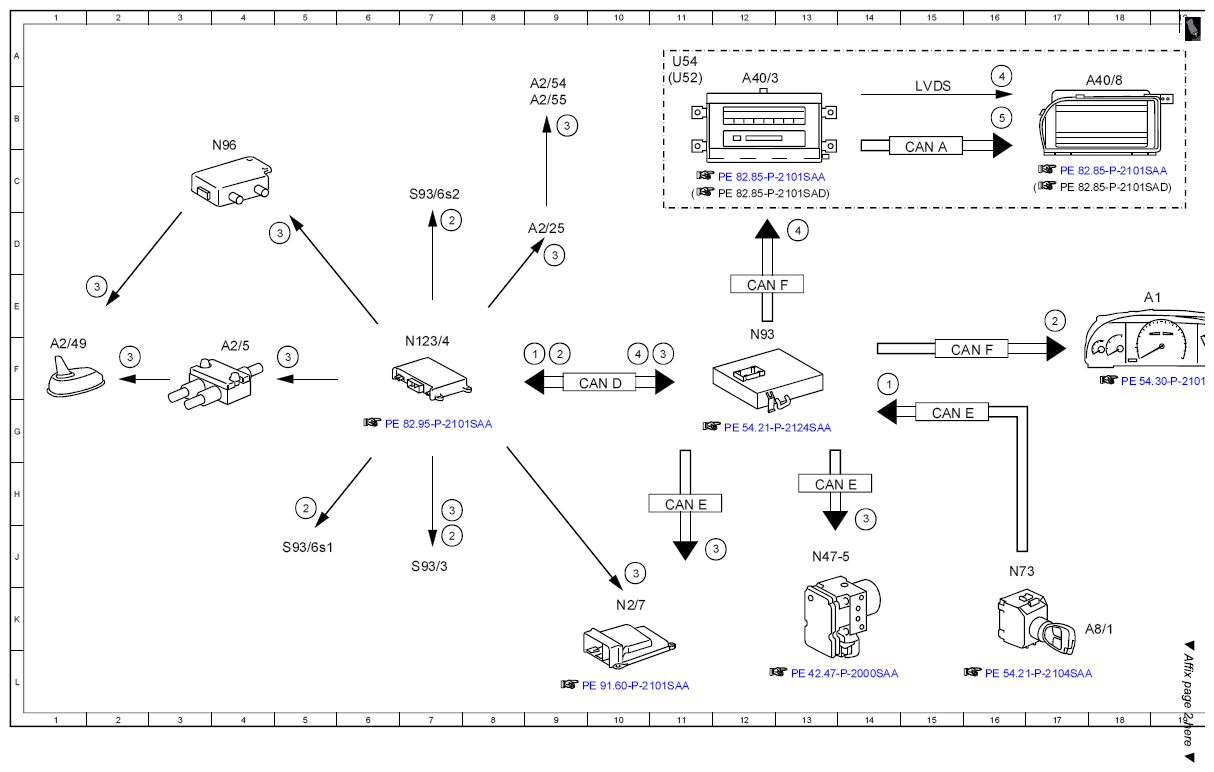

| 1 |
Circuit 15R/circuit 15, status ON |
8F |
| 1 |
Circuit 15R/circuit 15, status ON |
14F |
| 2 |
Status indication, signal |
5H |
| 2 |
Status indication, signal |
7J |
| 2 |
Status indication, signal |
7D |
| 2 |
Status indication, signal |
9F |
| 2 |
Status indication, signal |
17E |
| 3 |
Check signal, signal |
7H |
| 3 |
Check signal, signal |
10J |
| 3 |
Check signal, signal |
12J |
| 3 |
Check signal, signal |
5F |
| 3 |
Check signal, signal |
2F |
| 3 |
Check signal, signal |
9D |
| 3 |
Check signal, signal |
10F |
| 3 |
Check signal, signal |
14H |
| 3 |
Check signal, signal |
9B |
| 3 |
Check signal, signal |
4D |
| 3 |
Check signal, signal |
2E |
| 4 |
COMAND display, message |
10F |
| 4 |
COMAND display, message |
13D |
| 4 |
COMAND display, message |
16A |
| 5 |
Switch on/off, signal |
16B |
| A1 |
Instrument cluster |
18E |
| A2/25 |
Emergency call system antenna splitter |
9D |
| A2/49 |
Telephone and GPS roof antenna |
1F |
| A2/5 |
Antenna splitter |
4F |
| A2/54 |
Emergency call system left backup antenna |
9A |
| A2/55 |
Emergency call system right backup antenna |
9B |
| A40/3 |
COMAND control unit |
12A |
| A40/8 |
COMAND display |
17A |
| A8/1 |
Transmitter key |
18K |
| CAN A |
Telematics CAN |
14B |
| CAN D |
Diagnostic CAN |
9F |
| CAN E |
Chassis CAN |
11H |
| CAN E |
Chassis CAN |
13H |
| CAN E |
Chassis CAN |
15G |
| CAN F |
Central CAN |
12D |
| CAN F |
Central CAN |
15F |
| LVDS |
Low voltage differential signal |
15A |
| N123/4 |
Emergency call system control unit |
7F |
| N2/7 |
Restraint systems control unit |
10K |
| N47-5 |
ESP control unit |
13J |
| N73 |
EIS [EZS] control unit |
16J |
| N93 |
Central gateway control unit |
12E |
| N96 |
Frequency switchover control unit |
4B |
| S93/3 |
SOS pushbutton switch |
7J |
| S93/6s1 |
MB-Info button |
5J |
| S93/6s2 |
Telediagnosis button |
7C |
| U52 |
Valid for Japan |
11A |
| U54 |
Valid for all except Japan |
11A |
