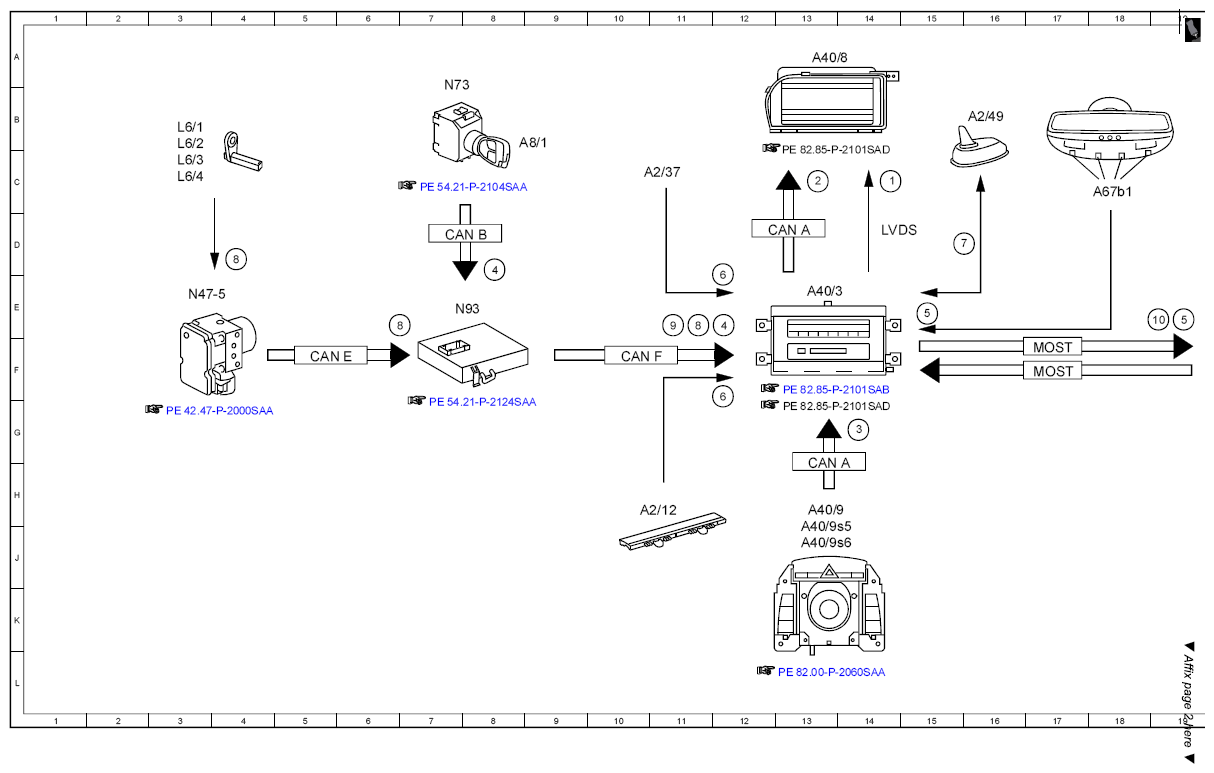

| 1 |
Audio/COMAND display, signal |
14C |
| 10 |
Speaker, actuation |
21H |
| 10 |
Speaker, actuation |
18E |
| 2 |
Switch-on request, signal |
13C |
| 3 |
|
14G |
| 4 |
Circuit 15R/circuit 15, status ON |
8D |
| 4 |
Circuit 15R/circuit 15, status ON |
11E |
| 5 |
Microphone, signal |
19E |
| 5 |
Microphone, signal |
15E |
| 6 |
VICS, signal |
12F |
| 6 |
VICS, signal |
12D |
| 7 |
GPS, signal |
15D |
| 8 |
Wheel speed, signal |
11E |
| 8 |
Wheel speed, signal |
6E |
| 8 |
Wheel speed, signal |
4D |
| 9 |
Wheel rotation direction, signal |
11E |
| A2/12 |
Rear window antenna amplifier module |
10H |
| A2/37 |
VICS control unit |
10C |
| A2/49 |
Telephone and GPS roof antenna |
16B |
| A40/3 |
COMAND control unit |
13E |
| A40/8 |
COMAND display |
13A |
| A40/9 |
Front central operating unit |
13H |
| A40/9s5 |
Telephone/navigation quick select button |
13J |
| A40/9s6 |
Button "ON" |
13J |
| A67b1 |
Hands-free system microphone group |
17C |
| A8/1 |
Transmitter key |
8B |
| CAN A |
Telematics CAN |
12D |
| CAN A |
Telematics CAN |
13G |
| CAN B |
Interior CAN |
7D |
| CAN E |
Chassis CAN |
5F |
| CAN F |
Central CAN |
10F |
| H4/17 |
Bass module speaker |
21J |
| H4/27 |
Center cockpit speaker (centerfill) |
21J |
| H4/3 |
Left rear door speaker group |
21H |
| H4/4 |
Right rear door speaker group |
21H |
| H4/54 |
Left rear surround speaker |
21J |
| H4/57 |
Right rear surround speaker |
21J |
| H4/68 |
Left front door Sound tweeter |
21K |
| H4/69 |
Right front door Sound tweeter |
21K |
| H4/72 |
Left front door Sound woofer and midrange speaker group |
21K |
| H4/73 |
Right front door Sound woofer and midrange speaker group |
21L |
| L6/1 |
Left front RPM sensor |
3B |
| L6/2 |
Right front RPM sensor |
3B |
| L6/3 |
Left rear RPM sensor |
3C |
| L6/4 |
right rear RPM sensor |
3C |
| LVDS |
Low voltage differential signal |
14D |
| MOST |
Media Oriented System Transport |
17E |
| N47-5 |
ESP control unit |
3E |
| N73 |
EIS [EZS] control unit |
7A |
| N93 |
Central gateway control unit |
7E |
| N93/1 |
Audio tuner control unit |
20E |
