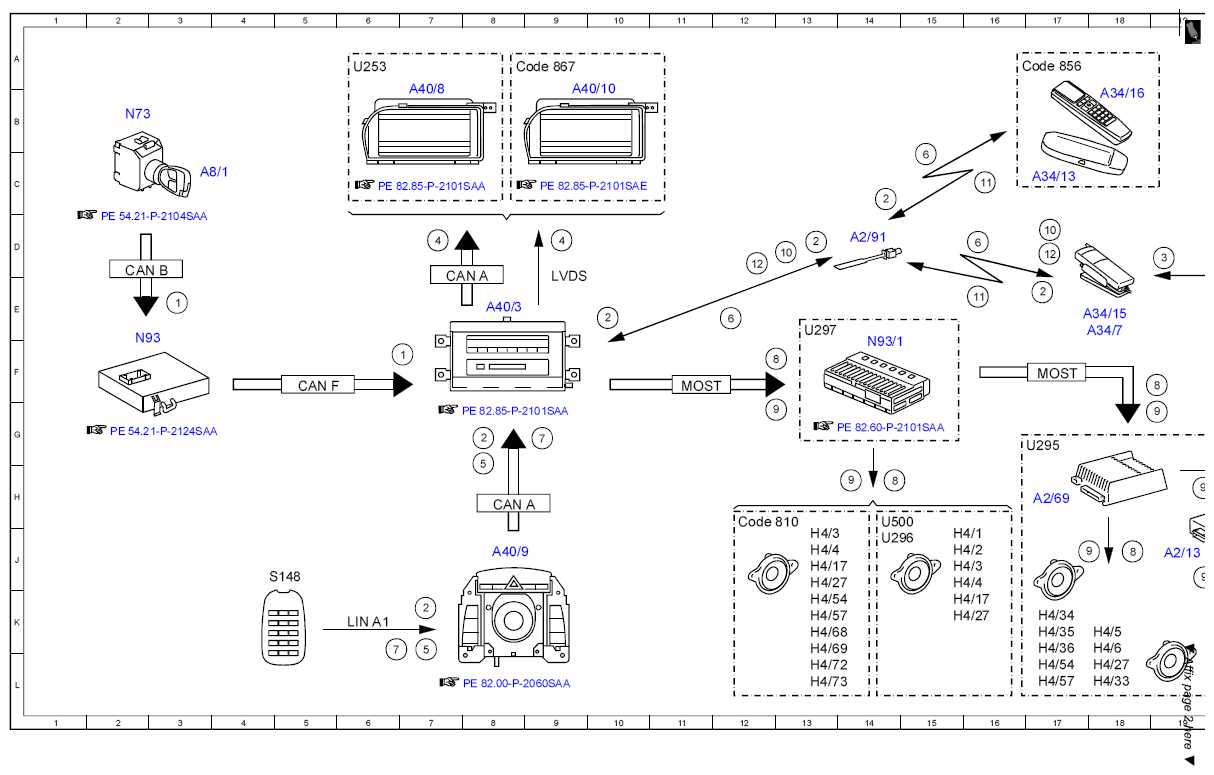

| 1 |
Circuit 15, status |
3E |
| 1 |
Circuit 15, status |
7F |
| 10 |
Establish connection in mobile telephone network, request |
13D |
| 10 |
Establish connection in mobile telephone network, request |
17D |
| 11 |
Connection via Bluetooth, communication |
16E |
| 11 |
Connection via Bluetooth, communication |
16C |
| 12 |
Send SMS, actuation |
12D |
| 12 |
Send SMS, actuation |
17D |
| 2 |
Connection set up for short message service (SMS) request |
13D |
| 2 |
Connection set up for short message service (SMS) request |
17E |
| 2 |
Connection set up for short message service (SMS) request |
8G |
| 2 |
Connection set up for short message service (SMS) request |
7K |
| 2 |
Connection set up for short message service (SMS) request |
10E |
| 2 |
Connection set up for short message service (SMS) request |
14C |
| 3 |
Incoming SMS, signal |
22G |
| 3 |
Incoming SMS, signal |
19D |
| 3 |
Incoming SMS, signal |
22J |
| 4 |
Display incoming SMS, actuation |
9D |
| 4 |
Display incoming SMS, actuation |
7D |
| 5 |
Display SMS, request |
8H |
| 5 |
Display SMS, request |
7L |
| 6 |
Upload/download SMS, communication |
12E |
| 6 |
Upload/download SMS, communication |
16D |
| 6 |
Upload/download SMS, communication |
15C |
| 7 |
SMS voice output, request |
9G |
| 7 |
SMS voice output, request |
6L |
| 8 |
Voice output, signal |
14H |
| 8 |
Voice output, signal |
12F |
| 8 |
Voice output, signal |
19F |
| 8 |
Voice output, signal |
18J |
| 8 |
Voice output, signal |
20H |
| 8 |
Voice output, signal |
20J |
| 9 |
Ring tone output, signal |
12G |
| 9 |
Ring tone output, signal |
14H |
| 9 |
Ring tone output, signal |
17J |
| 9 |
Ring tone output, signal |
19H |
| 9 |
Ring tone output, signal |
19J |
| 9 |
Ring tone output, signal |
19G |

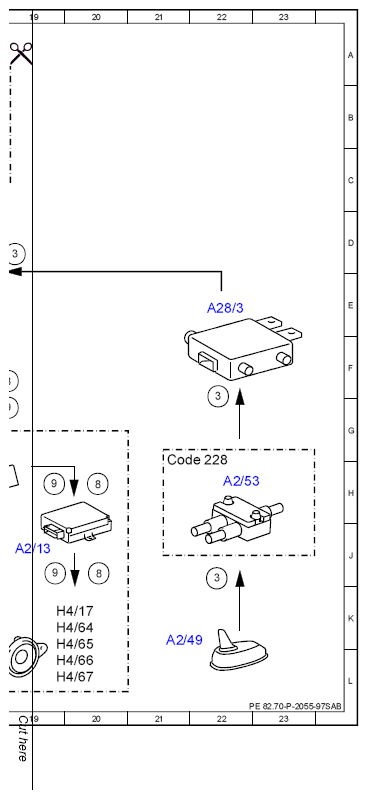

| A2/13 |
Sound amplifier |
19J |
| A2/49 |
Telephone and GPS roof antenna |
21K |
| A2/53 |
Telephone/portable CTEL/STH radio remote control antenna splitter |
22H |
| A2/69 |
Digital sound processor |
17H |
| A2/91 |
Bluetooth antenna |
14D |
| A28/3 |
E-net compensator |
22E |
| A34/13 |
Rear handset cradle |
17C |
| A34/15 |
UHI portable CTEL holder (Universal Handy Interface) |
18E |
| A34/16 |
Rear handset |
18B |
| A34/7 |
Bluetooth module |
18E |
| A40/10 |
SPLITVIEW display |
9B |
| A40/3 |
COMAND control unit |
8E |
| A40/8 |
COMAND display |
7B |
| A40/9 |
Front central operating unit |
8J |
| A8/1 |
Transmitter key |
3C |
| CAN A |
Telematics CAN |
8H |
| CAN A |
Telematics CAN |
7E |
| CANB |
Interior CAN |
2D |
| CANF |
Central CAN |
5F |
| Code 228 |
Stationary heater |
21H |
| Code 810 |
Sound system |
12H |
| Code 856 |
2nd handset in rear armrest |
16A |
| Code 867 |
SPLITVIEW |
8A |
| H4/1 |
Left front door speaker group |
15J |
| H4/17 |
Bass module speaker |
13J |
| H4/17 |
Bass module speaker |
15K |
| H4/17 |
Bass module speaker |
19K |
| H4/2 |
Right front door speaker group |
15J |
| H4/27 |
Center cockpit speaker (centerfill) |
15K |
| H4/27 |
Center cockpit speaker (centerfill) |
13J |
| H4/27 |
Center cockpit speaker (centerfill) |
18L |
| H4/3 |
Left rear door speaker group |
13J |
| H4/3 |
Left rear door speaker group |
15J |
| H4/33 |
Left front door tweeter |
18L |
| H4/34 |
Right front door tweeter |
17K |
| H4/35 |
Left rear door tweeter |
17K |
| H4/36 |
Right rear door tweeter |
17K |
| H4/4 |
Right rear door speaker group |
13J |
| H4/4 |
Right rear door speaker group |
15J |
| H4/5 |
Left front door speaker |
18K |
| H4/54 |
Left rear surround speaker |
13K |
| H4/54 |
Left rear surround speaker |
17L |
| H4/57 |
Right rear surround speaker |
13K |
| H4/57 |
Right rear surround speaker |
17L |
| H4/6 |
Right front door speaker |
18K |
| H4/64 |
Left front door woofer |
19K |
| H4/65 |
Right front door woofer |
19K |
| H4/66 |
Left rear door woofer |
19L |
| H4/67 |
Right rear door woofer |
19L |
| H4/68 |
Left front door Sound tweeter |
13K |
| H4/69 |
Right front door Sound tweeter |
13K |
| H4/72 |
Left front door Sound woofer and midrange speaker group |
13L |
| H4/73 |
Right front door Sound woofer and midrange speaker group |
13L |
| LINA1 |
COU [ZBE] LIN |
6K |
| LVDS |
Low voltage differential signal |
9E |
| MOST |
Media Oriented System Transport |
11F |
| MOST |
Media Oriented System Transport |
17F |
| N73 |
EIS [EZS] control unit |
2B |
| N93 |
Central gateway control unit |
2F |
| N93/1 |
Audio tuner control unit |
14F |
| S148 |
Center console button group |
4J |
| U253 |
Not valid for SPLITVIEW display |
6A |
| U295 |
Valid for expanded sound system |
16G |
| U296 |
Not valid for expanded sound system |
14J |
| U297 |
Not valid for USA with expanded sound system |
13E |
| U500 |
Not valid for Sound System |
14H |
