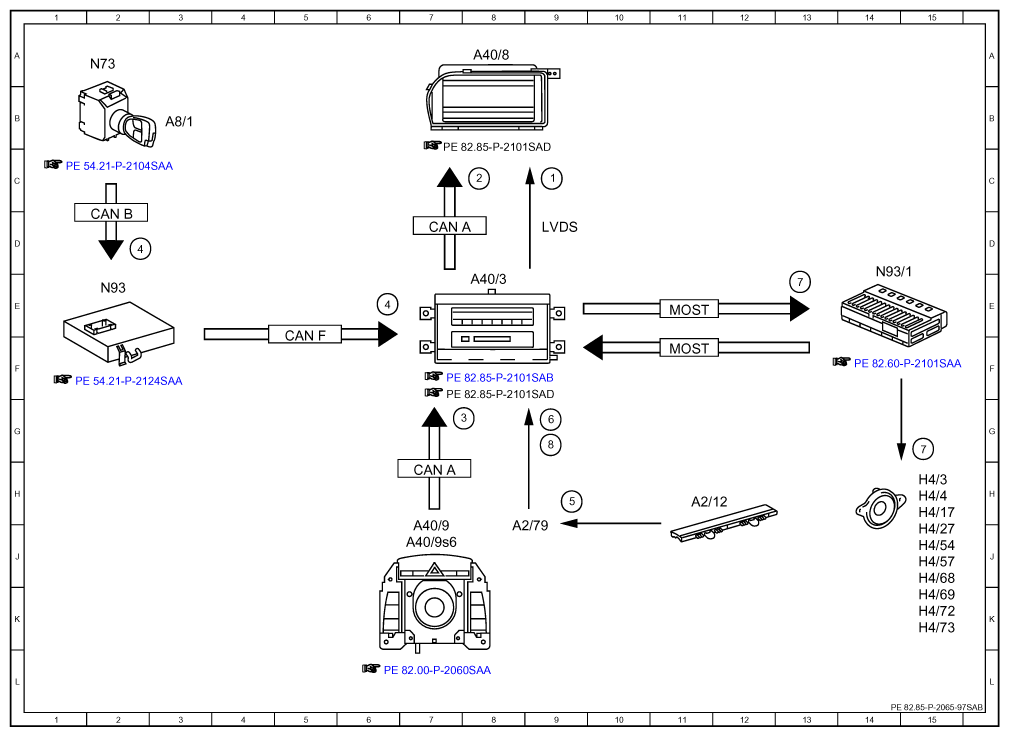

| 1 |
Audio/COMAND display, signal |
9C |
| 2 |
Switch-on request, signal |
8C |
| 4 |
Circuit 15R/circuit 15, status ON |
2D |
| 4 |
Circuit 15R/circuit 15, status ON |
6E |
| 5 |
TV antennas, signal |
9H |
| 6 |
Video and TV, signal |
9G |
| 7 |
Speaker, actuation |
13E |
| 7 |
Speaker, actuation |
15G |
| 8 |
Audio, signal |
9G |
| A2/12 |
Rear window antenna amplifier module |
11H |
| A2/79 |
TV antenna selector |
8H |
| A40/3 |
COMAND control unit |
8D |
| A40/8 |
COMAND display |
8A |
| A40/9 |
Front central operating unit |
7J |
| A40/9s6 |
Button "ON" |
7J |
| A8/1 |
Transmitter key |
3B |
| CAN A |
Telematics CAN |
7H |
| CAN A |
Telematics CAN |
7D |
| CAN B |
Interior CAN |
2D |
| CAN F |
Central CAN |
5E |
| H4/17 |
Bass module speaker |
15H |
| H4/27 |
Center cockpit speaker (centerfill) |
15J |
| H4/3 |
Left rear door speaker group |
15H |
| H4/4 |
Right rear door speaker group |
15H |
| H4/54 |
Left rear surround speaker |
15J |
| H4/57 |
Right rear surround speaker |
15J |
| H4/68 |
Left front door Sound tweeter |
15J |
| H4/69 |
Right front door Sound tweeter |
15K |
| H4/72 |
Left front door Sound woofer and midrange speaker group |
15K |
| H4/73 |
Right front door Sound woofer and midrange speaker group |
15K |
| LVDS |
Low voltage differential signal |
9D |
| MOST |
Media Oriented System Transport |
11E |
| MOST |
Media Oriented System Transport |
11F |
| N73 |
EIS [EZS] control unit |
2A |
| N93 |
Central gateway control unit |
2E |
| N93/1 |
Audio tuner control unit |
14D |
