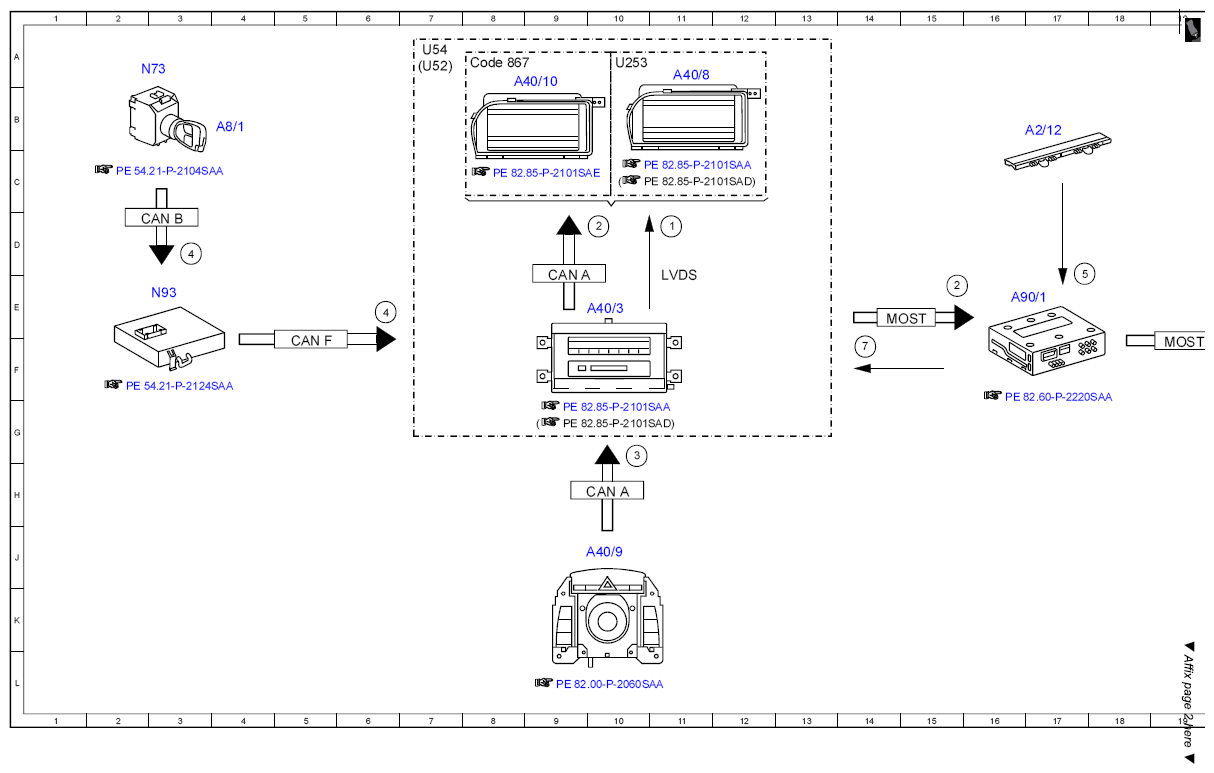

| 1 |
Audio/COMAND display, signal |
11D |
| 2 |
Switch-on request, signal |
10D |
| 2 |
Switch-on request, signal |
15E |
| 3 |
Front central operating unit, signal |
10G |
| 4 |
Circuit 15R/circuit 15, status ON |
3D |
| 4 |
Circuit 15R/circuit 15, status ON |
6E |
| 5 |
TV antennas, signal |
17E |
| 6 |
Audio applications, signal |
20E |
| 7 |
Video and TV, signal |
14F |
| 8 |
Speaker, actuation |
22D |
| 8 |
Speaker, actuation |
22H |
| 8 |
Speaker, actuation |
26G |
| 8 |
Speaker, actuation |
25J |
| 8 |
Speaker, actuation |
27J |
| 8 |
Speaker, actuation |
27H |
| A2/12 |
Rear window antenna amplifier module |
16B |
| A2/13 |
Sound amplifier |
26J |
| A2/69 |
Digital sound processor |
23H |
| A40/10 |
SPLITVIEW display |
9A |
| A40/3 |
COMAND control unit |
10E |
| A40/8 |
COMAND display |
11A |
| A40/9 |
Front central operating unit |
10J |
| A8/1 |
Transmitter key |
4B |
| A90/1 |
TV combination tuner (analog/digital) |
16E |
| CAN A |
Telematics CAN |
9E |
| CAN A |
Telematics CAN |
10H |
| CANB |
Interior CAN |
3D |
| CANF |
Central CAN |
5F |
| Code 810 |
Sound system |
21H |
| Code 867 |
SPLITVIEW |
8A |
| H4/1 |
Left front door speaker group |
22B |
| H4/17 |
Bass module speaker |
22C |
| H4/17 |
Bass module speaker |
22J |
| H4/17 |
Bass module speaker |
26K |
| H4/2 |
Right front door speaker group |
22B |
| H4/27 |
Center cockpit speaker (centerfill) |
22C |
| H4/27 |
Center cockpit speaker (centerfill) |
22J |
| H4/27 |
Center cockpit speaker (centerfill) |
24L |
| H4/3 |
Left rear door speaker group |
22B |
| H4/3 |
Left rear door speaker group |
22J |
| H4/33 |
Left front door tweeter |
24L |
| H4/34 |
Right front door tweeter |
23K |
| H4/35 |
Left rear door tweeter |
23K |
| H4/36 |
Right rear door tweeter |
23K |
| H4/4 |
Right rear door speaker group |
22B |
| H4/4 |
Right rear door speaker group |
22J |
| H4/5 |
Left front door speaker |
24K |
| H4/54 |
Left rear surround speaker |
22K |
| H4/54 |
Left rear surround speaker |
23L |
| H4/57 |
Right rear surround speaker |
22K |
| H4/57 |
Right rear surround speaker |
23L |
| H4/6 |
Right front door speaker |
24K |
| H4/64 |
Left front door woofer |
26K |
| H4/65 |
Right front door woofer |
26K |
| H4/66 |
Left rear door woofer |
26L |
| H4/67 |
Right rear door woofer |
26L |
| H4/68 |
Left front door Sound tweeter |
22K |
| H4/69 |
Right front door Sound tweeter |
22K |
| H4/72 |
Left front door Sound woofer and midrange speaker group |
22L |
| H4/73 |
Right front door Sound woofer and midrange speaker group |
22L |
| LVDS |
Low voltage differential signal |
11E |
| MOST |
Media Oriented System Transport |
14E |
| MOST |
Media Oriented System Transport |
19F |
| MOST |
Media Oriented System Transport |
24F |

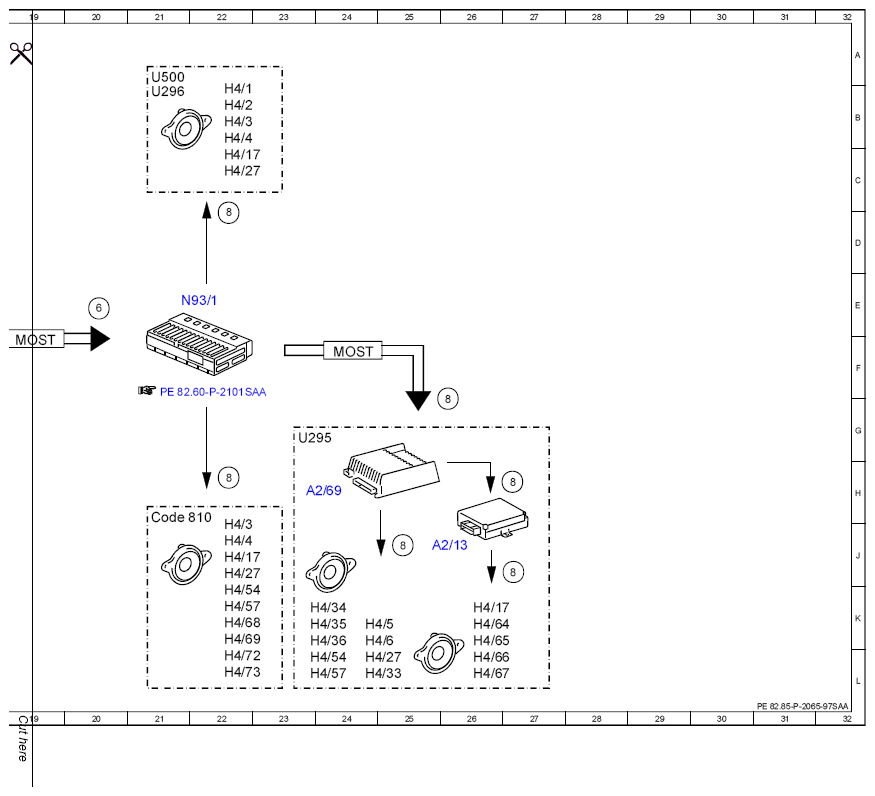

| N73 |
EIS [EZS] control unit |
2A |
| N93 |
Central gateway control unit |
3E |
| N93/1 |
Audio tuner control unit |
22E |
| U253 |
Not valid for SPLITVIEW display |
10A |
| U295 |
Valid for expanded sound system |
23G |
| U296 |
Not valid for expanded sound system |
21B |
| U500 |
Not valid for Sound System |
21A |
| U52 |
Valid for {{Japan}} |
|
| U52 |
Valid for {{Japan}} |
|
| U54 |
Valid for all except {{Japan}} |
7A |
