| A0 |
Explanation of color codes |
40 L |
| A2/12 |

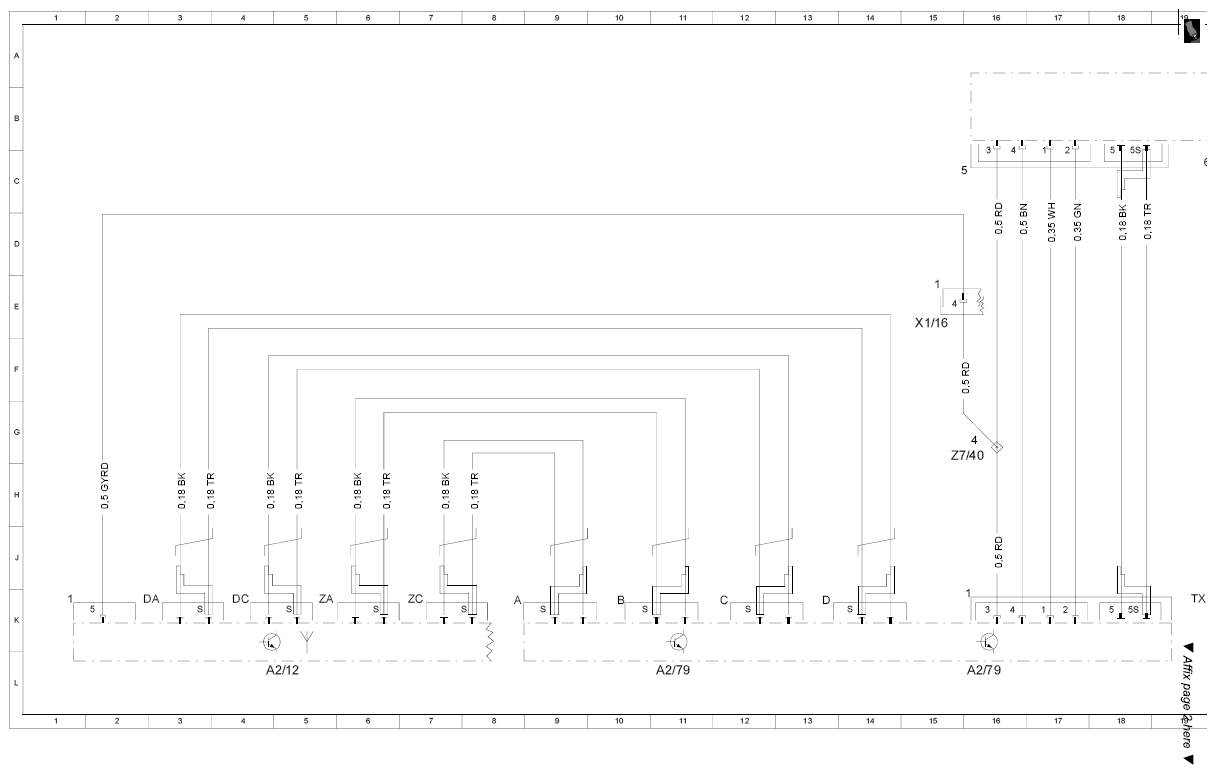

Rear window antenna amplifier module |
4 L |
| A2/12 |
Rear window antenna amplifier module |
40 L |
| A2/37 |
VICS control module |
31 L |
| A2/49a1 |
CTEL antenna |
37 L |
| A2/49a2 |
GPS antenna |
40 L |
| A2/79 |
TV antenna selector |
11 L |
| A2/79 |
TV antenna selector |
16 L |
| A2/91 |
Bluetooth antenna |
34 L |
| A2/91x1 |
Bluetooth antenna connector |
34 J |
| A2/94 |
Electronic toll collection (ETC) antenna |
27 L |

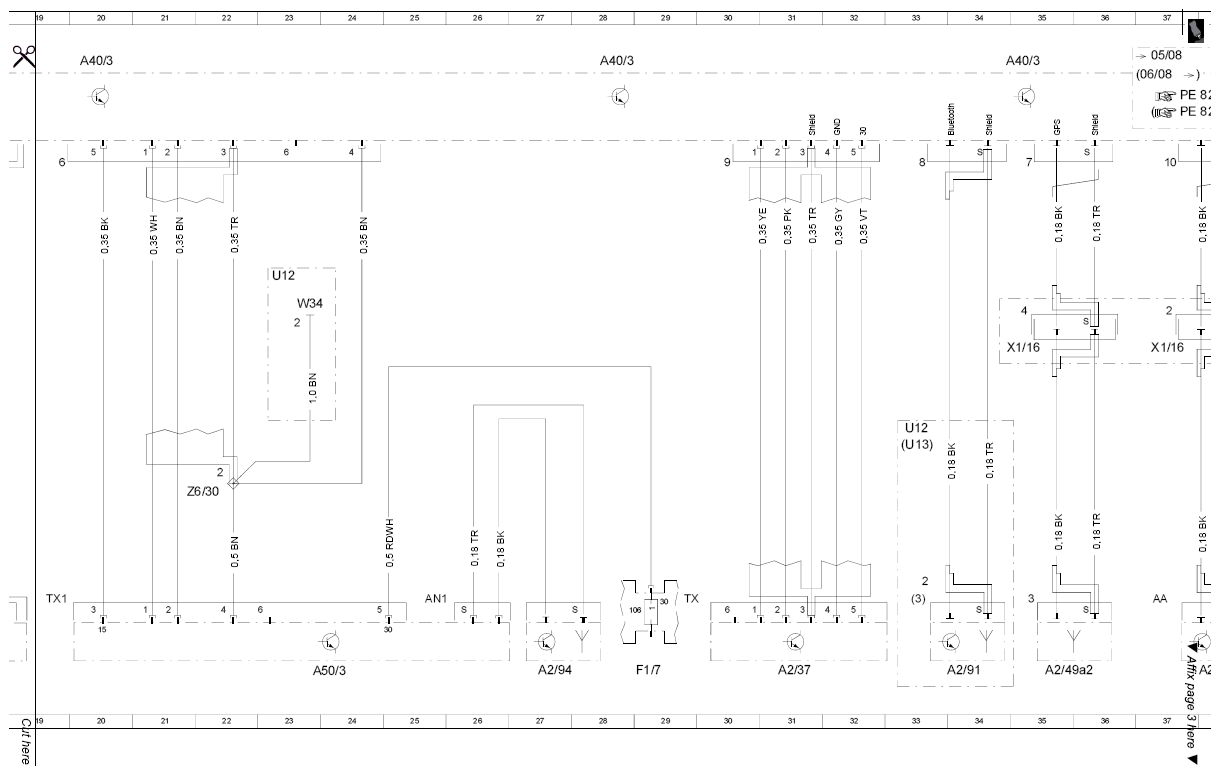

| A40/3 |
COMAND control unit |
4 A |
| A40/3 |
COMAND control unit |
12 A |
| A40/3 |
COMAND control unit |
20 A |
| A40/3 |
COMAND control unit |
28 A |
| A40/3 |
COMAND control unit |
36 A |
| A40/3 |
COMAND control unit |
40 A |
| A50/3 |
Electronic toll collection (ETC) control unit |
23 L |
| F1/7 |
Left instrument panel fuse box |
29 L |
| F1/7f106 |
Fuse 106 |
29 K |
| U12 |
Valid for left-hand steering |
23 E |
| U900 |
Further line routing not clarified at time of publication |
38 H |
| W34 |
Ground (left footwell) |
23 E |
| X1/16 |
Roof antenna connector |
15 E |
| X1/16 |
Roof antenna connector |
34 F |
| X1/16 |
Roof antenna connector |
36 F |
| X1/16 |
Roof antenna connector |
40 F |
| X1/16 |
Roof antenna connector |
40 F |
| X39/37 |
CTEL separation point |
39 L |
| Z6/30 |
Circuit 31 connector sleeve |
21 H |
| Z7/40 |
Circuit 30 connector sleeve |
15 H |
