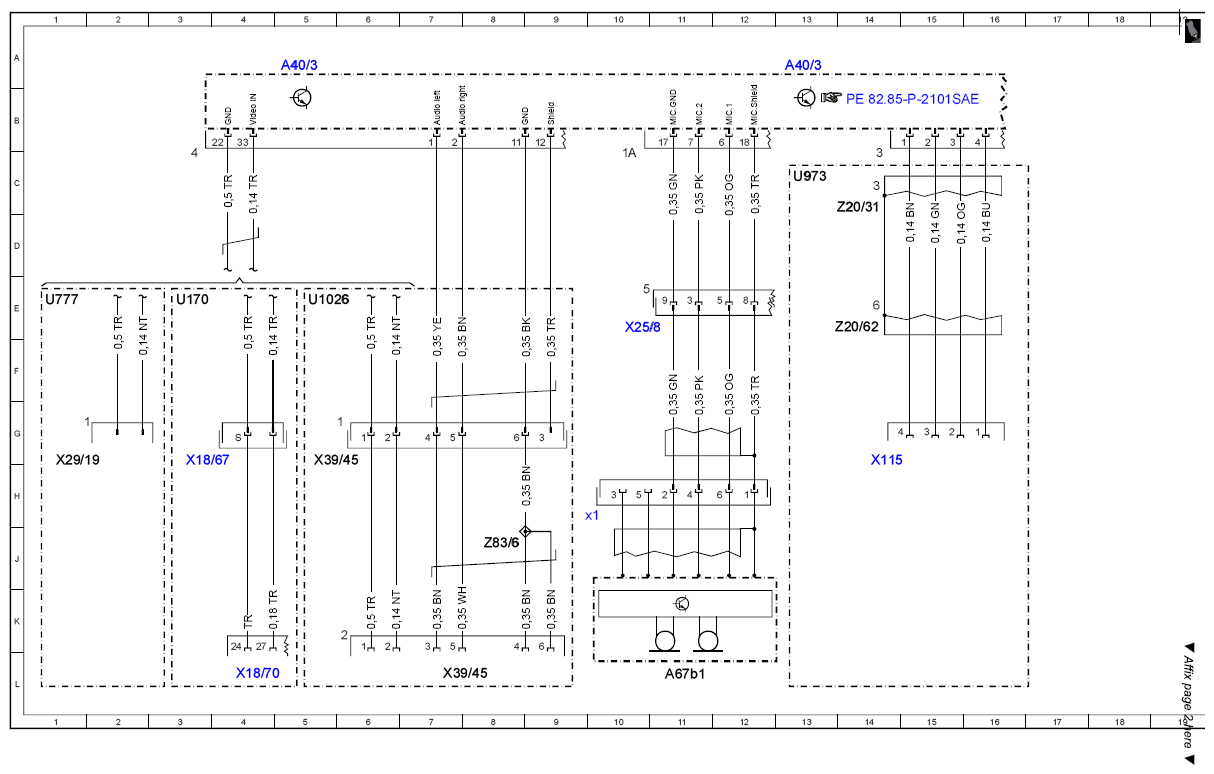

| A0 |
Color code key |
23L |
| A40/3 |
COMAND control unit |
5A |
| A40/3 |
COMAND control unit |
13A |
| A67b1 |
Hands-free system microphone group |
11L |
| A67b1x1 |
Hands-free system microphone group connector |
10H |
| U1026 |
Not valid for media interface |
5E |
| U170 |
Valid for media interface |
3E |
| U777 |
Valid for navigation |
1E |
| U973 |
Valid for USB interface |
13C |
| X115 |
USB (Universal Serial Bus) connector |
14H |
| X18/67 |
Media interface connector 1 |
3H |
| X18/70 |
Media interface connector |
4L |
| X25/8 |
Overhead control panel and FFS [RBA] connector |
10E |
| X29/19 |
F-BAS signal connector (COMAND to navigation/China) |
1H |
| X39/45 |
Walkman separation point |
8L |
| X39/45 |
Walkman separation point |
6H |
| Z20/31 |
Tracer wire connector sleeve |
14C |
| Z20/62 |
Screening end connector sleeve |
14E |
| Z83/6 |
AUX jack shielding connector sleeve |
8J |
