Cockpit Management and Data System (COMAND) control unit wiring Schematic - PE82.85-P-2101-97SAE

Code: Designation: Position:
A0 Color code key 80L
A2/49a2 GPS antenna 70L
A2/5 Antenna splitter 73L
A2/91 Bluetooth antenna 67L
A28/3 E-net compensator 45L
A34/13 Rear handset cradle 48L
A34/7 Bluetooth module 51L
A40/10 SPLITVIEW display 21L
A40/10 SPLITVIEW display 26L
A40/3 COMAND control unit 3A
A40/3 COMAND control unit 12A
A40/3 COMAND control unit 20A
A40/3 COMAND control unit 28A
A40/3 COMAND control unit 36A
A40/3 COMAND control unit 44A
A40/3 COMAND control unit 52A
A40/3 COMAND control unit 60A
A40/3 COMAND control unit 69A
A40/4 DVD player 6L
A40/4 DVD player 10L
A40/8 COMAND display 21L
A40/8 COMAND display 26L
A90/1 TV combination tuner (analog/digital) 13L
CAN A Telematics CAN 34K
CAN A Telematics CAN 32K
CAN F Central CAN 37K
F1/7 Left instrument panel fuse box 29L
F1/7f99 Fuse 99 28K
N10/2 Rear SAM control unit with fuse and relay module 41L
N10/2 Rear SAM control unit with fuse and relay module 55L
N10/2H29 Fuse 129 53K
N123/4 Emergency call system control unit 60L
N66/10 Backup camera voltage supply module 3L
U1 Valid for {{USA}} 58E
U1 Valid for {{USA}} 71E
U12 Valid for left-hand drive vehicles 65E
U13 Valid for right-hand drive vehicles 65E
U2 Valid for all except{{USA}} 43E
U2 Valid for all except{{USA}} 69E
U43 Valid for ECE 50G
U563 Valid for rear entertainment (DVD) 5E
U899 Valid for backup camera 1E
U982 Valid for SPLITVIEWdisplay 15E
U982 Valid for SPLITVIEW display 15C
U983 Valid for Audio/COMAND display 15C
W43 Ground (reference, image transmission systems) 26H
W43 Ground (reference, image transmission systems) 41E
W6 Ground (left wheelhouse in luggage compartment) 53L
X1/16 Roof antenna connector 69H
X18 Cockpit wiring harness and FFS [RBA] connector 37H
X18 Cockpit wiring harness and FFS [RBA] connector 25H
X18 Cockpit wiring harness and FFS [RBA] connector 16E
X30/20 Central CAN voltage distributor connector 37L
X30/35 Telematics CAN voltage distributor connector 34L
X39/30 Headphones connecting point 18H
Z20/31 Tracer wire connector sleeve 22H
Z20/31 Tracer wire connector sleeve 22C
Z20/62 Screening end connector sleeve 16G
Z6/56 Circuit 31 connector sleeve 52G
Z6/56 Circuit 31 connector sleeve 48G
Z7/40 Tml. 30 connector sleeve 51G
Z7/40 Tml. 30 connector sleeve 49G
Z99/10 E-net compensator connector sleeve 47G

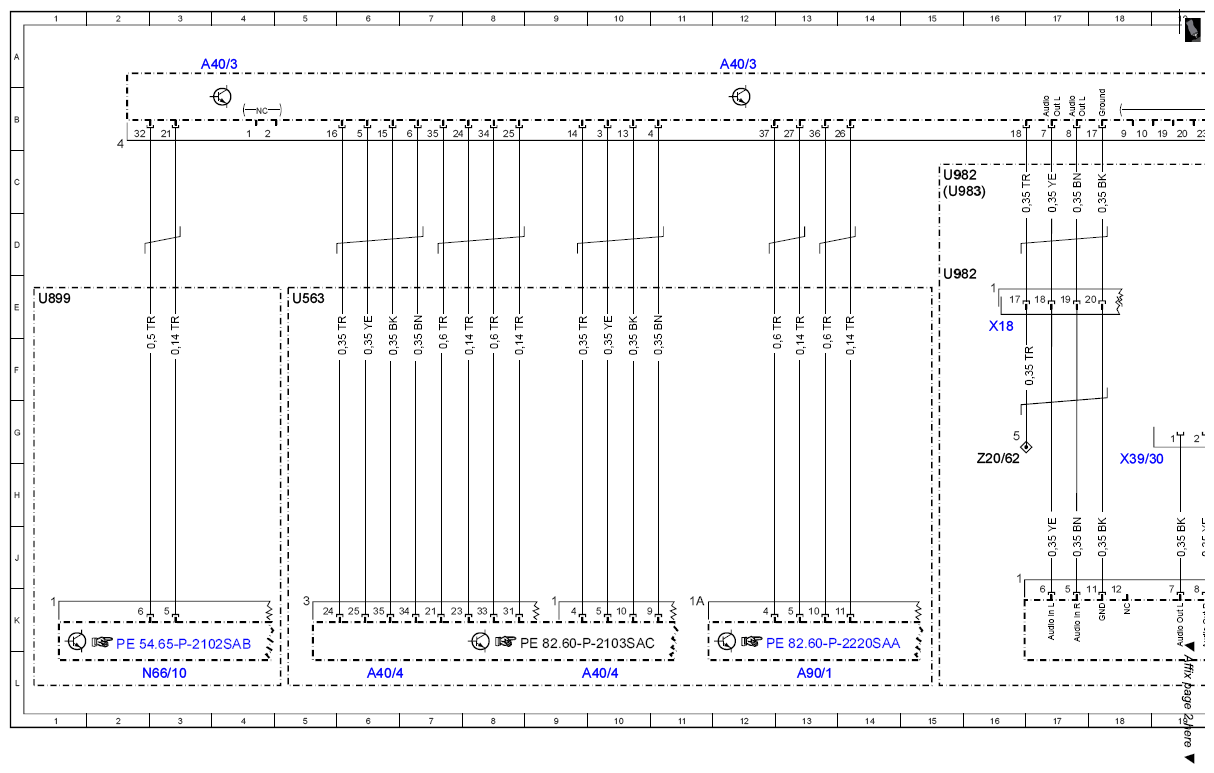

Fig 1: Cockpit Management And Data System (COMAND) Control Unit Wiring Schematic (1 Of 5)
G07602578Courtesy of MERCEDES-BENZ USA

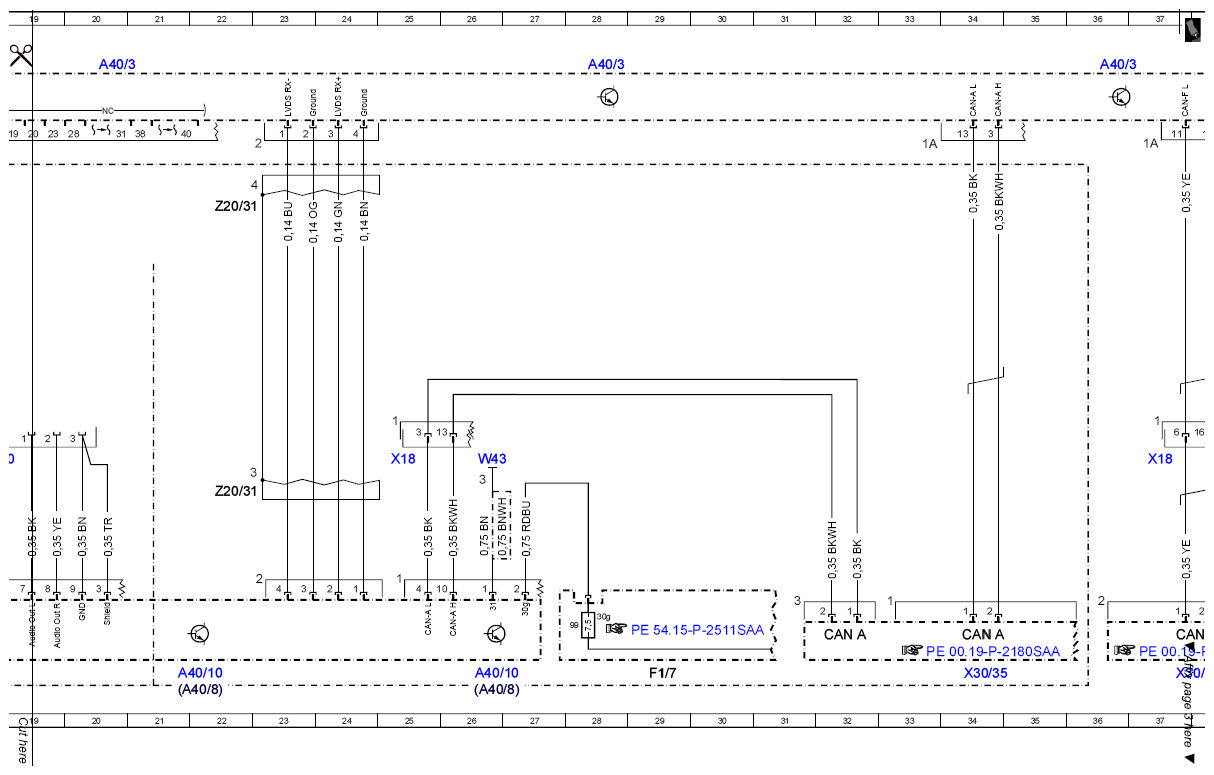

Fig 2: Cockpit Management And Data System (COMAND) Control Unit Wiring Schematic (2 Of 5)
G07602579Courtesy of MERCEDES-BENZ USA

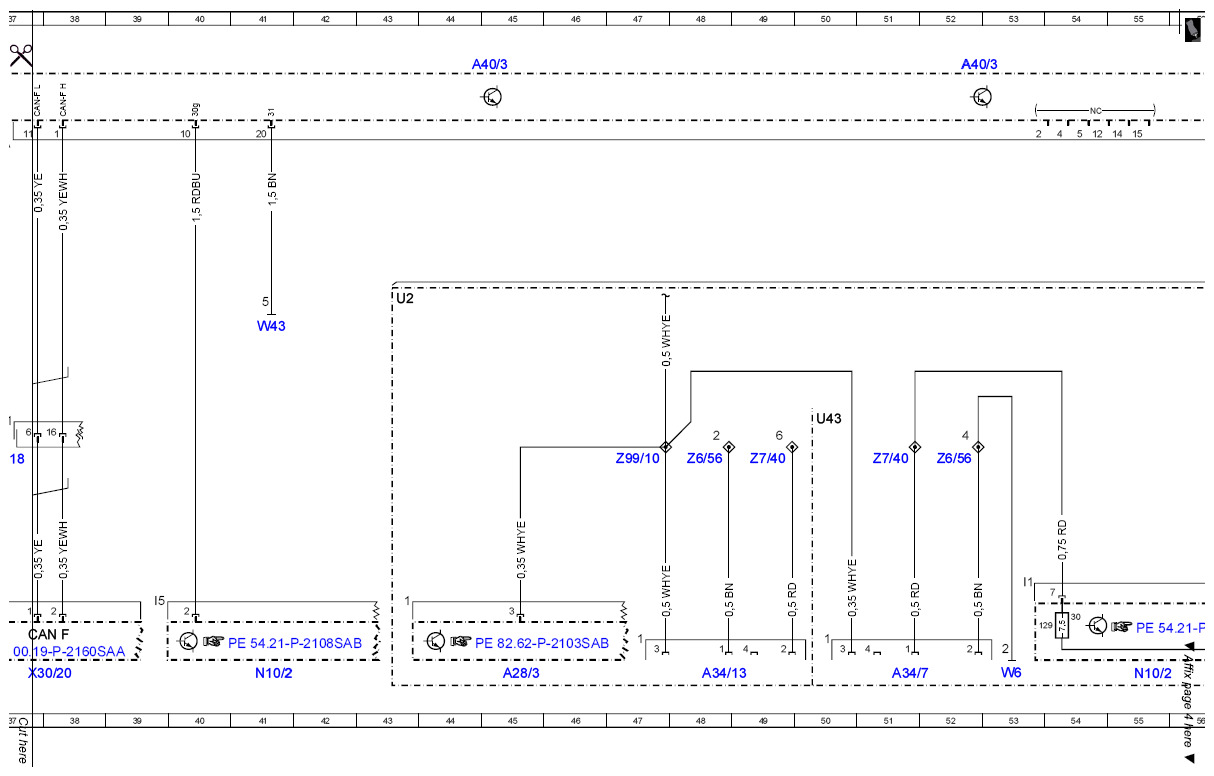

Fig 3: Cockpit Management And Data System (COMAND) Control Unit Wiring Schematic (3 Of 5)
G07602580Courtesy of MERCEDES-BENZ USA

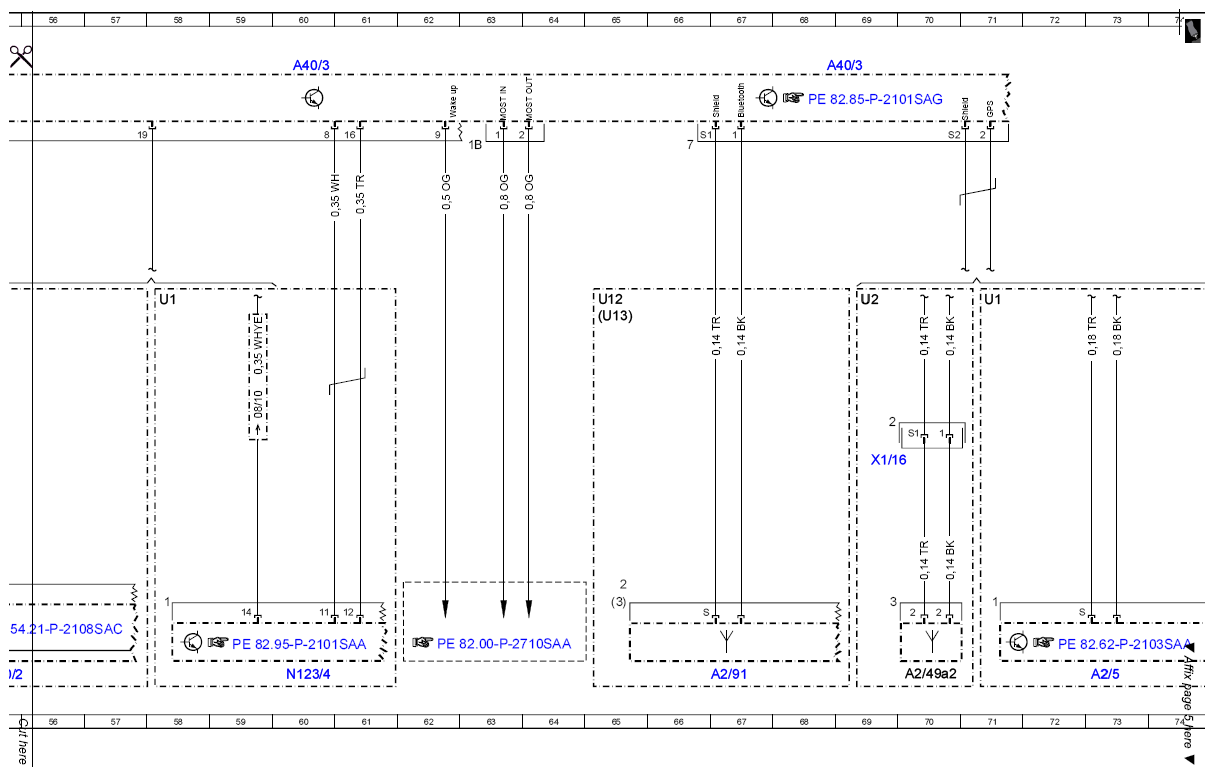

Fig 4: Cockpit Management And Data System (COMAND) Control Unit Wiring Schematic (4 Of 5)
G07602581Courtesy of MERCEDES-BENZ USA
Fig 5: Cockpit Management And Data System (COMAND) Control Unit Wiring Schematic (5 Of 5)
G07602582Courtesy of MERCEDES-BENZ USA
