Check brake lining thickness - AP42.10-P-4253A
MODEL 126. 164, 166, 169, 171, 172, 201, 204, 207, 209, 211, 212, 216, 218, 219, 221, 230, 240, 245, 246, 251
| Checking | |||
|---|---|---|---|
| Risk of death caused by vehicle slipping or toppling off of the lifting platform. | Align vehicle between columns of vehicle lift and position four support plates at vehicle lift support points specified by vehicle manufacturer. | AS00.00-Z-0010-01A | |
| Risk of injury to skin and eyes caused by handling hot or glowing objects. | Wear safety gloves, protective clothing and safety glasses, if necessary. | AS00.00-Z-0002-01A | |
| Notes on repairs to brake system | Model 212, 218 with code (B07) Ceramic brake system | AH42.00-P-0003-01RQ | |
| Notes on repairs to brake system | AH42.00-P-0003-01A | ||

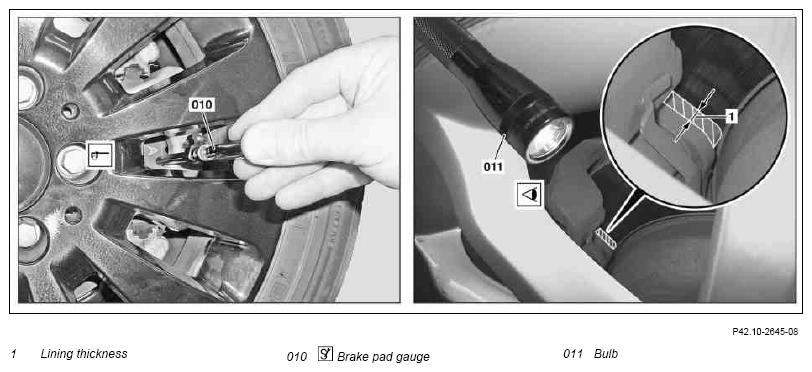

| 1 | Check lining thickness (1) of brake pads | For model 164, 166, 169, 172, 204, 207, 209, 212, 218, 230, 245, 251, model 216 (except 216.374/377/379), model 221 (except 221.074/077/174/177/179): Measure thickness of brake pads. |
AP42.10-P-4253-01GZ |

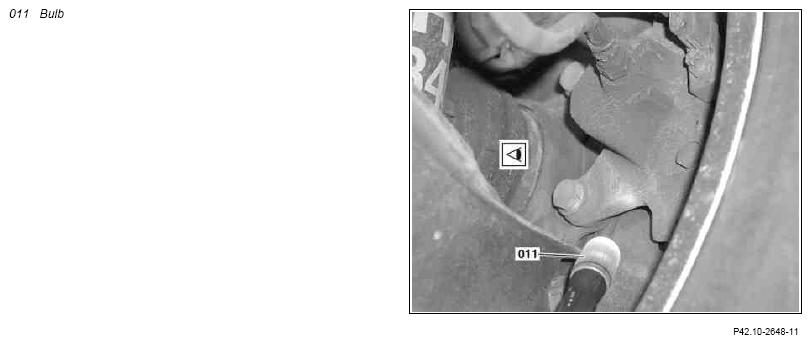

| Figure | |||
| Figure | |||

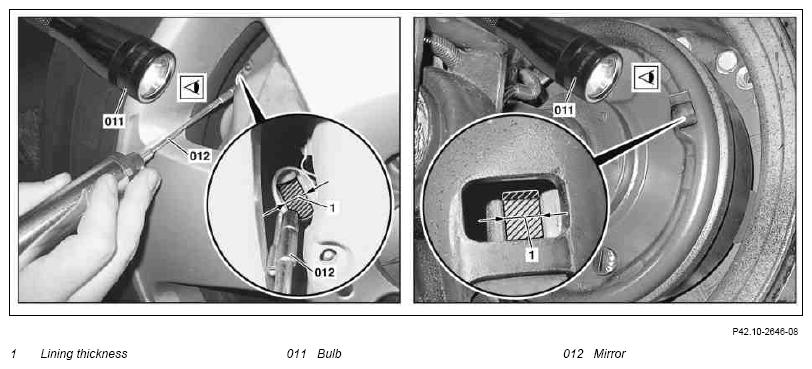

| 2 | Remove stop plugs from check bores and check lining thickness (1) of brake shoes | Vehicles with drum brakes. |
|
| 3 | Install stop plugs for check bores | Vehicles with drum brakes. | |
| 4 | Determine estimated remaining service distance of brake linings and agree on immediate or later replacement of brake pads/shoes with customer | AP42.10-P-4253-02A | |
| 5 | Replace brake pads or brake shoes | Model 169.006/007/008/031/032/033/ 034/306/307/308/331/332/333/334, Model 245.207/208/231/232/233/234 |
AR42.10-P-1600AK |
| Model 245.286 | AR42.10-P-1600FZ | ||
| Model 166 | AR42.10-P-1600GQ | ||
| Model 171.442/445/454 | AR42.10-P-1600V | ||
| Model 171.456/458 | AR42.10-P-1600VA | ||
| Model 172 with undivided brake caliper support | AR42.10-P-1600W | ||
| Model 172 with divided brake caliper support | AR42.10-P-1600WA | ||
| Model 209.316/341/342/343/361/365/ 441/442 /461/465 | AR42.10-P-1600P | ||
| Model 209.372/375/ 472/475, Model 209.376/476 up to 23.4.04 | AR42.10-P-1600PF | ||
| Model 209.376 as of 24.4.04, Model 209.377, Model 209.476 as of 24.4.04, Model 209.477, 171.473 | AR42.10-P-1600AC | ||
| Model 211.026 up to 31.8.03, Model 211.065 up to 31.8.03, Model 211.028/029/056/070/072/223/ 226/256/265/270/272/616/620, Model 211.041/241 with code (950) EVOLUTION AMG sport package or with code (952) Sport package, Model 211. 252/254 without code (494) California version, without code (498) Japan version, without code (625) Australia version, Model 211.052/054 with code (950) EVOLUTION AMG sport package or with code (952) Sport package, Model 211.057/257 without Code (494) California version, Model 211.024 with code (Z04) Light armoring or with code (950) EVOLUTION AMG sport package or with code (952) Sport package, model 230.454/456/458/467/471/475 |
AR42.10-P-1600R | ||
| Model 211.076/077/276/277 Model 230.470/472/474/476/477/479 |
AR42.10-P-1600RA | ||
| Model 211.004/006/007/008/016/020/ 022/023/042/061/080/082/083/084/087/ 089/090/092/206/207/208/216/220/ 222/242/261/280/282/283/284/287/ 289/290/292/606/608, Model 211.026/065 as of 1.9.03, Model 211.041/241 without EVOLUTION AMG sport package, sport package, Model 211.252/254 with code (494) California version, with code (498) Japan version, with code (625) Australia version, Model 211.052/054 without EVOLUTION AMG sport package, sport package, Model 211.057/257 with Code (494) California version, Model 211.024 without light armoring, sport package EVOLUTION AMG, sport package |
AR42.10-P-1600T | ||
| Model 218 except 218.374 | AR42.10-P-1600EL | ||
| Model 219 | AR42.10-P-1600TX | ||
| Model 246 Remove/install brake disk, brake caliper and brake pads of the front wheel brake |
AR42.10-P-1600NKB | ||
| Model 204.0/2/9 with divided piston | AR42.10-P-0225CV | ||
| Model 204.0/2/9 with undivided brake caliper support | AR42.10-P-0225CW | ||
| Model 207, 212 with divided brake caliper support | AR42.10-P-0225EV | ||
| Model 207, 212 with undivided brake caliper support | AR42.10-P-0225EW | ||
| Model 207, 212 with fixed-caliper brake except 212.074/077/274/277 | AR42.10-P-0225EWF | ||
| Model 204.077/277 Model 212.077/277, 218.374 except code (B07) Ceramic brake system |
AR42.10-P-0225CMG | ||
| Model 212.077/277, 218.374 with code (B07) Ceramic brake system Model 212.074/274 Removing, checking and installing rear axle brake pads |
AR42.10-P-0225QQ | ||
| Model 169.006/007/008/031/032/033/ 034/306 /307/308/331/332/333/334 Model 245.207/208/231/232/233/234 |
AR42.10-P-1700AK | ||
| Model 245.286 | AR42.10-P-1700FZ | ||
| Model 171 | AR42.10-P-1700V | ||
| Model 166, 172 | AR42.10-P-1700W | ||
| Model 209 | AR42.10-P-1700P | ||
| Model 211.004/006/007/008/016/020/ 022/023/024/026/028/029/041/042/052/ 054/056/057/061/065/070/072/080/ 082/083/084/087/089/090/092/206/ 207/208/216/220/222/223/226/241/ 242/252/254/256/257/261/265/270/ 272/280/282/283/284/287/289/290/ 292/606/608/616/620, Model 230.456/467/471/475 | AR42.10-P-1700R | ||
| Model 211.076/077/276/277 Model 230.470/472/474/476/477/479 |
AR42.10-P-1700RA | ||
| Model 218 except 218.374 | AR42.10-P-1700EL | ||
| Model 219.322/354/356/357/372/375 | AR42.10-P-1700TX | ||
| Model 219.376/377 | AR42.10-P-1700TZ | ||
| Model 246 Removing/installing brake disk, brake caliper and pads of rear wheel brake |
AR42.10-P-1700NKB | ||
| Model 204 except 204.077/277 | AR42.10-P-0250CW | ||
| Model 207, 212 except 212.074/077/274/277 | AR42.10-P-0250EW | ||
| Model 204.077/277, 212.077/277, 218.374 Model 212.074/274 Remove/install brake pad on floating brake caliper |
AR42.10-P-0250CMG | ||
| Model 164 | AR42.10-P-0160GZ | ||
| Model 216, 221 | AR42.10-P-0160SX | ||
| Model 251 Remove/install brake pads on fixed caliper |
AR42.10-P-0160RT | ||
| Model 216, 221 Replacing and installing brake pads |
AR42.10-P-0161SX | ||
| Model 240, brake pads on front axle | AR42.10-P-0170HV | ||
| Model 240, brake pads on rear axle | AR42.10-P-0170HH | ||
| Model 201 | ra42001240160x | ||
| Model 126 | ra42001260160x |
