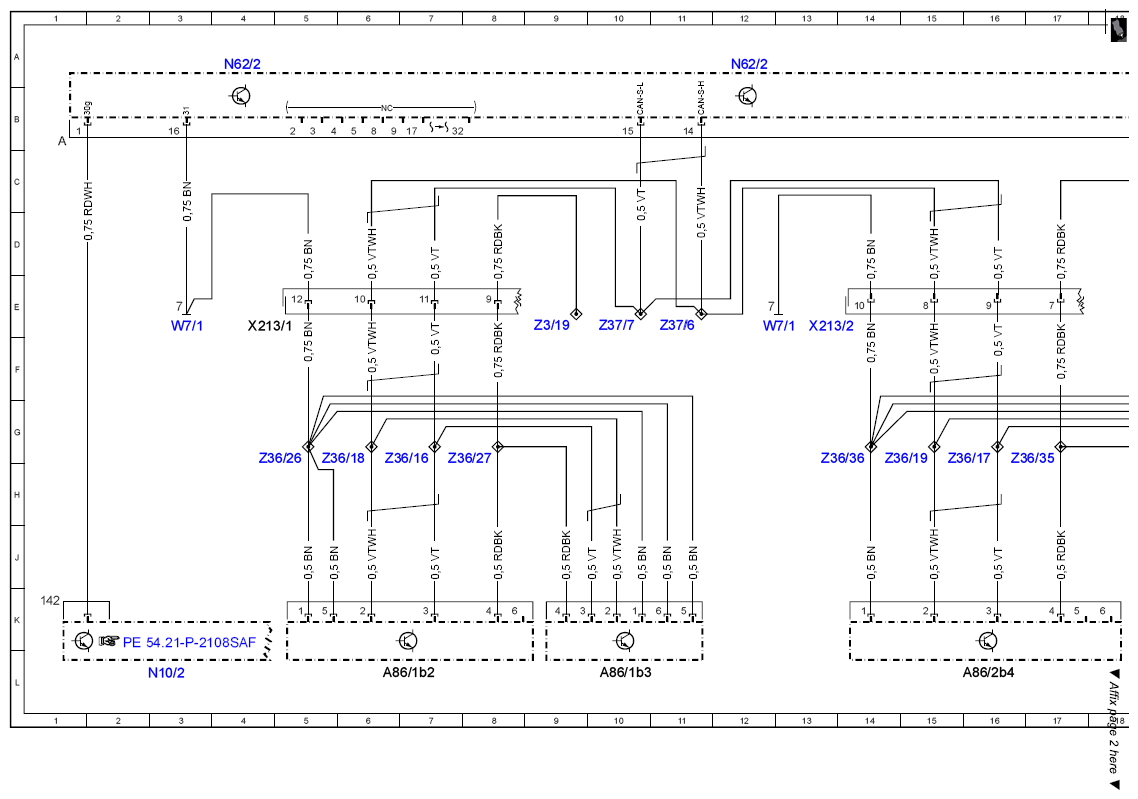

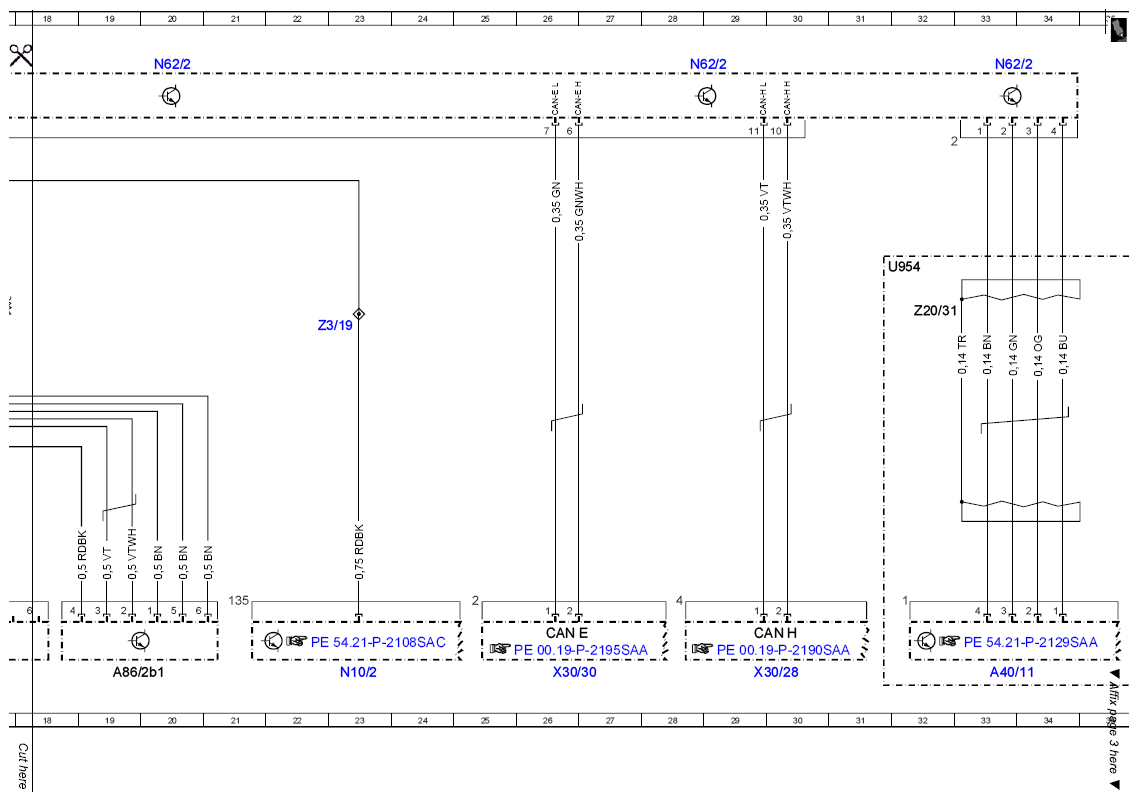

| A0 |
Color code key |
40L |
| A40/11 |
Multifunction camera |
33L |
| A86/1b2 |
Left inner radar sensor, front bumper |
6L |
| A86/1b3 |
Right inner radar sensor, front bumper |
10L |
| A86/2b1 |
Right outer radar sensor, rear bumper |
19L |
| A86/2b4 |
Left outer radar sensor, rear bumper |
16L |
| CAN E |
Chassis CAN |
26K |
| CAN H |
Vehicle dynamics CAN |
30K |
| N10/2 |
Rear SAM control unit with fuse and relay module |
3L |
| N10/2 |
Rear SAM control unit with fuse and relay module |
23L |
| N62/2 |
Video and radar sensor system control unit |
4A |
| N62/2 |
Video and radar sensor system control unit |
12A |
| N62/2 |
Video and radar sensor system control unit |
20A |
| N62/2 |
Video and radar sensor system control unit |
33A |
| N62/2 |
Video and radar sensor system control unit |
28A |
| U954 |
Valid for multifunction camera for Speed Limit Assist |
31D |
| W7/1 |
Ground (right taillamp in trunk) |
3E |
| W7/1 |
Ground (right taillamp in trunk) |
12E |
| X213/1 |
Front bumper Distronic (DTR) connecting point |
4E |
| X213/2 |
Rear bumper Distronic (DTR) connecting point |
13E |
| X30/28 |
Vehicle dynamics CAN voltage distributor connector |
29L |
| X30/30 |
Chassis CAN/FFS [RBA] voltage distributor connector |
26L |
| Z20/31 |
Tracer wire connector sleeve |
32E |
| Z3/19 |
Circuit 15 connector sleeve (fused) (PTS) |
9E |
| Z3/19 |
Circuit 15 connector sleeve (fused) (PTS) |
23E |
| Z36/16 |
Front CAN (low) sensor connector sleeve |
7G |
| Z36/17 |
Rear CAN (low) sensor connector sleeve |
16G |
| Z36/18 |
Front CAN (high) sensor connector sleeve |
6G |
| Z36/19 |
Rear CAN (high) sensor connector sleeve |
15G |
| Z36/26 |
Front DISTRONIC PLUS sensor ground connector sleeve |
5G |
| Z36/27 |
DISTRONIC front voltage supply connector sleeve |
8G |
| Z36/35 |
Rear radar sensors sensor power supply connector sleeve |
17G |
| Z36/36 |
Rear radar sensors sensor ground connector sleeve |
14G |
| Z37/6 |
CAN databus (high) connector sleeve |
11E |
| Z37/7 |
CAN bus (low) connector sleeve |
10E |
