Wiring diagram of CAN bus - engine - PE00.19-U-2200-99RAB

Code: Designation: Position:
A1 Instrument cluster 10 L
A76 Left front reversible emergency tensioning retractor 52 L
A76/1 Right front reversible emergency tensioning retractor 55 L
A80 Intelligent servo module for DIRECT SELECT 29 L
A91/1 Electrohydraulic power steering 36 L
N2/7 Restraint systems control unit 48 L
N3/10 ME-SFI [ME] control unit 17 L
N3/9 CDI control unit 22 L
N47-5 ESP control unit 32 L
N51 AIRMATIC with ADS control unit 40 L
N71 Headlamp range adjustment control unit 59 L
N73 EIS [EZS] control unit 13 L
N80 Steering column module 6 L
N88 TPM [RDK] control unit 77 L
N93 Central gateway control unit 2 L
N97 Rear axle level control system control unit 44 L
R55 CAN bus potential distributor terminating resistor 66 L
U1018 Valid for gasoline engine 276 16 E
U127 Valid for engine 272, engine 273 KE 16 E
U411 Valid for EHPS 34 G
U475 Valid for M 272 1 C
U501 Valid for xenon headlamps 57 E
U501 Valid for xenon headlamps 61 E
U502 Valid for AIRMATIC 39 E
U512 Valid for level control 43 E
U775 Valid for reversible emergency tensioning retractor 50 E
U880 Valid for engine 642 1 C
U880 Valid for engine 642 20 E
U910 Valid for Blind Spot Assist 70 F
U932 Valid for engine 642 BLUETEC 20 E
U979 Valid for vehicles with tire pressure monitor or rear axle differential lock 68 C
U980 Not valid for vehicles with tire pressure monitor or rear axle differential lock 65 E
W15/1 Ground (right footwell) 6 E
W3/11 Ground (left rear wheelhouse) 70 E
X18 Interior/cockpit connector 8 E
X22/6 Automatic transmission/intelligent servo module connector 25 H
X25/2 Engine compartment/interior compartment connector 17 H
X25/2 Engine compartment/interior compartment connector 20 H
X25/2 Engine compartment/interior compartment connector 25 E
X25/2 Engine compartment/interior compartment connector 35 E
X25/2 Engine compartment/interior compartment connector 61 H
X30/19 Passenger-side voltage distributor (CAN C) connector 4 A
X30/19 Passenger-side voltage distributor (CAN C) connector 12 A
X30/19 Passenger-side voltage distributor (CAN C) connector 20 A
X30/19 Passenger-side voltage distributor (CAN C) connector 28 A
X30/19 Passenger-side voltage distributor (CAN C) connector 36 A
X30/19 Passenger-side voltage distributor (CAN C) connector 44 A
X30/19 Passenger-side voltage distributor (CAN C) connector 52 A
X30/19 Passenger-side voltage distributor (CAN C) connector 65 A
X30/46 Rear end CAN C potential distributor connector 70 A
Y3/8 Electric control unit (VGS) 25 L
Z35/7 Cockpit CAN bus node (high) 8 H
Z35/8 Cockpit CAN bus node (low) 9 H

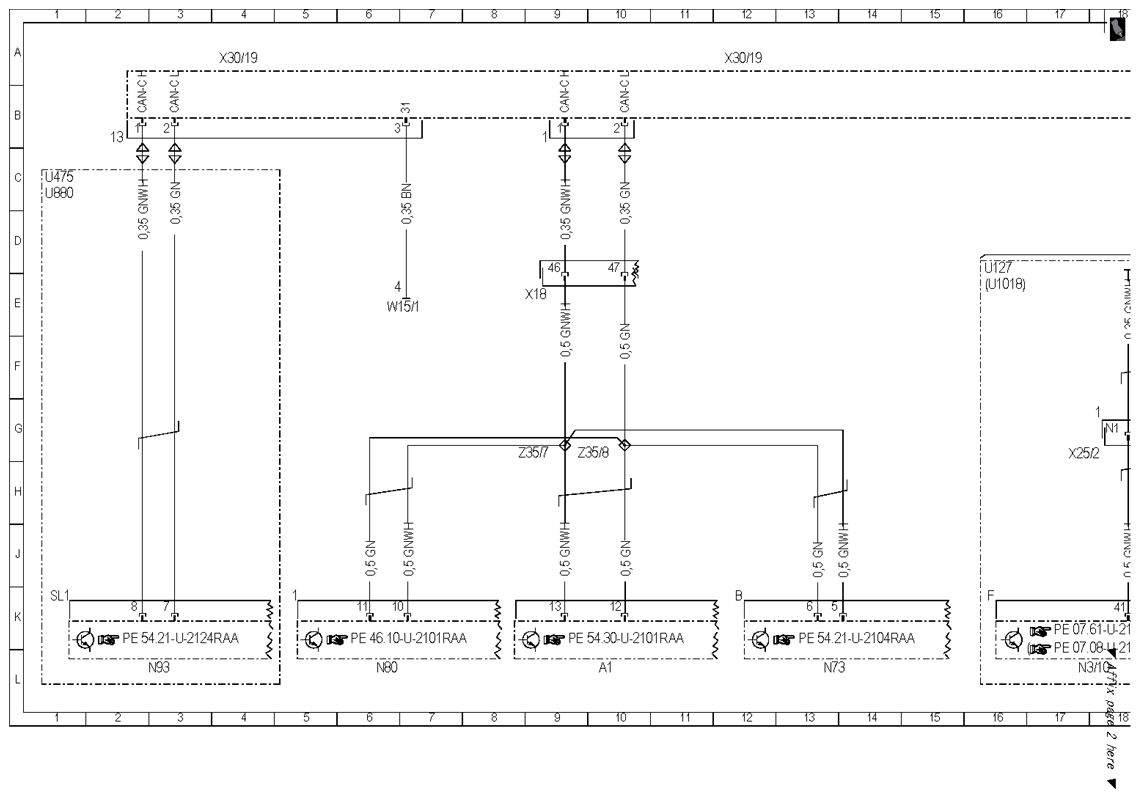

Fig 1: CAN Bus - Engine Wiring Diagram (1 Of 5)
G10120328Courtesy of MERCEDES-BENZ USA

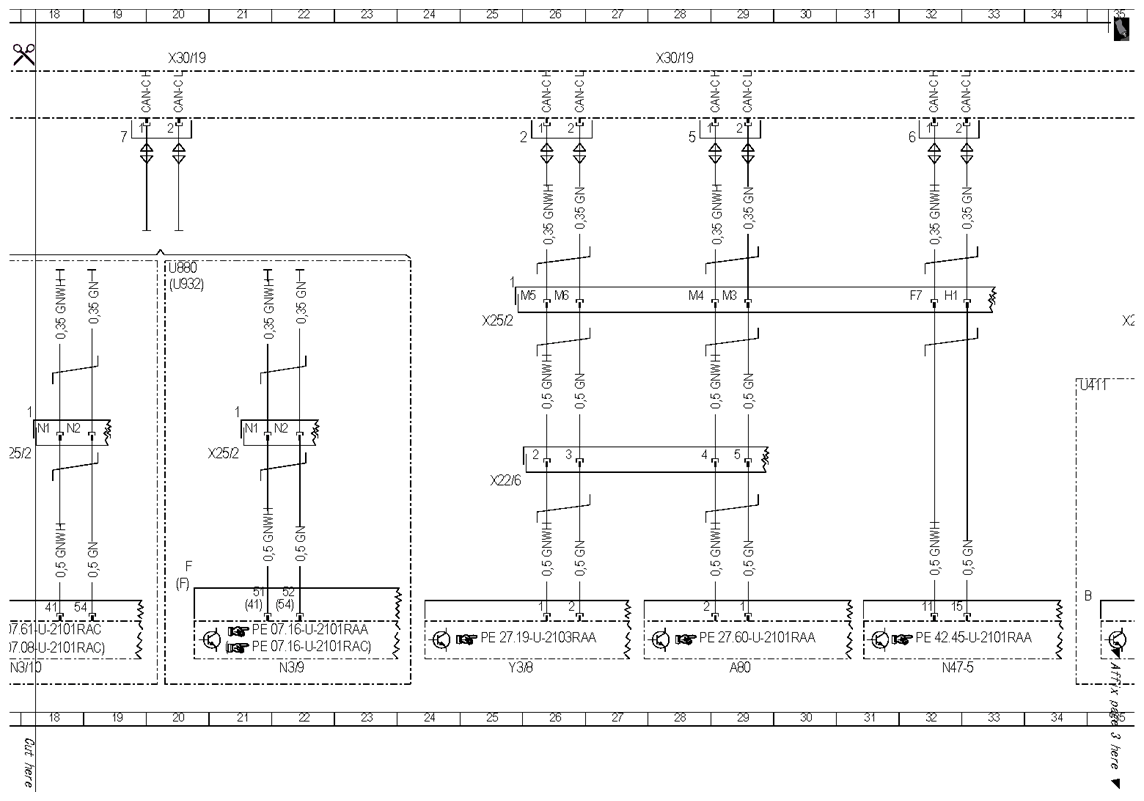

Fig 2: CAN Bus - Engine Wiring Diagram (2 Of 5)
G10120329Courtesy of MERCEDES-BENZ USA

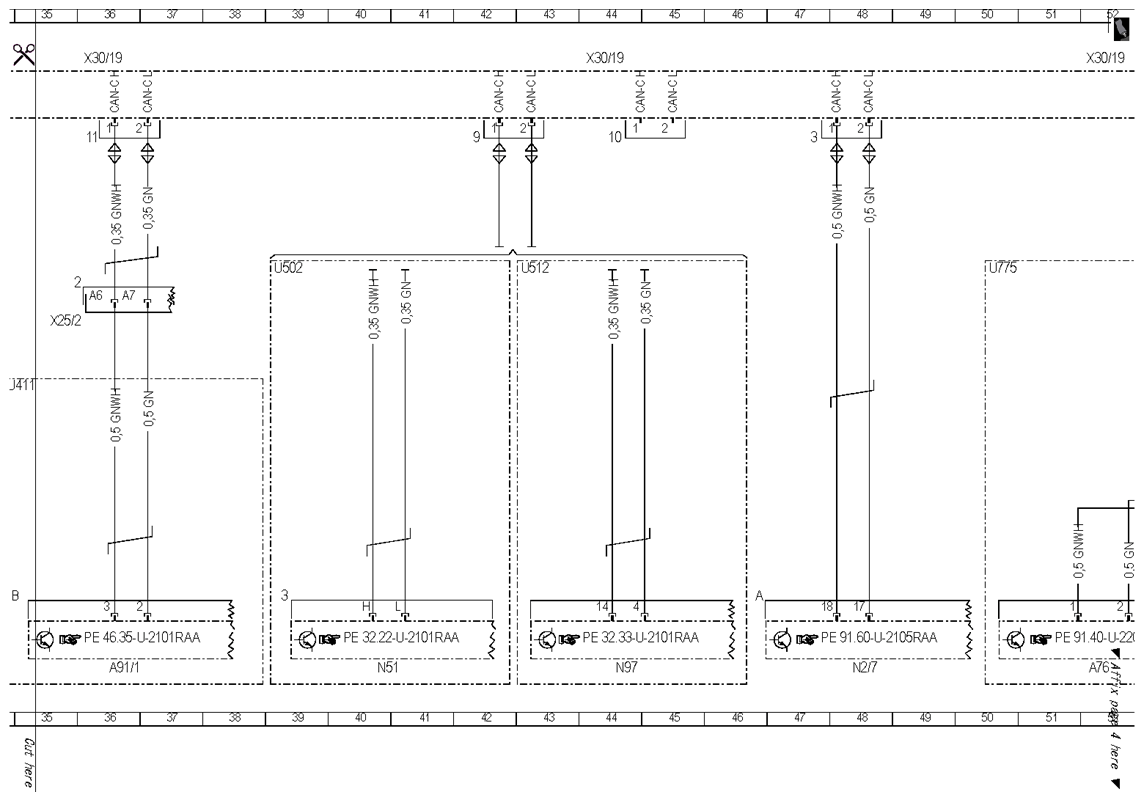

Fig 3: CAN Bus - Engine Wiring Diagram (3 Of 5)
G10120330Courtesy of MERCEDES-BENZ USA

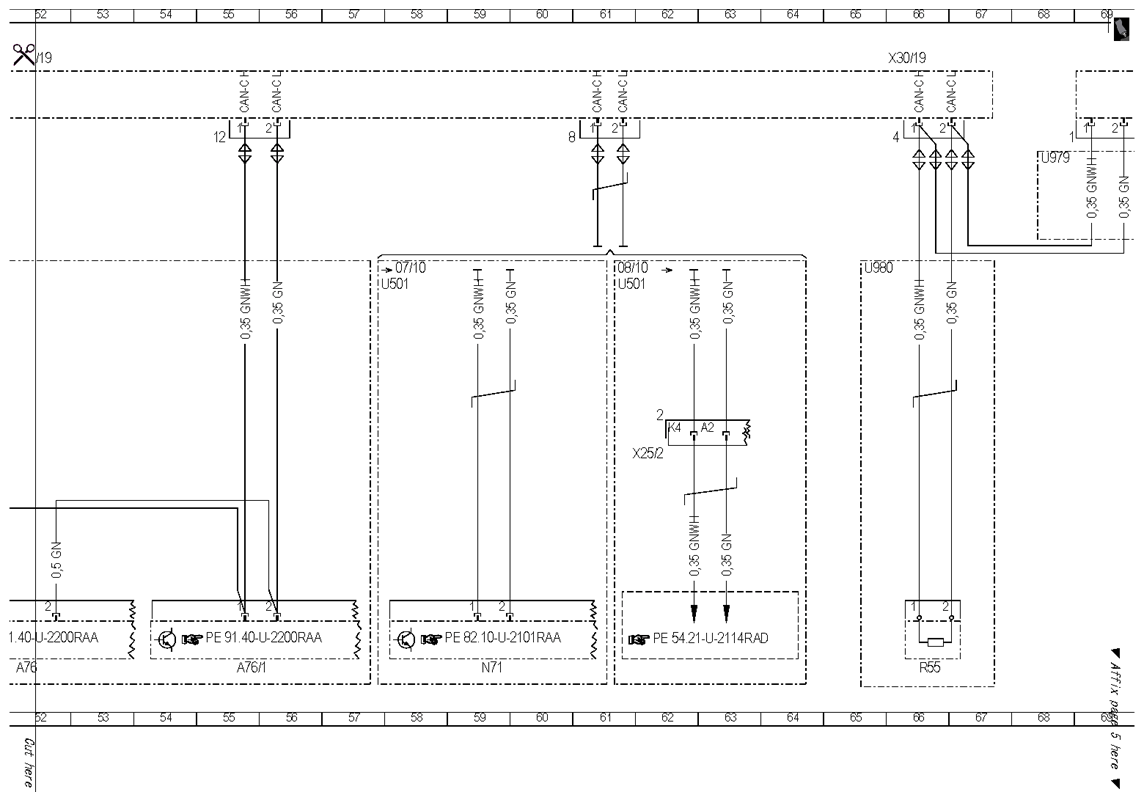

Fig 4: CAN Bus - Engine Wiring Diagram (4 Of 5)
G10120331Courtesy of MERCEDES-BENZ USA

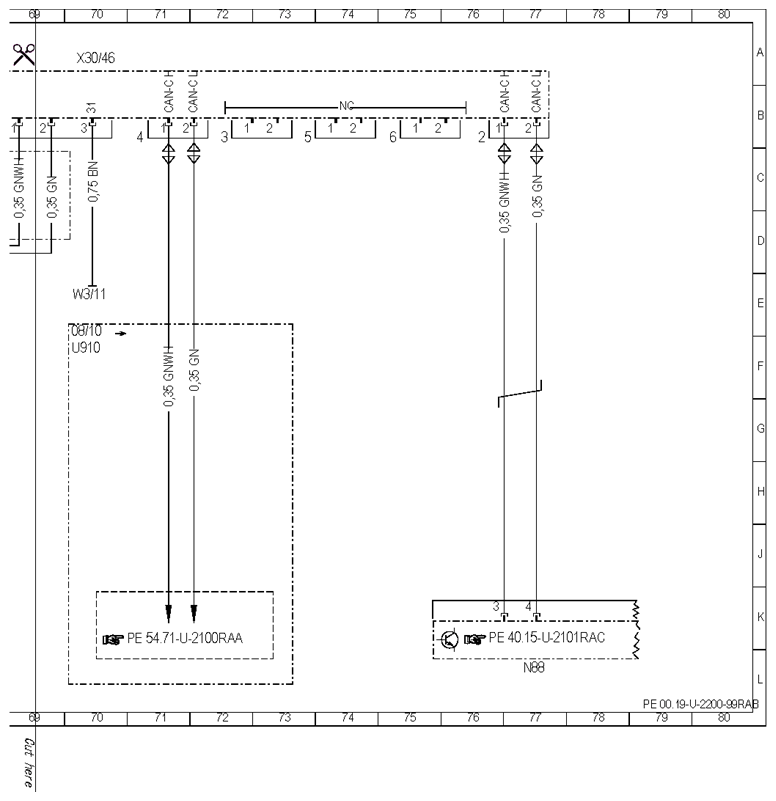

Fig 5: CAN Bus - Engine Wiring Diagram (5 Of 5)
G10120332Courtesy of MERCEDES-BENZ USA
