| 1 |
Circuit 15, status |
13E |
| 10 |
Short-range radar sensor system OFF/ON, request |
13C |
| 10 |
Short-range radar sensor system OFF/ON, request |
18C |
| 11 |
Blind Spot Assist readiness and warning indicator, request |
5D |
| 11 |
Blind Spot Assist readiness and warning indicator, request |
9D |
| 11 |
Blind Spot Assist readiness and warning indicator, request |
13D |
| 12 |
Blind Spot Assist readiness and warning indicator, actuation |
2C |
| 13 |
Instrument cluster, message |
11B |
| 14 |
Combination switch, status |
12K |
| 14 |
Combination switch, status |
15E |
| 15 |
Warning tone, request |
12B |
| 2 |
Blind spot assist, status |
12C |
| 2 |
Blind spot assist, status |
17C |
| 3 |
Engine running, signal |
18E |
| 4 |
Drivetrain operational, signal |
18F |
| 5 |
Wheel speed, signal |
17E |
| 6 |
Wheel rotation direction, signal |
17F |
| 7 |
Gear range, status |
15E |
| 8 |
Trailer recognition, status |
8C |
| 8 |
Trailer recognition, status |
11C |
| 9 |
Navigation data, signal |
8E |
| 9 |
Navigation data, signal |
11D |

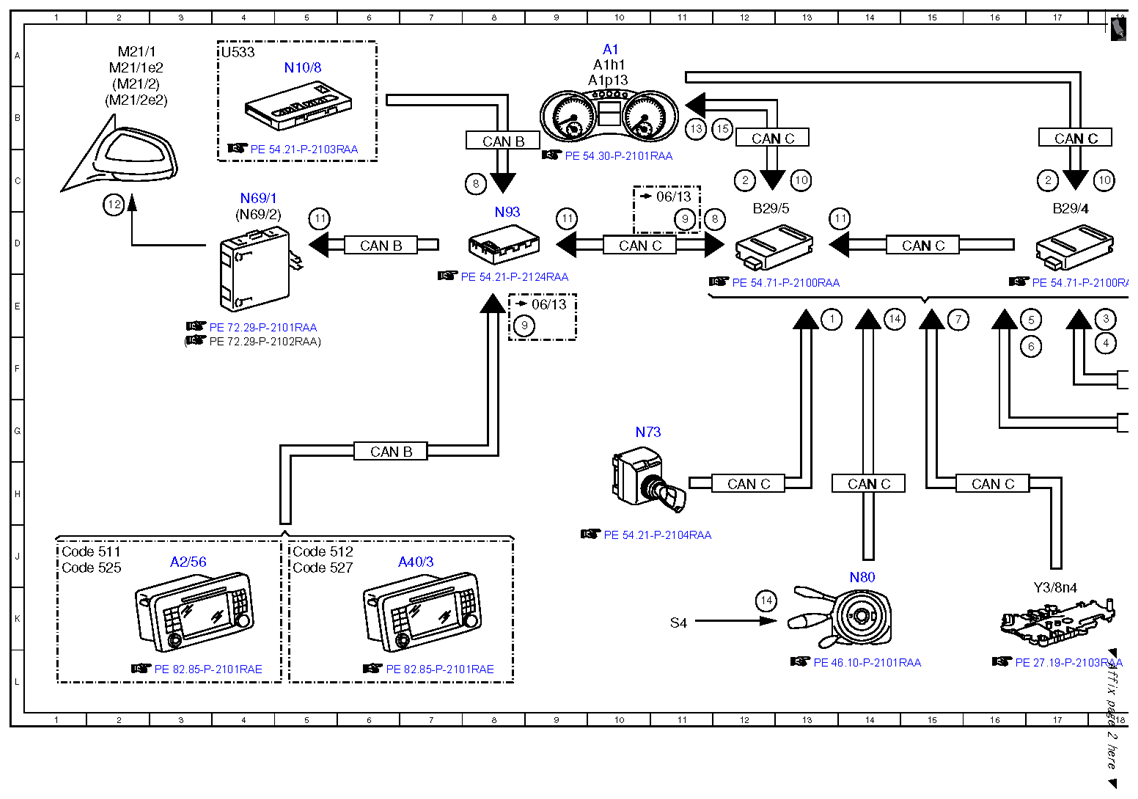

| A1 |
Instrument cluster |
10A |
| A1h1 |
Warning buzzer |
10A |
| A1p13 |
Multifunction display |
10A |
| A2/56 |
Radio and navigation unit |
3J |
| A40/3 |
COMAND operating, display and control unit |
7J |
| B29/4 |
Left rear bumper intelligent radar sensor |
17D |
| B29/5 |
Right rear bumper intelligent radar sensor |
12D |
| CAN B |
Interior CAN |
6D |
| CAN B |
Interior CAN |
6G |
| CAN B |
Interior CAN |
8B |
| CAN C |
Engine compartment CAN |
15D |
| CAN C |
Engine compartment CAN |
12B |
| CAN C |
Engine compartment CAN |
16H |
| CAN C |
Engine compartment CAN |
18F |
| CAN C |
Engine compartment CAN |
14H |
| CAN C |
Engine compartment CAN |
18G |
| CAN C |
Engine compartment CAN |
10D |
| CAN C |
Engine compartment CAN |
12H |
| CAN C |
Engine compartment CAN |
17B |
| Code 511 |
Audio 50 APS incl. DVD changer |
1J |
| Code 512 |
COMAND APS with DVD changer |
5J |
| Code 525 |
Audio 50 APS radio (CD) |
1J |
| Code 527 |
COMAND APS (with navigation) |
5J |
| M21/1 |
Left electrically adjustable and heated outside mirror |
2A |
| M21/1e2 |
Left Blind Spot Assist readiness and warning indicator |
2A |
| M21/2 |
Right electrically adjustable and heated outside mirror |
2B |
| M21/2e2 |
Right Blind Spot Assist readiness and warning indicator |
2B |
| N10/8 |
Rear SAM control unit |
5A |

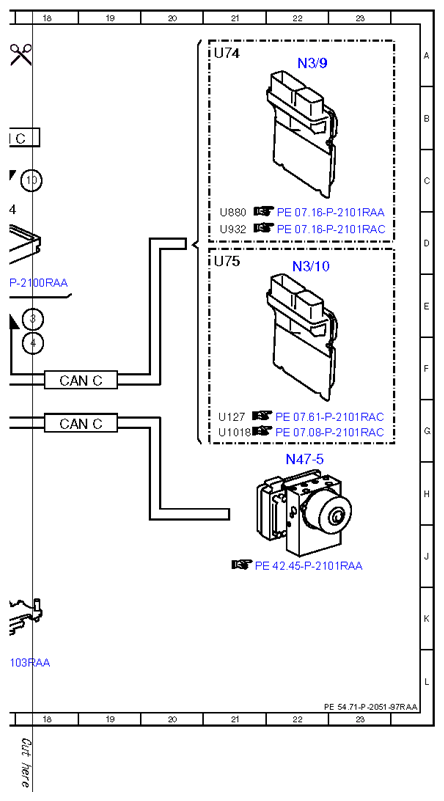

| N3/10 |
ME-SFI [ME] control unit |
22D |
| N3/9 |
CDI control unit |
22A |
| N47-5 |
ESP control unit |
22H |
| N69/1 |
Left front door control unit |
4C |
| N69/2 |
Right front door control unit |
4D |
| N73 |
EIS [EZS] control unit |
10G |
| N80 |
Steering column module |
14J |
| N93 |
Central gateway control unit |
8D |
| S4 |
Combination switch |
11K |
| U1018 |
Valid for gasoline engine 276 |
21G |
| U127 |
Valid for engine 272, engine 273 KE |
21G |
| U533 |
Valid for trailer hitch |
4A |
| U74 |
Valid for diesel engines |
21A |
| U75 |
Valid for gasoline engines |
21D |
| U880 |
Valid for engine 642 |
21D |
| U932 |
Valid for engine 642 BLUETEC |
21D |
| Y3/8n4 |
Fully integrated transmission control (VGS) control unit |
17K |
