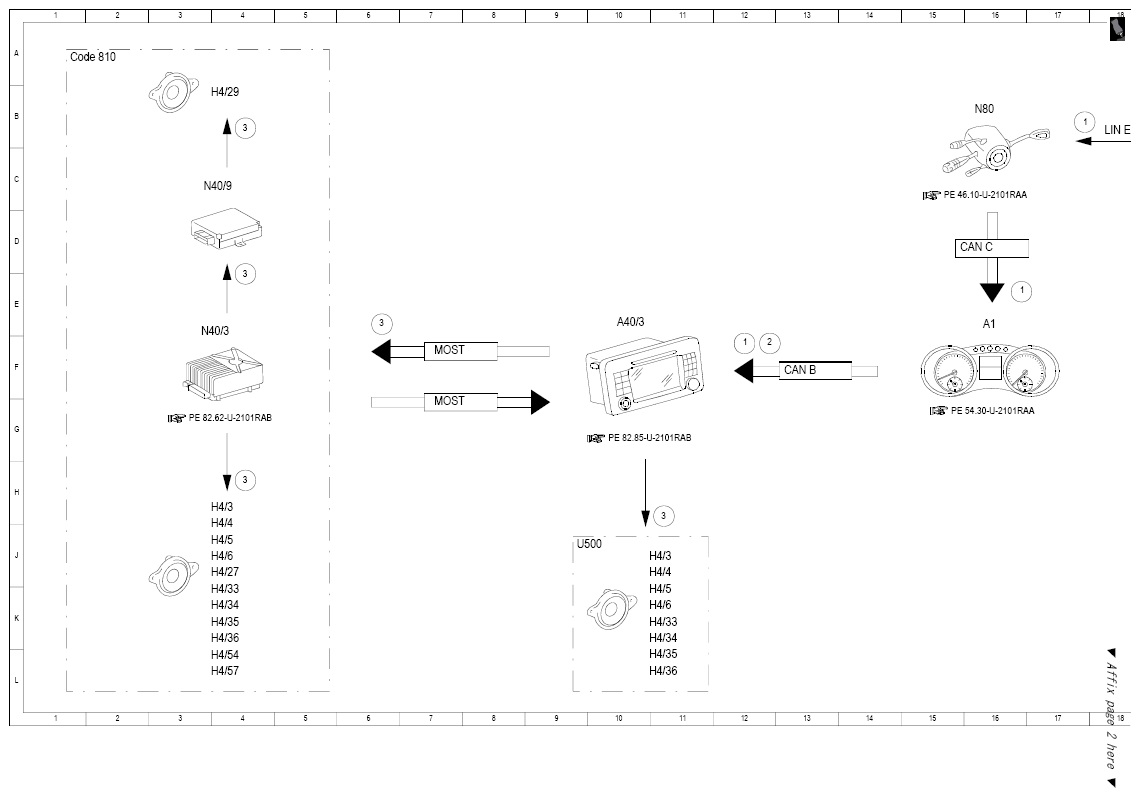

| 1 |
Volume, signal |
12 F |
| 1 |
Volume, signal |
16 E |
| 1 |
Volume, signal |
17 B |
| 2 |
Vehicle speed, signal |
12 F |
| 3 |
Audio, signal |
4 H |
| 3 |
Audio, signal |
4 E |
| 3 |
Audio, signal |
4 B |
| 3 |
Audio, signal |
6 E |
| 3 |
Audio, signal |
11 H |
| A1 |
Instrument cluster |
16 E |
| A40/3 |
COMAND operating, display and control unit |
10 E |
| CAN B |
Interior CAN |
13 F |
| CAN C |
Engine compartment CAN |
15 D |
| Code 810 |
Sound system |
1 A |
| H4/27 |
Center cockpit speaker (centerfill) |
3 J |
| H4/29 |
Subwoofer |
3 B |
| H4/3 |
Left rear door speaker |
3 H |
| H4/3 |
Left rear door speaker |
10 J |
| H4/33 |
Left front door tweeter |
3 K |
| H4/33 |
Left front door tweeter |
10 K |
| H4/34 |
Right front door tweeter |
3 K |
| H4/34 |
Right front door tweeter |
10 K |
| H4/35 |
Left rear door tweeter |
3 K |
| H4/35 |
Left rear door tweeter |
10 L |
| H4/36 |
Right rear door tweeter |
3 K |
| H4/36 |
Right rear door tweeter |
10 L |
| H4/4 |
Right rear door speaker |
3 J |
| H4/4 |
Right rear door speaker |
10 J |
| H4/5 |
Left front door speaker |
3 J |
| H4/5 |
Left front door speaker |
10 K |
| H4/54 |
Left rear surround speaker |
3 L |
| H4/57 |
Right rear surround speaker |
3 L |
| H4/6 |
Right front door speaker |
3 J |
| H4/6 |
Right front door speaker |
10 K |
| LIN E1 |
Steering LIN |
18 B |
| MOST |
Media Oriented System Transport |
7 G |
| MOST |
Media Oriented System Transport |
7 F |
| N40/3 |
Amplifier for sound system |
3 F |
| N40/9 |
Subwoofer amplifier |
3 C |
| N80 |
Steering column module |
16 B |
| S111 |
Right multifunction steering wheel button group |
21 A |
| S111s1 |
Buttons + and - for setting specific functions and volume control |
21 B |
| U500 |
Not valid for Sound System |
9 J |
