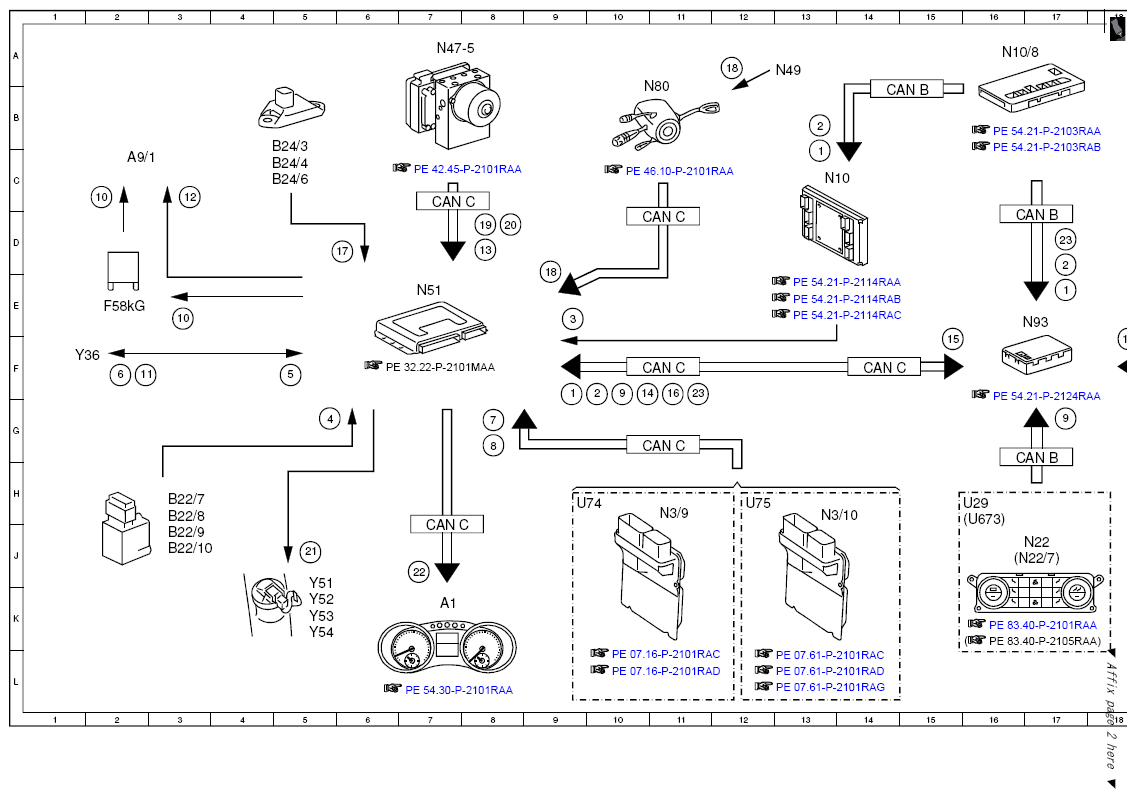

| 1 |
Door rotary tumbler switch, status |
17E |
| 1 |
Door rotary tumbler switch, status |
13C |
| 1 |
Door rotary tumbler switch, status |
9F |
| 10 |
AIRMATIC compressor, actuation |
2C |
| 10 |
AIRMATIC compressor, actuation |
3E |
| 11 |
AIRMATIC central reservoir charge valve, actuation |
2F |
| 12 |
AIRMATIC pressure reduction valve, actuation |
3C |
| 13 |
Wheel speed, signal |
8D |
| 14 |
Level control switch, status |
18F |
| 14 |
Level control switch, status |
10F |
| 14 |
Level control switch, status |
18E |
| 15 |
Level control switch (LED), actuation |
15F |
| 15 |
Level control switch (LED), actuation |
20F |
| 15 |
Level control switch (LED), actuation |
22C |
| 16 |
Comfort/sport switch, status |
19F |
| 16 |
Comfort/sport switch, status |
11F |
| 17 |
Body acceleration sensor, status |
5D |
| 18 |
Steering angle, signal |
9E |
| 18 |
Steering angle, signal |
12A |
| 19 |
Service brake, status |
8D |
| 2 |
Rear-end door locking unit, status |
17D |
| 2 |
Rear-end door locking unit, status |
13B |
| 2 |
Rear-end door locking unit, status |
9F |
| 20 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
8D |
| 21 |
Damping valve units, actuation |
5J |
| 22 |
AIRMATIC fault, message |
7J |
| 23 |
Trailer operation detected, signal |
17D |
| 23 |
Trailer operation detected, signal |
11F |
| 3 |
Activate system, signal |
9E |
| 4 |
Level sensor, status |
5G |
| 5 |
AIRMATIC pressure sensor, signal |
4F |
| 6 |
Level control valve, actuation |
2F |
| 7 |
Engine speed, signal |
8G |
| 8 |
Outside air pressure/temperature, signal |
8G |
| 9 |
Outside temperature indicator temperature sensor, signal |
11F |
| 9 |
Outside temperature indicator temperature sensor, signal |
17G |
| A1 |
Instrument cluster |
7K |
| A9/1 |
AIRMATIC compressor unit |
2C |
| B22/10 |
Right rear level sensor |
3J |
| B22/7 |
Left rear level sensor |
3H |
| B22/8 |
Left front level sensor |
3H |
| B22/9 |
Right front level sensor |
3J |
| B24/3 |
Left front body lateral acceleration sensor |
4C |
| B24/4 |
Right front body lateral acceleration sensor |
4C |
| B24/6 |
Right rear body lateral acceleration sensor |
4C |
| CAN B |
Interior CAN |
15A |
| CAN B |
Interior CAN |
16D |
| CAN B |
Interior CAN |
17G |
| CAN B |
Interior CAN |
19F |
| CAN C |
Engine compartment CAN |
7C |
| CAN C |
Engine compartment CAN |
10C |
| CAN C |
Engine compartment CAN |
10F |
| CAN C |
Engine compartment CAN |
10G |
| CAN C |
Engine compartment CAN |
7H |
| CAN C |
Engine compartment CAN |
11G |
| F58kG |
Air suspension compressor |
2E |
| LIN 1 |
Instrument panel LIN |
22D |
| N10 |
Front SAM control unit |
13C |
| N10/8 |
Rear SAM control unit |
16A |
| N22 |
AAC [KLA] control and operating unit |
17J |
| N22/7 |
Comfort AAC [KLA] control and operating unit |
17J |
| N3/10 |
ME-SFI [ME] control unit |
13H |
| N3/9 |
CDI control unit |
11H |
| N47-5 |
ESP control unit |
7A |
| N49 |
Steering angle sensor |
13A |
| N51 |
AIRMATIC with ADS control unit |
7E |
| N72 |
Lower control panel control unit |
22B |
| N72/1 |
Upper control panel control unit |
22F |
| N80 |
Steering column module |
11B |
| N93 |
Central gateway control unit |
17E |
| U29 |
Valid for AAC [KLA] |
16H |
| U673 |
Valid for comfort AAC [K-KLA] |
16H |
| U74 |
Valid for diesel engines |
9H |
| U75 |
Valid for gasoline engines |
12H |
| Y36 |
AIRmatic valve unit |
1F |
| Y51 |
Left front axle damping valve unit |
5K |
| Y52 |
Right front axle damping valve unit |
5K |
| Y53 |
Left rear axle damping valve unit |
5K |
| Y54 |
Right rear axle damping valve unit |
5K |
