Electric wiring diagram of solder joints/Z connector sleeves - PE00.19-U-2600-99RAB

Code: Designation: Position:
B2/5 Hot film mass air flow sensor 48 A
B6/4 Left intake camshaft Hall sensor 16 L
B6/4 Left intake camshaft Hall sensor 31 L
B6/5 Right intake camshaft Hall sensor 42 L
B6/5 Right intake camshaft Hall sensor 49 A
B6/6 Left exhaust camshaft Hall sensor 17 L
B6/6 Left exhaust camshaft Hall sensor 32 L
B6/7 Right exhaust camshaft Hall sensor 44 L
B6/7 Right exhaust camshaft Hall sensor 50 A
C4/1 Radio interference suppression capacitor 1 4 L
C4/2 Radio interference suppression capacitor 2 10 L
F58 Engine compartment fuse and relay box 4 A
F58 Engine compartment fuse and relay box 13 A
F58 Engine compartment fuse and relay box 20 A
F58 Engine compartment fuse and relay box 29 A
F58 Engine compartment fuse and relay box 49 L
F58f105 Fuse 105 48 L
G3/3 Left O2 sensor upstream of TWC [KAT] 25 L
G3/3 Left O2 sensor upstream of TWC [KAT] 60 L
G3/3x1 Left O2 sensor upstream of TWC [KAT] connector 25 K
G3/3x1 Left O2 sensor upstream of TWC [KAT] connector 59 K
G3/4 Right O2 sensor upstream of TWC [KAT] 26 L
G3/4 Right O2 sensor upstream of TWC [KAT] 61 L
G3/4x1 Right O2 sensor upstream of TWC [KAT] connector 26 K
G3/4x1 Right O2 sensor upstream of TWC [KAT] connector 60 K
G3/5 Left O2 sensor downstream of TWC [KAT] 28 L
G3/5 Left O2 sensor downstream of TWC [KAT] 62 L
G3/5x1 Left O2 sensor downstream of TWC [KAT] connector 27 K
G3/5x1 Left O2 sensor downstream of TWC [KAT] connector 62 K
G3/6 Right O2 sensor downstream of TWC [KAT] 29 L
G3/6 Right O2 sensor downstream of TWC [KAT] 63 L
G3/6x1 Right O2 sensor downstream of TWC [KAT] connector 28 K
G3/6x1 Right O2 sensor downstream of TWC [KAT] connector 63 K
R4 Spark plugs 1 L
R4 Spark plugs 2 L
R4 Spark plugs 3 L
R4 Spark plugs 12 L
R4 Spark plugs 13 L
R4 Spark plugs 14 L
R4 Spark plugs 51 L
R4 Spark plugs 52 L
R4 Spark plugs 54 L
R48 Two-disk thermostat heating element 55 L
T1/1 Cylinder 1 ignition coil 1 K
T1/1 Cylinder 1 ignition coil 51 K
T1/2 Cylinder 2 ignition coil 2 K
T1/2 Cylinder 2 ignition coil 52 K
T1/3 Cylinder 3 ignition coil 3 K
T1/3 Cylinder 3 ignition coil 53 K
T1/4 Cylinder 4 ignition coil 11 K
T1/5 Cylinder 5 ignition coil 13 K
T1/6 Cylinder 6 ignition coil 14 K
U1018 Valid for gasoline engine 276 42 H
X205 Tumble flap/variable intake manifold switchover valves connector 20 G
X26 Interior and engine wiring harness connector 3 E
X26/31 Engine/engine compartment connector 47 H
X26/31 Engine/engine compartment connector 58 E
Y10/1 Power steering pump pressure regulator valve 19 L
Y110 Three-disk thermostat valve 18 L
Y130 Engine oil pump valve 58 L
Y16/2 Heating system shutoff valve 24 L
Y22/6 Variable intake manifold switchover valve 22 L
Y22/9 Intake manifold tumble flap switchover valve 20 L
Y32 Air pump switchover valve 23 L
Y49/4 Left intake camshaft solenoid 7 L
Y49/4 Left intake camshaft solenoid 34 L
Y49/5 Right intake camshaft solenoid 38 L
Y49/5 Right intake camshaft solenoid 46 L
Y49/6 Left exhaust camshaft solenoid 6 L
Y49/6 Left exhaust camshaft solenoid 33 L
Y49/7 Right exhaust camshaft solenoid 39 L
Y49/7 Right exhaust camshaft solenoid 45 L
Y62 Fuel injection valves 8 L
Y62 Fuel injection valves 35 L
Y62 Fuel injection valves 44 A
Y62y1 Cylinder 1 fuel injection valve 45 A
Y62y2 Cylinder 2 fuel injection valve 44 A
Y62y3 Cylinder 3 fuel injection valve 43 A
Y62y4 Cylinder 4 fuel injection valve 9 L
Y62y4 Cylinder 4 fuel injection valve 35 L
Y62y5 Cylinder 5 fuel injection valve 46 A
Y62y6 Cylinder 6 fuel injection valve 47 A
Y77/2 Intake manifold resonance flap switchover valve 56 L
Y77/3 Intake manifold selector drum switchover valve 57 L
Z201z10 Capillary stopper connector sleeve 39 H
Z201z8 Capillary stopper connector sleeve 40 H
Z7/35z1 Circuit 87 M1e connector sleeve 2 G
Z7/35z2 Circuit 87 M1e connector sleeve 12 G
Z7/36z1 Circuit 87 M2e connector sleeve 24 G
Z7/36z1 Circuit 87 M2e connector sleeve 58 G
Z7/36z2 Circuit 87 M2e connector sleeve 18 G
Z7/38z1 Circuit 87 M1i connector sleeve 45 G
Z7/38z2 Circuit 87 M1i connector sleeve 32 G
Z7/48 Circuit 87D2 connector sleeve 58 C

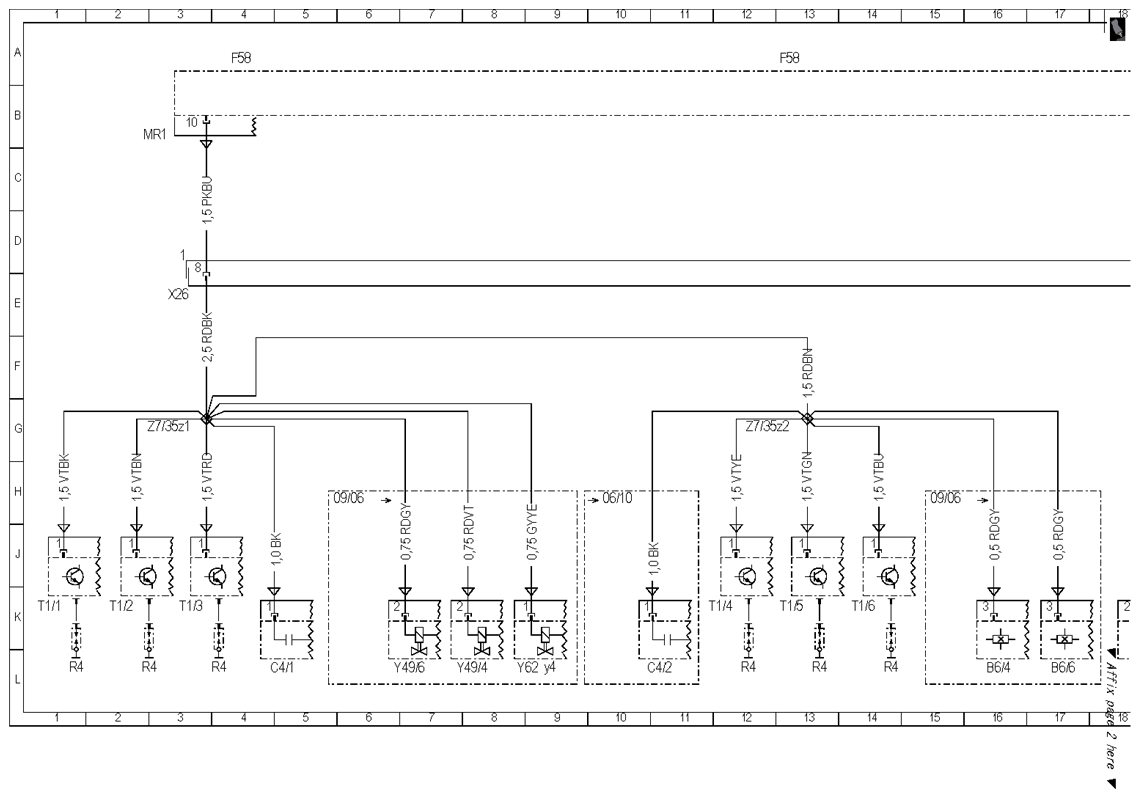

Fig 1: Solder Joints/Z Connector Sleeves Electric Wiring Diagram (1 Of 12)
G10120343Courtesy of MERCEDES-BENZ USA

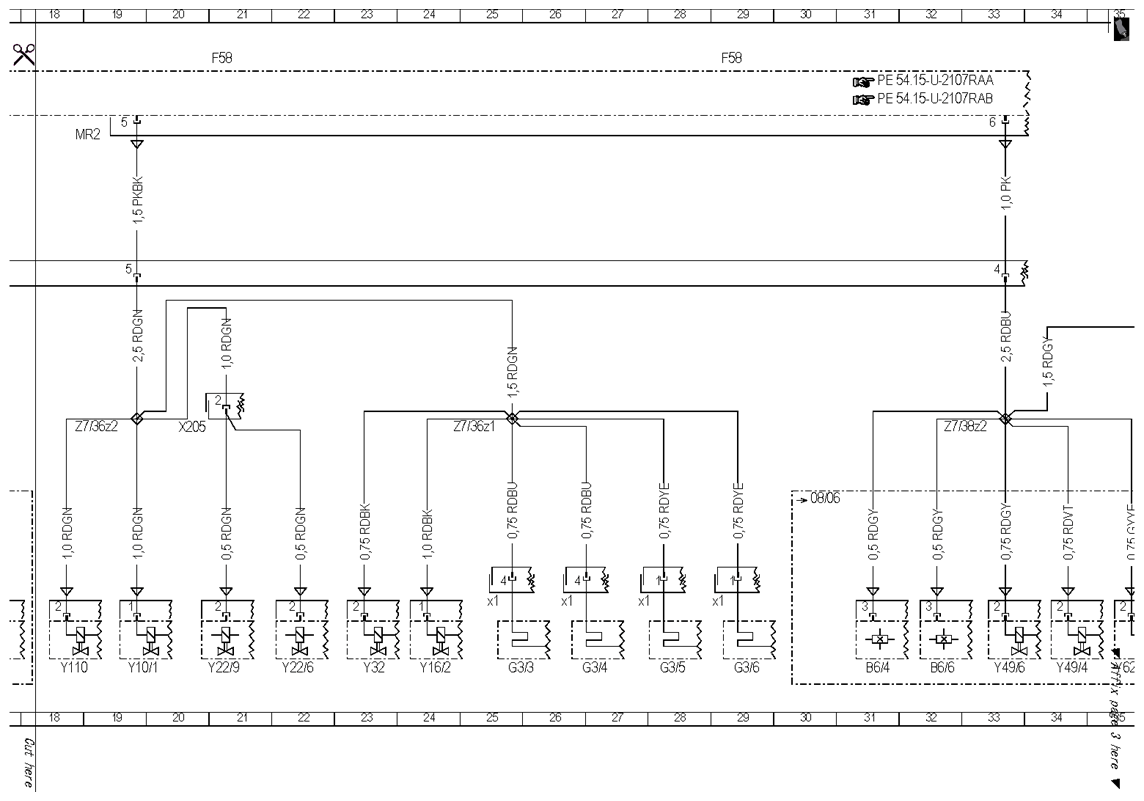

Fig 2: Solder Joints/Z Connector Sleeves Electric Wiring Diagram (2 Of 12)
G10120344Courtesy of MERCEDES-BENZ USA

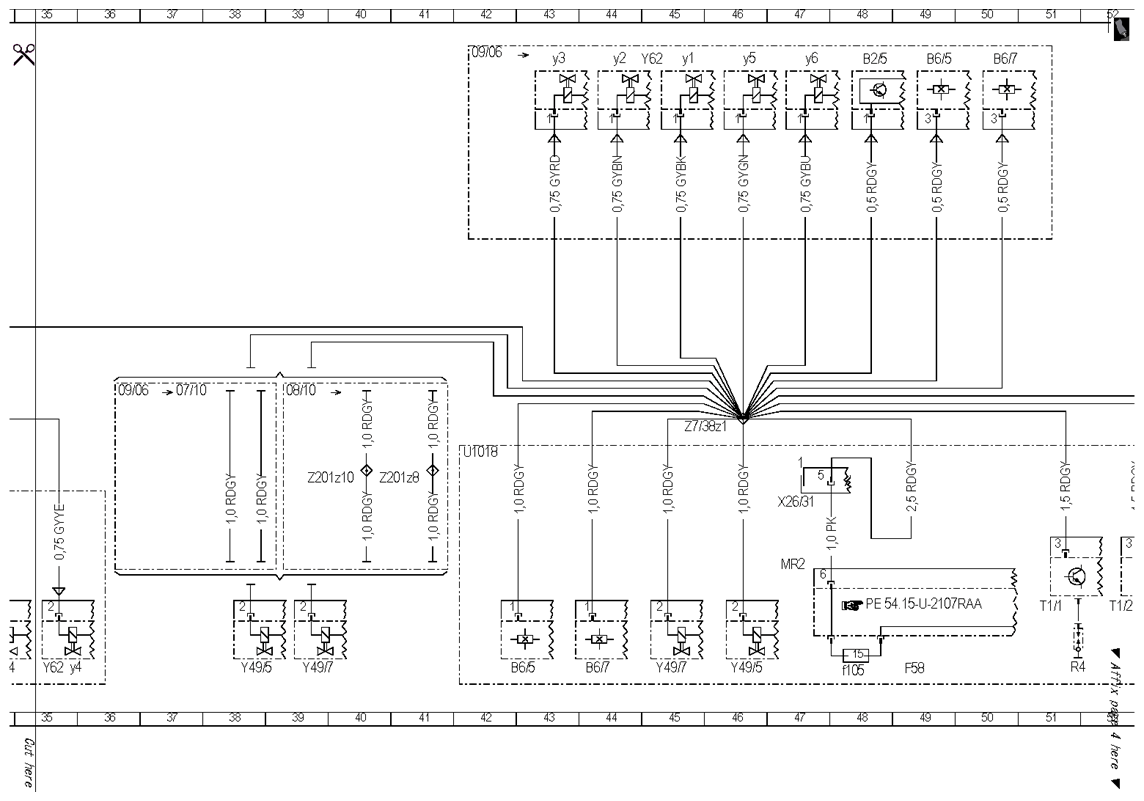

Fig 3: Solder Joints/Z Connector Sleeves Electric Wiring Diagram (3 Of 12)
G10120345Courtesy of MERCEDES-BENZ USA

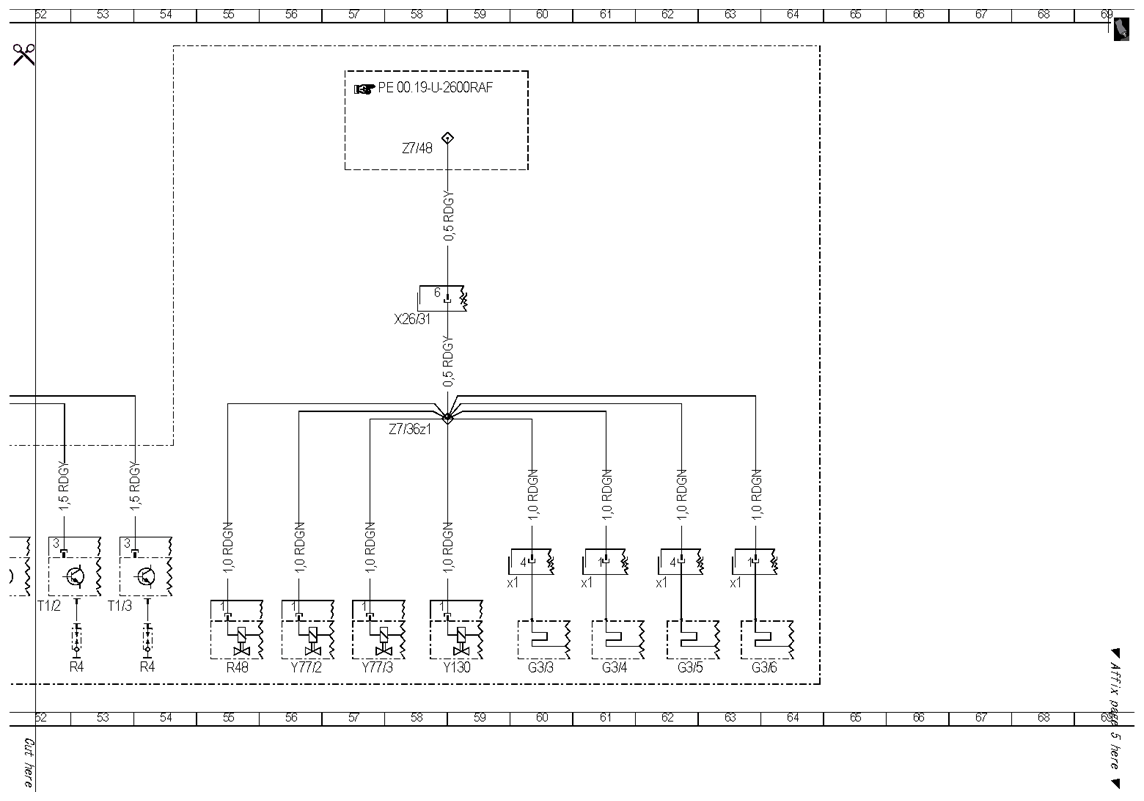

Fig 4: Solder Joints/Z Connector Sleeves Electric Wiring Diagram (4 Of 12)
G10120346Courtesy of MERCEDES-BENZ USA

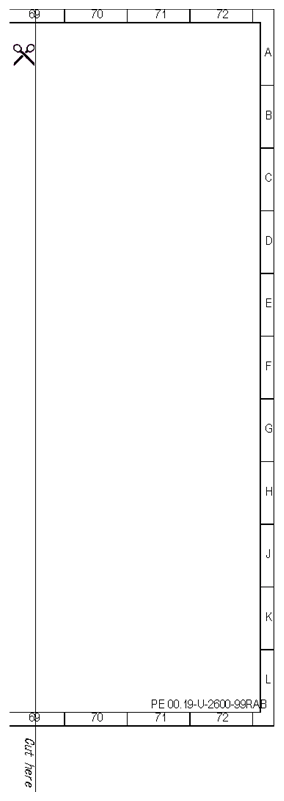

Fig 5: Solder Joints/Z Connector Sleeves Electric Wiring Diagram (5 Of 12)
G10120347Courtesy of MERCEDES-BENZ USA
