Electrical function diagram for shift-by-wire - PE27.19-U-2051-99RAA

Code: Designation: Position:
A1 Instrument cluster 7 J
A8/1 Transmitter key 8 E
A80 Intelligent servo module for DIRECT SELECT 10 J
B34 ESP brake pressure sensor 6 E
B37 Accelerator pedal sensor 12 A
L6/1 Left front RPM sensor 1 D
L6/2 Right front RPM sensor 1 D
L6/3 Left rear RPM sensor 1 D
L6/4 right rear RPM sensor 1 E
N3/10 ME-SFI [ME] control unit 12 D
N3/10 ME-SFI [ME] control unit 14 D
N3/9 CDI control unit 9 D
N47-5 ESP control unit 4 D
N73 EIS [EZS] control unit 7 D
N80 Steering column module 18 F
S110/2 Left steering wheel gear shifter 18 C
S111/2 Right steering wheel gear shifter 17 C
S16/13 Gear selector switch DIRECT SELECT 21 F
U127 Valid for engine 272, engine 273 KE 11 B
U151 Valid for engine 113 14 B
U152 Valid for engine 156 11 C
U152 Valid for engine 156 11 C
U880 Valid for engine 642 9 B
Y3/8 Electric control unit (VGS) 4 J

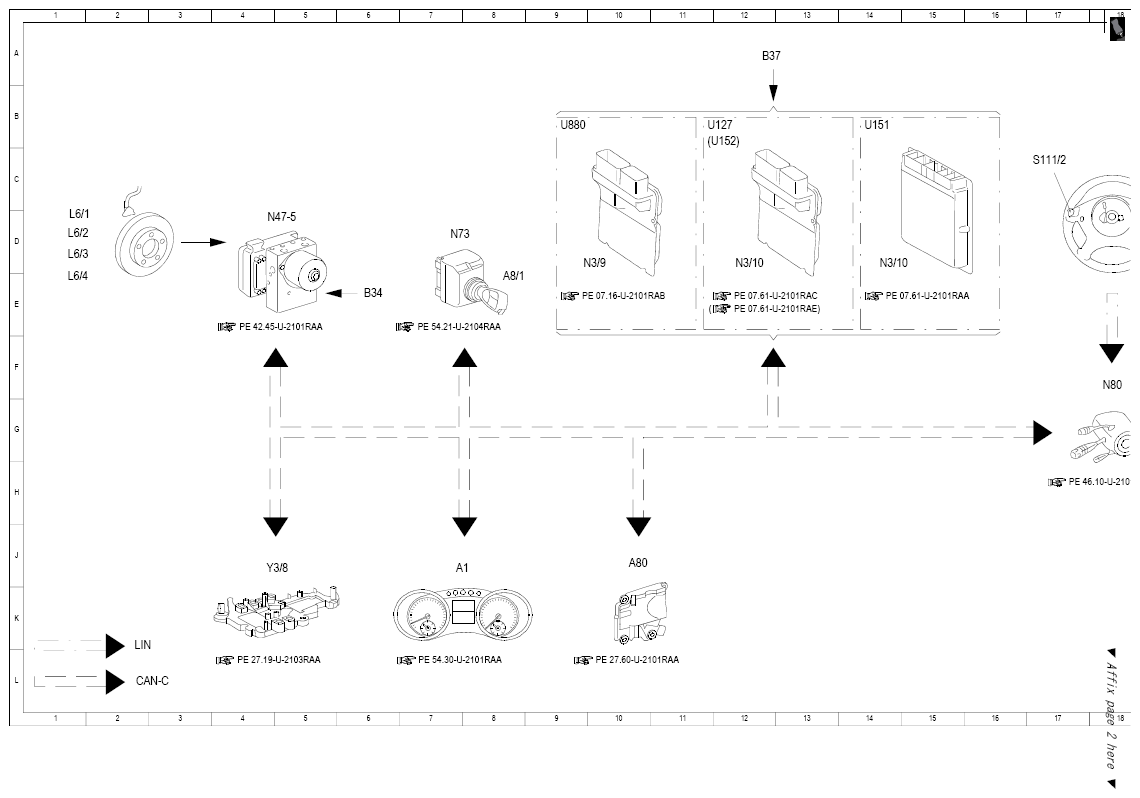

Fig 1: Shift-By-Wire - Electrical Function Diagram (1 Of 2)
G10120603Courtesy of MERCEDES-BENZ USA

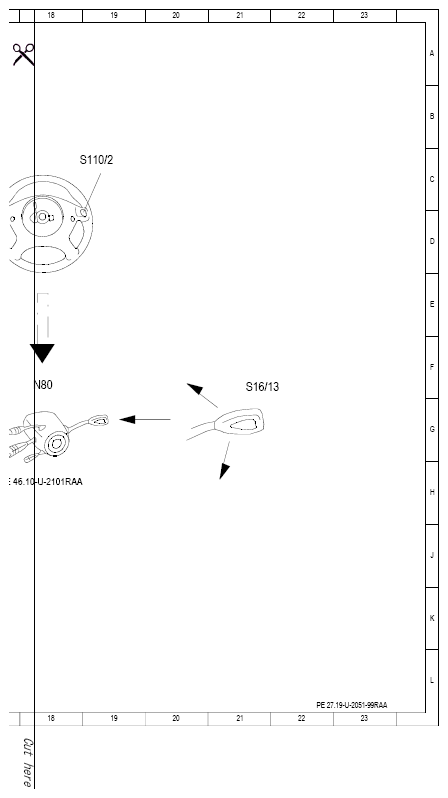

Fig 2: Shift-By-Wire - Electrical Function Diagram (2 Of 2)
G10120604Courtesy of MERCEDES-BENZ USA
