Wiring diagram electronic ignition switch (EIS) control module - PE54.21-U-2104-99RAA

Code: Designation: Position:
A1 Instrument cluster 6 L
A80 Intelligent servo module for DIRECT SELECT 19 L
F3 Cockpit fuse box 2 L
F3f14 Fuse 14 2 L
G1 Battery 16 L
G1/7 Additional battery 15 L
M14/6 Left front door CL [ZV] motor 25 L
N10/8 Rear SAM control unit 23 L
N73 EIS [EZS] control unit 4 A
N73 EIS [EZS] control unit 12 A
N73 EIS [EZS] control unit 20 A
U151 Valid for engine 113 15 F
U681 Valid for all except M113 15 F
W10 Ground (battery) 17 L
W29/2 Ground (right A-pillar) 3 H
X18 Interior/cockpit connector 14 E
X22/6 Automatic transmission/intelligent servo module connector 18 H
X25/2 Engine compartment/interior compartment connector 16 H
X30/4 Right voltage distributor (CAN) connector 13 L
X35/1 Left front door separation point 25 H
Z21 Front rotary tumbler switch connector sleeve 22 H
Z35/7 Cockpit CAN bus node (high) 5 E
Z35/8 Cockpit CAN bus node (low) 6 E
Z50/3 Circuit 31 cockpit connector sleeve (1, left) 2 E

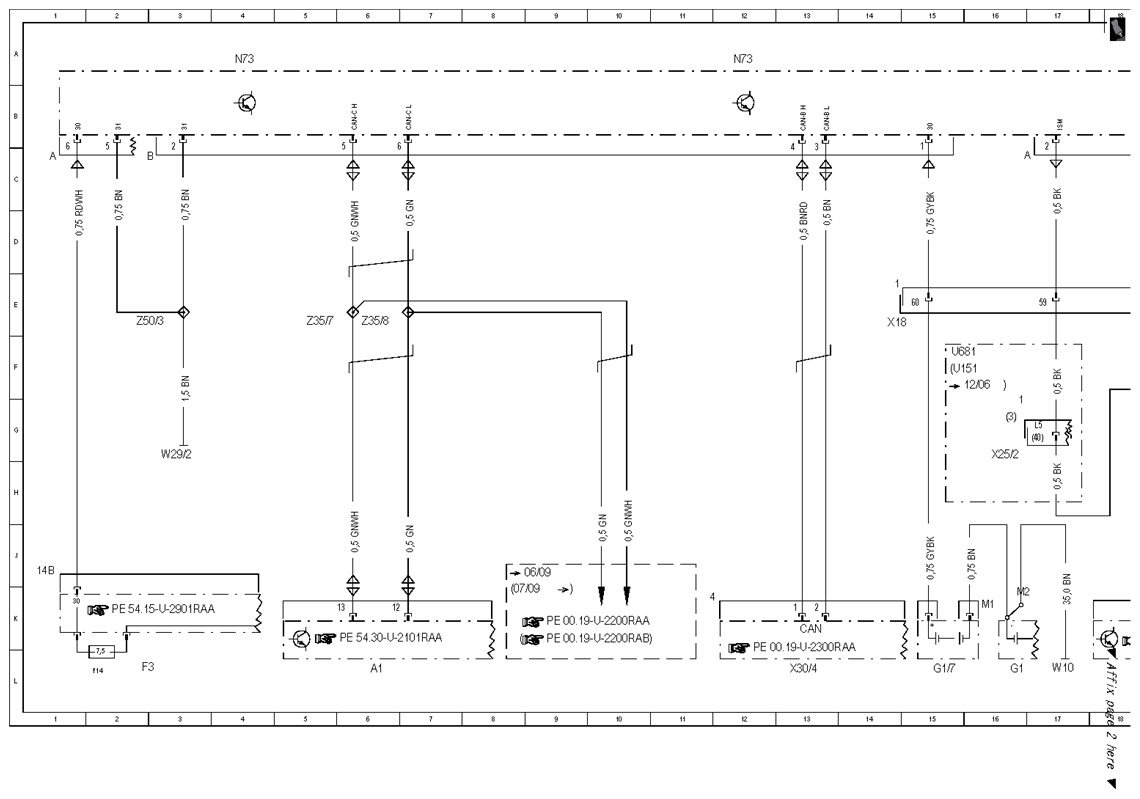

Fig 1: Electronic Ignition Switch Control Module Wiring Diagram (1 Of 2)
G10121444Courtesy of MERCEDES-BENZ USA

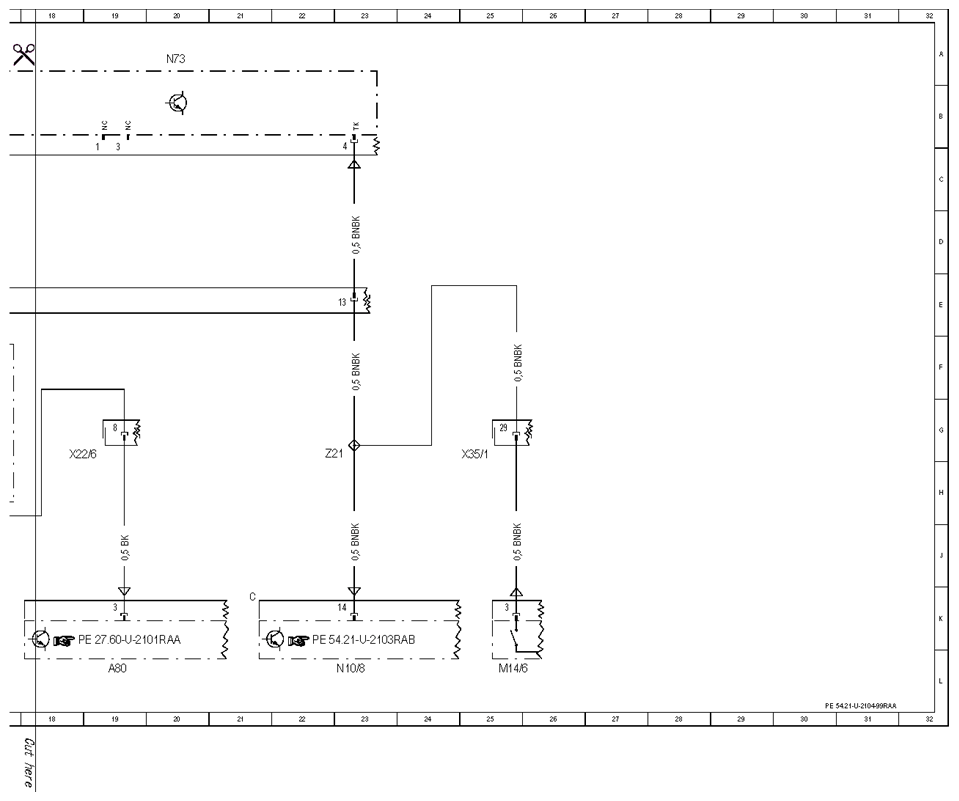

Fig 2: Electronic Ignition Switch Control Module Wiring Diagram (2 Of 2)
G10121445Courtesy of MERCEDES-BENZ USA
