| 1 |
Circuit 15, status |
14D |
| 2 |
Multifunction steering wheel button group, signal |
12E |
| 2 |
Multifunction steering wheel button group, signal |
7B |
| 2 |
Multifunction steering wheel button group, signal |
5B |
| 3 |
Wheel speed, signal |
15E |
| 4 |
Fuel consumption, signal |
11F |
| 5 |
Engine running, signal |
11F |
| 6 |
Fuel level, signal |
14G |
| 6 |
Fuel level, signal |
12K |

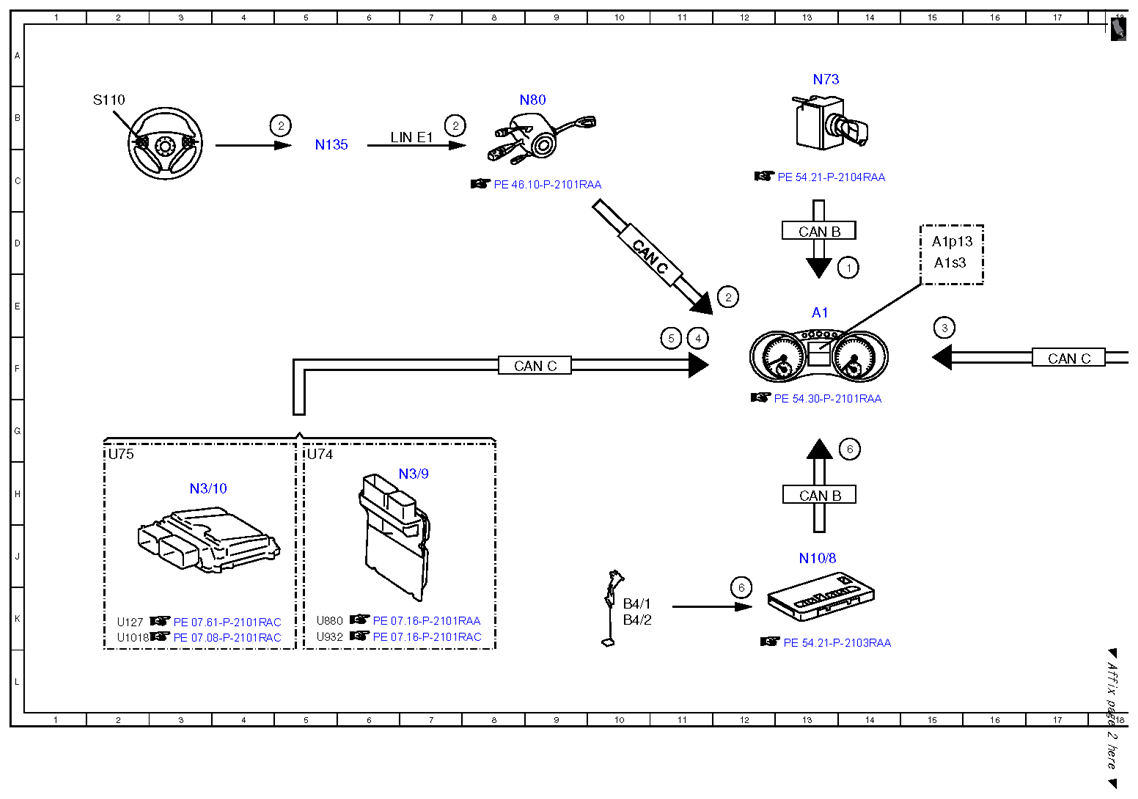

| A1 |
Instrument cluster |
13E |
| A1p13 |
Multifunction display |
15D |
| A1s3 |
Trip odometer reset button |
15D |
| B4/1 |
Left fuel level sensor |
10K |
| B4/2 |
Right fuel level sensor |
10K |
| CAN B |
Interior CAN |
13H |
| CAN B |
Interior CAN |
13D |
| CAN C |
Engine compartment CAN |
10D |
| CAN C |
Engine compartment CAN |
9F |
| CAN C |
Engine compartment CAN |
17F |
| LIN E1 |
Steering LIN |
7B |
| N10/8 |
Rear SAM control unit |
13J |
| N135 |
Steering wheel electronics |
5C |
| N3/10 |
ME-SFI [ME] control unit |
3H |
| N3/9 |
CDI control unit |
7H |
| N47-5 |
ESP control unit |
20E |
| N73 |
EIS [EZS] control unit |
13A |
| N80 |
Steering column module |
9B |
| S110 |
Left multifunction steering wheel button group |
2B |
| U1018 |
Valid for gasoline engine 276 |
2K |
| U127 |
Valid for engine 272, engine 273 KE |
2K |
| U74 |
Valid for diesel engines |
5G |
| U75 |
Valid for gasoline engines |
2G |
| U880 |
Valid for engine 642 |
5K |
| U932 |
Valid for engine 642 BLUETEC |
5K |
