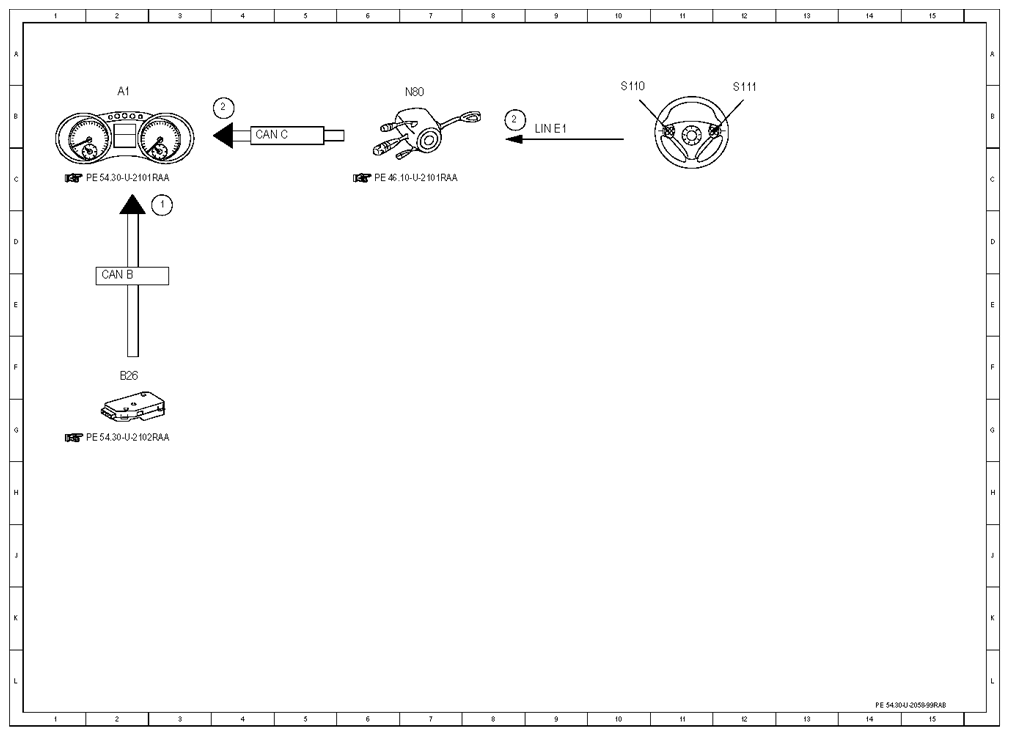

Electrical function schematic for compass indication - PE54.30-U-2058-99RAB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Electronic compass, signal | 3 D |
| 2 | Multifunction steering wheel button group, signal | 4 B |
| 2 | Multifunction steering wheel button group, signal | 8 B |
| A1 | Instrument cluster | 2 B |
| B26 | Electronic compass | 2 F |
| CAN B | Interior CAN | 2 E |
| CAN C | Engine compartment CAN | 4 B |
| LIN E1 | Steering LIN | 9 B |
| N80 | Steering column module | 7 B |
| S110 | Left multifunction steering wheel pushbutton group | 10 B |
| S111 | Right multifunction steering wheel pushbutton group | 12 B |
