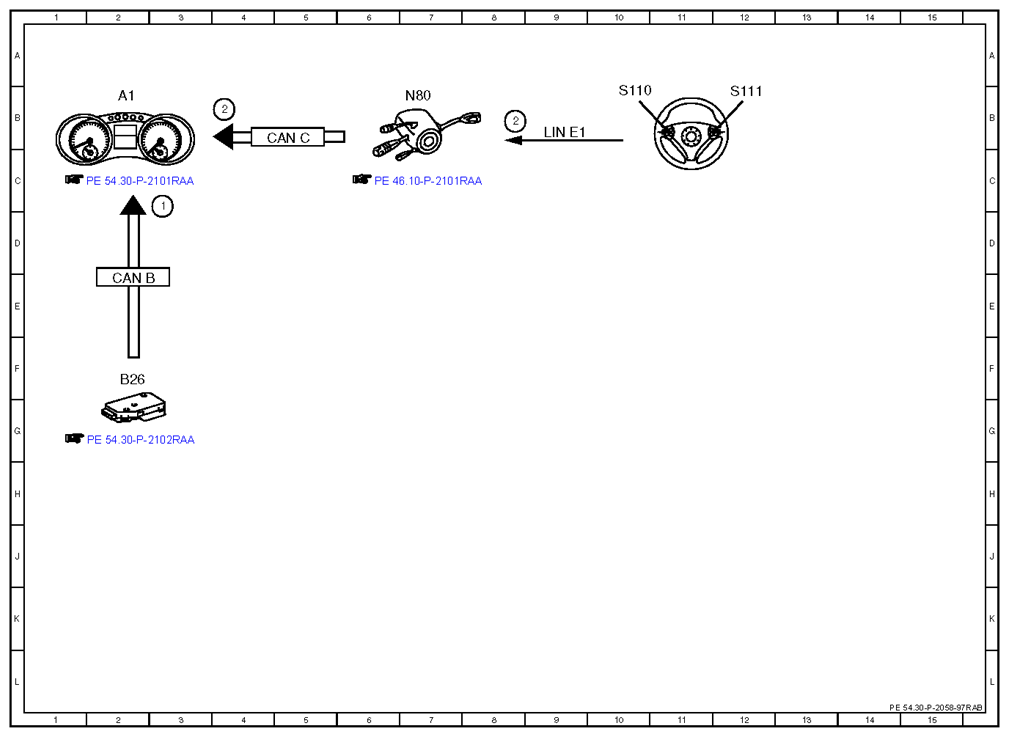

Electrical function schematic "Display compass" - PE54.30-P-2058-97RAB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Electronic compass, signal | 3C |
| 2 | Multifunction steering wheel button group, signal | 4B |
| 2 | Multifunction steering wheel button group, signal | 8B |
| A1 | Instrument cluster | 2B |
| B26 | Electronic compass | 2F |
| CAN B | Interior CAN | 2D |
| CAN C | Engine compartment CAN | 5B |
| LIN E1 | Steering LIN | 9B |
| N80 | Steering column module | 7B |
| S110 | Left multifunction steering wheel button group | 10B |
| S111 | Right multifunction steering wheel button group | 12B |
