Function diagram for electrical system of Electronic Stability Program (ESP) - PE42.45-U-2050-99RAA

Code: Designation: Position:
A1 Instrument cluster 12 H
A7/7 BAS brake booster 4 C
B24/15 Micromechanical yaw rate sensor AY pickup 1 F
B34 ESP brake pressure sensor 6 G
B37 Accelerator pedal sensor 11 A
E21 Center high-mounted stop lamp 21 E
E3e9 Left stop lamp, taillamp, parking lamp and side-marker lamp 19 G
E4e9 Right stop lamp, taillamp, parking lamp and side-marker lamp 23 G
L6/1 Left front RPM sensor 2 G
L6/2 Right front RPM sensor 2 G
L6/3 Left rear RPM sensor 2 H
L6/4 right rear RPM sensor 2 H
N10 Front SAM control unit 15 J
N10/8 Rear SAM control unit 18 J
N3/10 ME-SFI [ME] control unit 10 D
N3/10 ME-SFI [ME] control unit 12 D
N3/9 CDI control unit 8 D
N47-5 ESP control unit 5 E
N49 Steering angle sensor 10 H
N72/1 Upper control panel control unit 17 F
N72/1s1 ESP OFF switch 17 E
N80 Steering column module 10 H
N93 Central gateway control unit 15 F
S11 Brake fluid indicator switch 13 K
S12 Parking brake indicator switch 13 K
S40 CC [TPM] switch 9 L
U127 Valid for engine 272, engine 273 KE 10 B
U151 Valid for engine 113 12 B
U152 Valid for engine 156 10 B
U152 Valid for engine 156 10 B
U880 Valid for engine 642 7 B
Y3/8 Electric control unit (VGS) 7 H

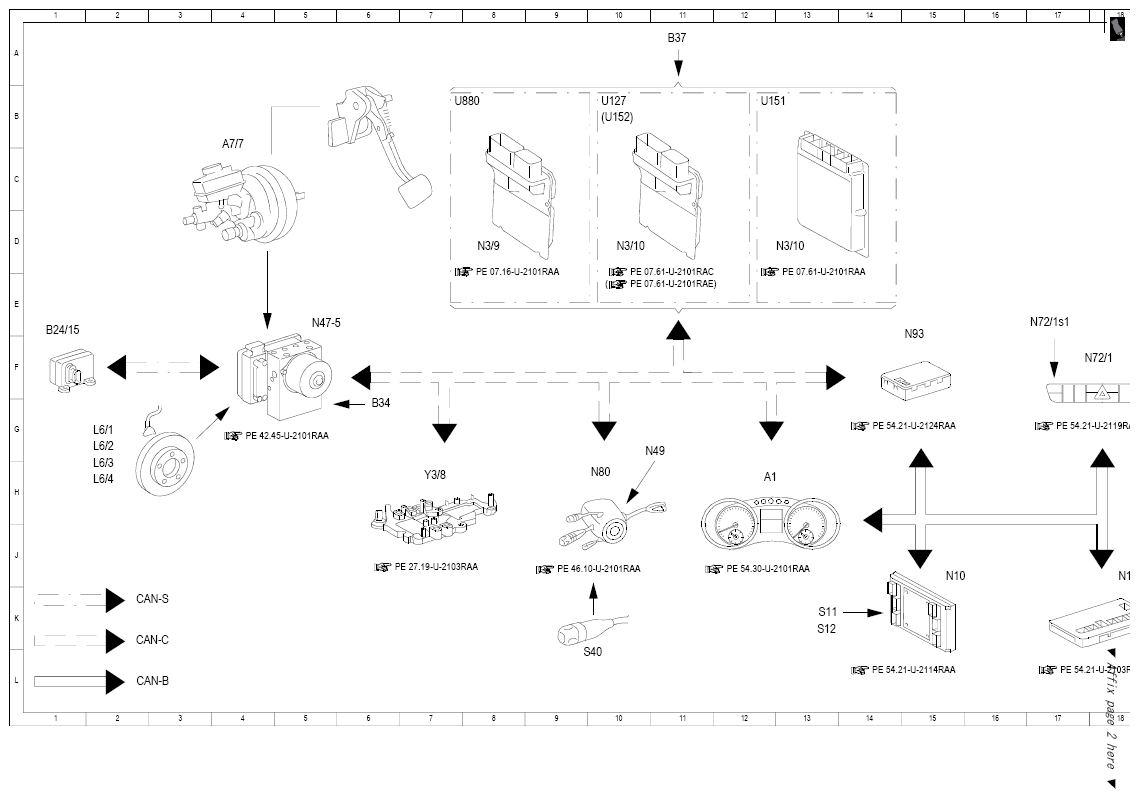

Fig 1: Electrical System Of Electronic Stability Program (ESP) - Function Diagram (1 Of 2)
G10121043Courtesy of MERCEDES-BENZ USA

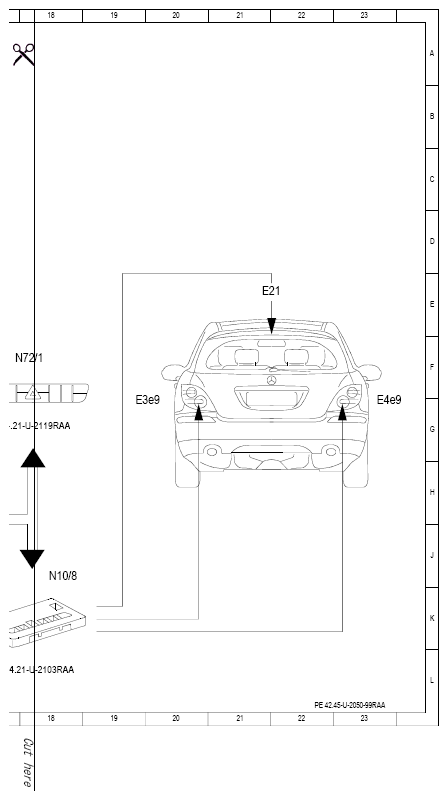

Fig 2: Electrical System Of Electronic Stability Program (ESP) - Function Diagram (2 Of 2)
G10121044Courtesy of MERCEDES-BENZ USA
