Wiring diagram for emergency call system control unit - PE82.95-P-2101-97RAA

Code Designation Position
A0 Color code key 80L
A2/5 GPS antenna splitter 73L
A2/50 TELE AID backup antenna 72L
A2/93 Roof antenna module 70L
A2/93a3 Telephone antenna 69L
A2/93a4 TELE AID antenna 70L
A2/93a6 GPS antenna 71L
A40/3 COMAND operating, display and control unit 62L
A67b1 Hands-free system microphone group 36L
A67b1x1 Hands-free system microphone group connector 35J
F4 Load compartment fuse and relay box 5L
F4f36 Fuse 36 3L
F4f60 Fuse 60 4L
H4/27 Center cockpit speaker (centerfill) 30L
N10 Front SAM control unit 23L
N123/1 Universal Portable CTEL Interface (UPCI [UHI]) control unit 54L
N123/4 Emergency call system control unit 12A
N123/4 Emergency call system control unit 4A
N123/4 Emergency call system control unit 22A
N123/4 Emergency call system control unit 38A
N123/4 Emergency call system control unit 46A
N123/4 Emergency call system control unit 54A
N123/4 Emergency call system control unit 72A
N123/4 Emergency call system control unit 62A
N123/4 Emergency call system control unit 30A
N2/7 Restraint systems control unit 32L
N40/3 Amplifier for sound system 66L
N93 Central gateway control unit 9L
S93/3 SOS pushbutton switch 26L
S93/6 MB-Info and telediagnosis button group 16L
S93/6s1 MB-Info button 17L
S93/6s2 Telediagnosis button 15L
S93/6x1 MB-Info and telediagnosis button group connector 15J
U500 Not valid for Sound System 60G
U801 Valid for UHI (Universal Portable CTEL Interface) 47E
U808 Not valid for UPCI [UHI] (Universal Portable CTEL Interface) 34C
U90 Valid for Sound System 64G
W17/1 Ground (left rear seat) 12G
W17/1 Ground (left rear seat) 28G
X18 Interior/cockpit connector 29E
X18/2 Interior/roof connector 35E
X18/2 Interior/roof connector 25E
X29/6 Center console intermediate connector 15E
X29/6 Center console intermediate connector 14F
X38/1 Centerfill speaker intermediate connector 29H
X39/70 FFS [RBA} microphone array connector 48K
X39/70 FFS [RBA} microphone array connector 39G
Z204 Wake-up signal/circuit 58d voltage distributor connector 20L
Z204/6 Circuit 31 left rear seat voltage distributor connector (1) 12L
Z204/6 Circuit 31 left rear seat voltage distributor connector (1) 28L
Z51/6 Circuit 58d interior connector sleeve 20L

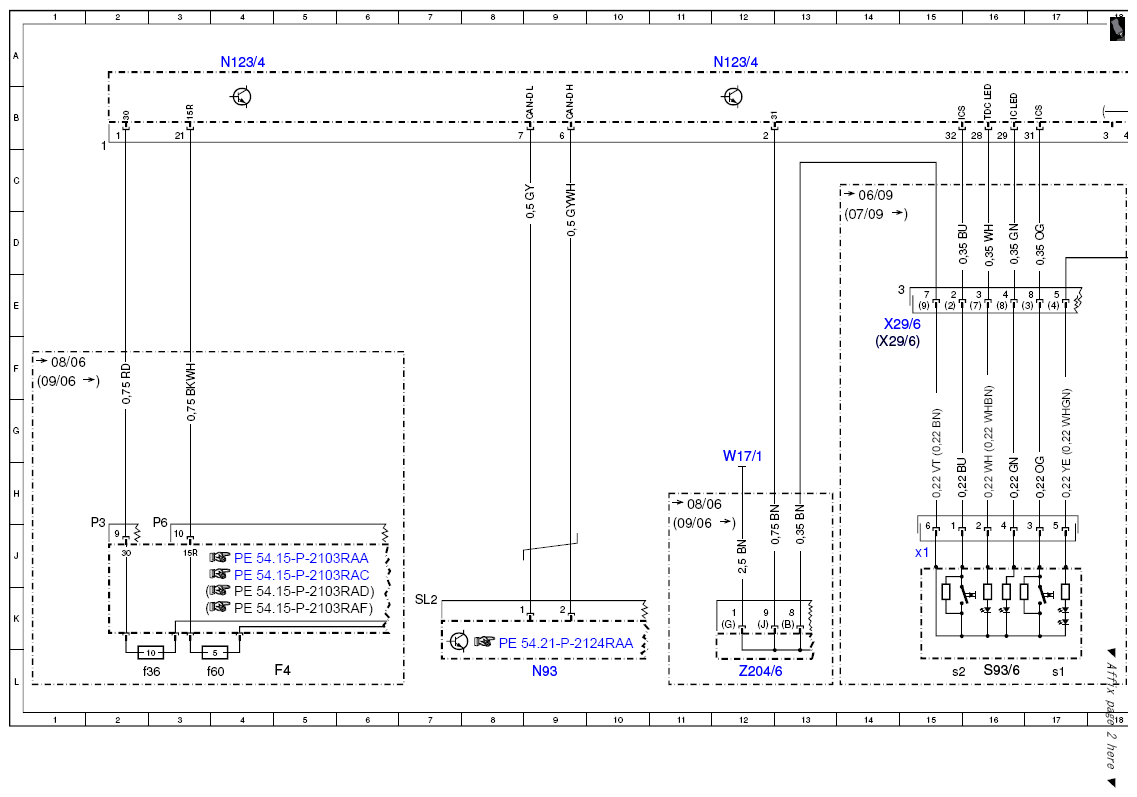

Fig 1: Emergency Call System Control Unit - Wiring Diagram (1 Of 5)
G10122754Courtesy of MERCEDES-BENZ USA

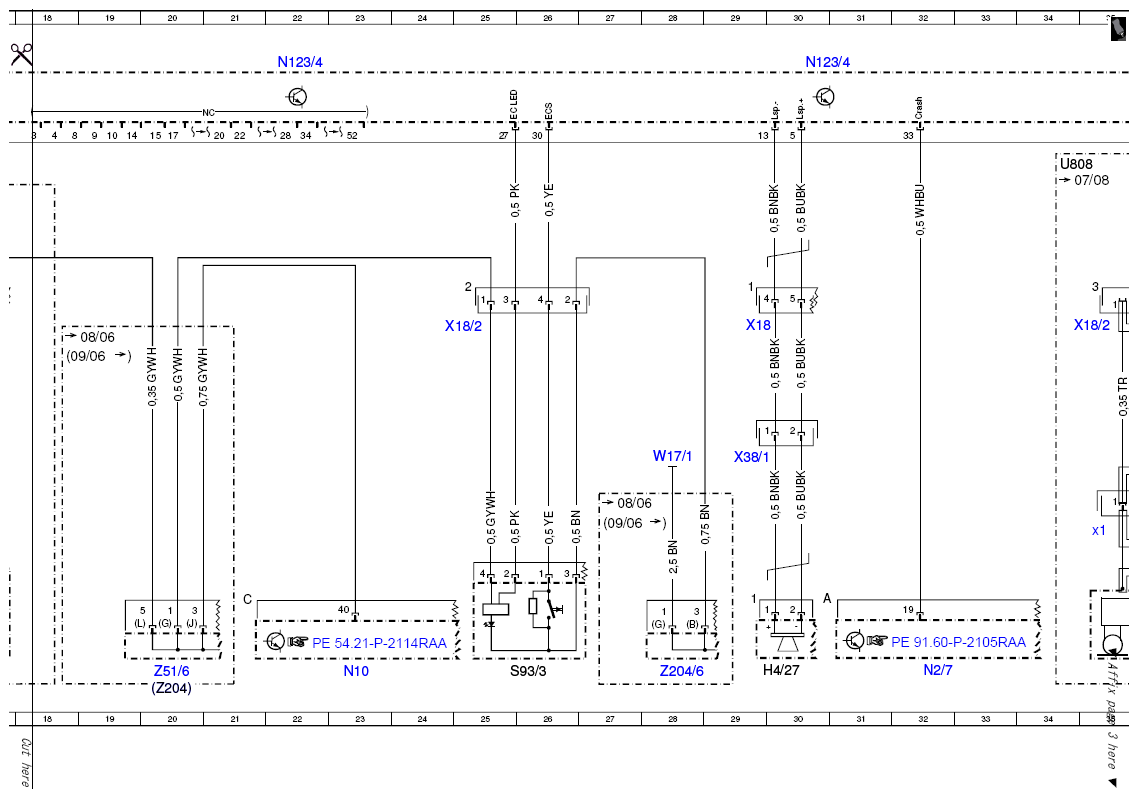

Fig 2: Emergency Call System Control Unit - Wiring Diagram (2 Of 5)
G10122755Courtesy of MERCEDES-BENZ USA

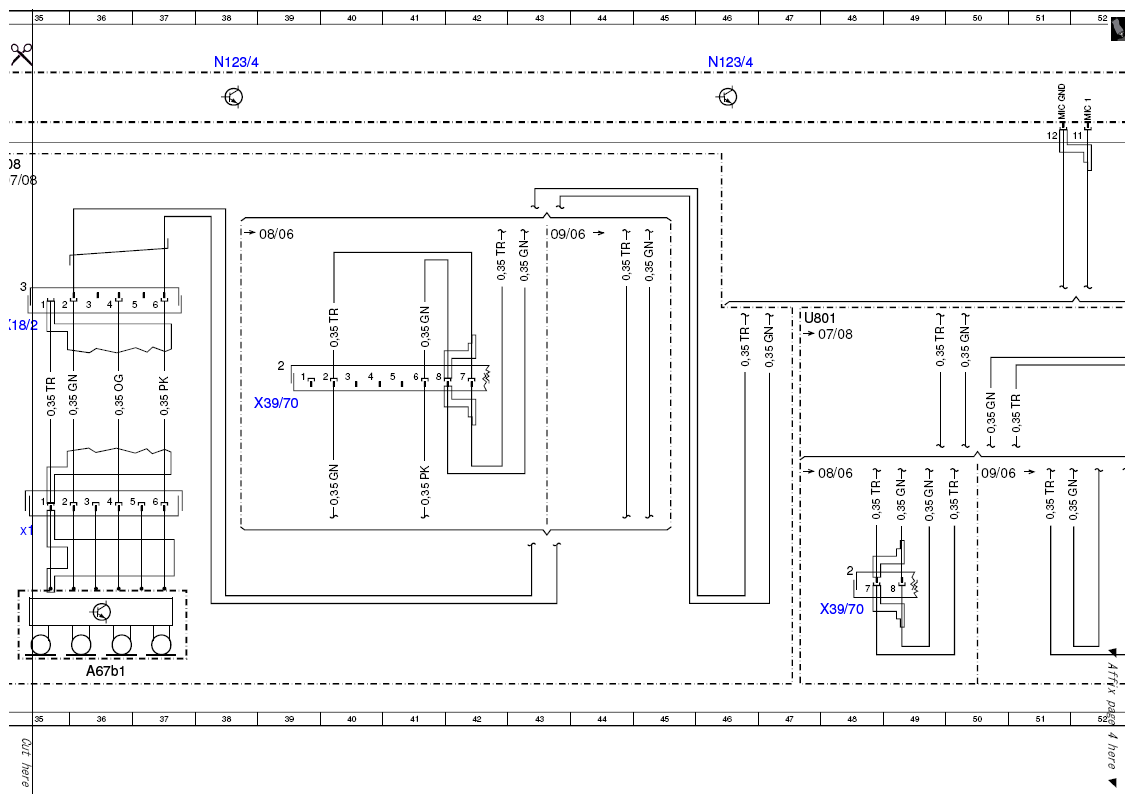

Fig 3: Emergency Call System Control Unit - Wiring Diagram (3 Of 5)
G10122756Courtesy of MERCEDES-BENZ USA

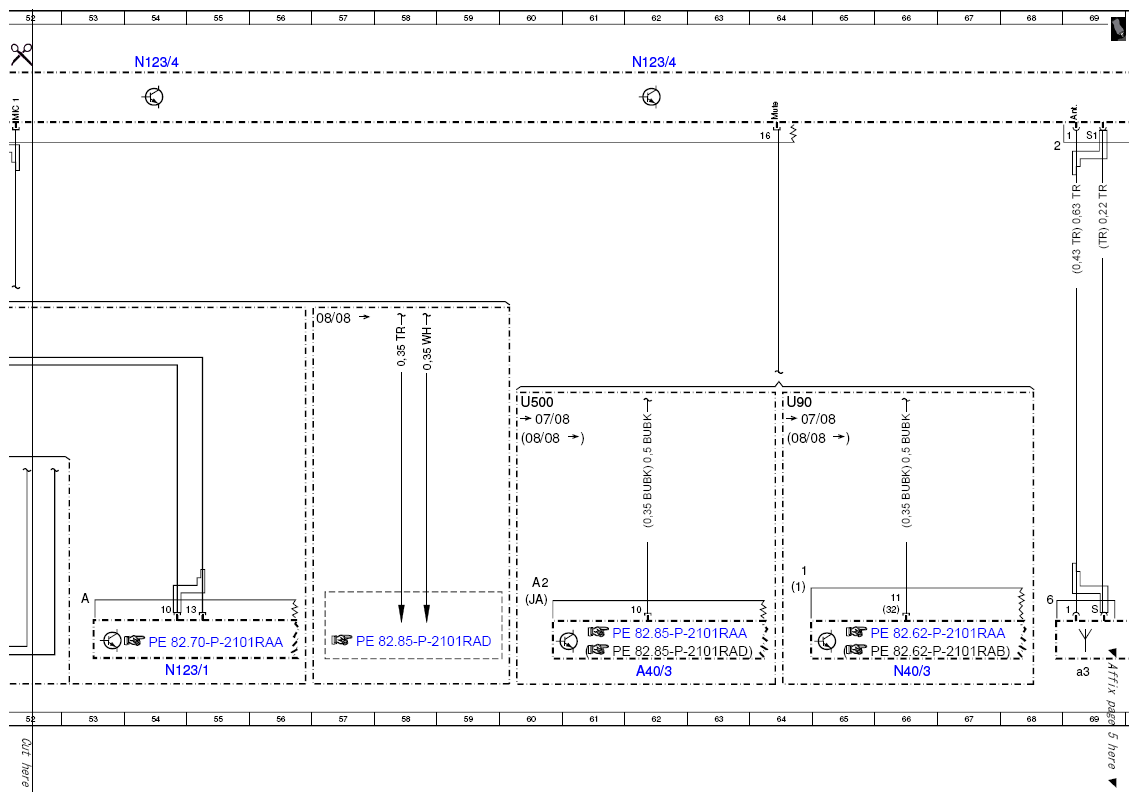

Fig 4: Emergency Call System Control Unit - Wiring Diagram (4 Of 5)
G10122757Courtesy of MERCEDES-BENZ USA

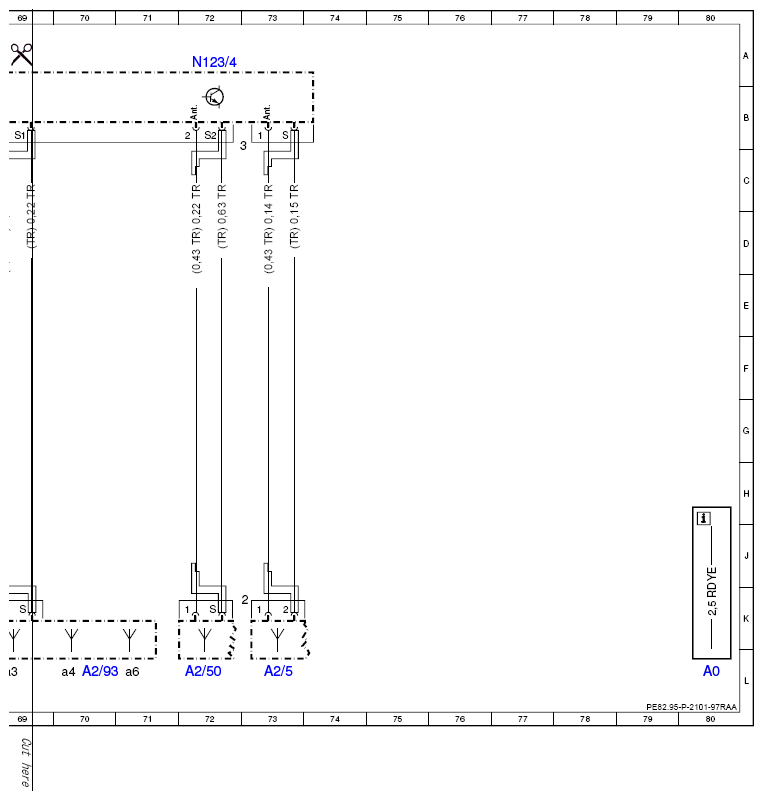

Fig 5: Emergency Call System Control Unit - Wiring Diagram (5 Of 5)
G10122758Courtesy of MERCEDES-BENZ USA
