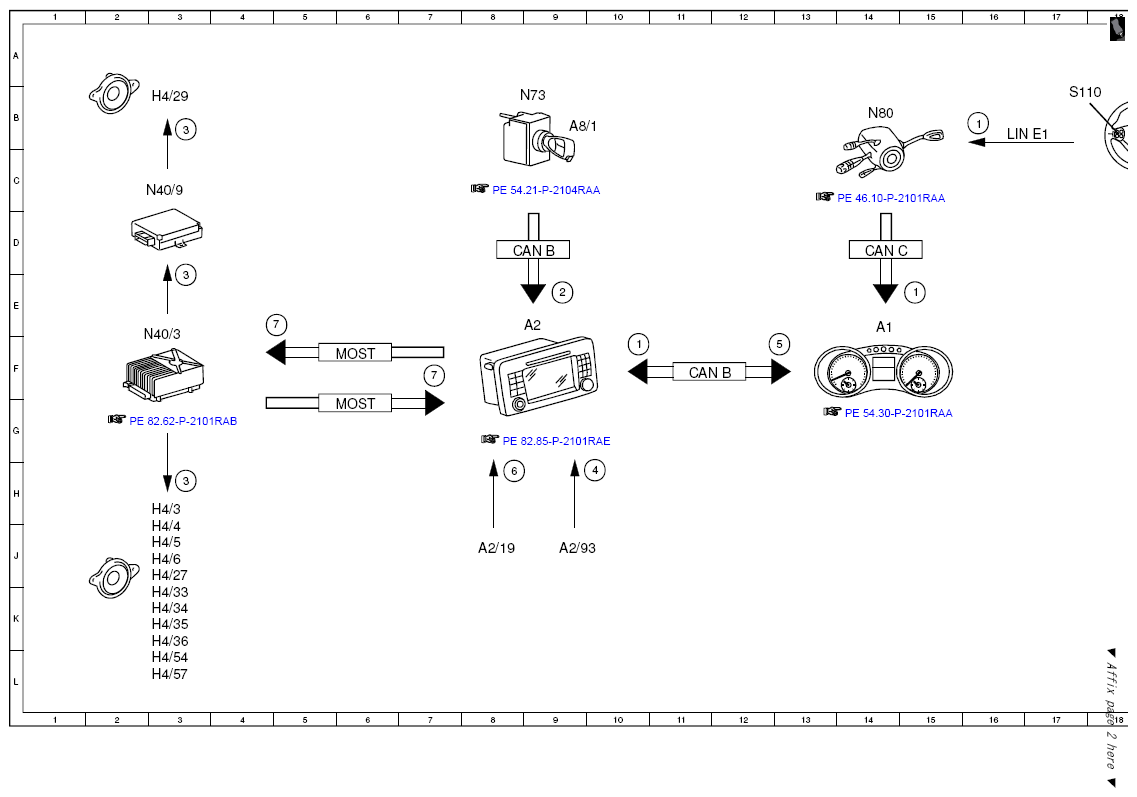

| 1 |
Multifunction steering wheel button group, signal |
16B |
| 1 |
Multifunction steering wheel button group, signal |
10F |
| 1 |
Multifunction steering wheel button group, signal |
15E |
| 2 |
Circuit 15R, status |
9E |
| 3 |
Shift stage, status |
3H |
| 3 |
Shift stage, status |
3E |
| 3 |
Shift stage, status |
3B |
| 4 |
Roof antenna module, signal |
10H |
| 5 |
Instrument cluster, message |
13F |
| 6 |
AM/FM antenna, signal |
8H |
| 7 |
Sound system amplifier, actuation |
5E |
| 7 |
Sound system amplifier, actuation |
7F |
| A1 |
Instrument cluster |
14E |
| A2 |
Radio |
9E |
| A2/19 |
FM rear window antenna amplifier |
8J |
| A2/93 |
Roof antenna module |
9J |
| A8/1 |
Transmitter key |
9B |
| CAN B |
Interior CAN |
9D |
| CAN B |
Interior CAN |
11F |
| CAN C |
Engine compartment CAN |
12F |
| H4/27 |
Center cockpit speaker (centerfill) |
3J |
| H4/29 |
Subwoofer |
3B |
| H4/3 |
Left rear door speaker |
3H |
| H4/33 |
Left front door tweeter |
3K |
| H4/34 |
Right front door tweeter |
3K |
| H4/35 |
Left rear door tweeter |
3K |
| H4/36 |
Right rear door tweeter |
3K |
| H4/4 |
Right rear door speaker |
3J |
| H4/5 |
Left front door speaker |
3J |
| H4/54 |
Left rear surround speaker |
3L |
| H4/57 |
Right rear surround speaker |
3L |
| H4/6 |
Right front door speaker |
3J |
| LIN E1 |
Steering LIN |
16B |
| MOST |
Media Oriented System Transport |
6F |
| MOST |
Media Oriented System Transport |
6G |
| N40/3 |
Amplifier for sound system |
3F |
| N40/9 |
Subwoofer amplifier |
3C |
| N73 |
EIS [EZS] control unit |
9B |
| N80 |
Steering column module |
14B |
| S110 |
Left multifunction steering wheel button group |
17B |
| S111 |
Right multifunction steering wheel button group |
19B |
