Fuse and relay box relay assignment - GF54.15-P-1255-21CB
MODEL 463.243 /244 /245 /246 /247 /248 /249 /250 /254 /270 /271 /303 /309 /322 /323 /332 /333 /340 /341 ## up to 156037

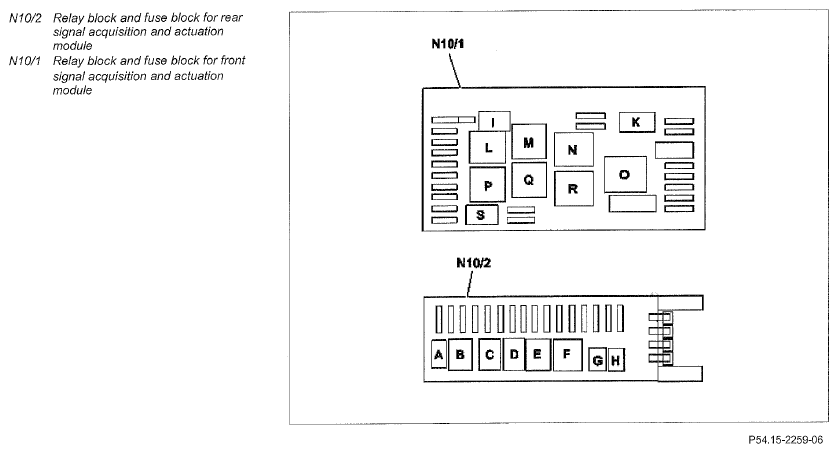

Fig 1: Identifying Relay Block And Fuse Block For Rear/Front Signal Acquisition And Actuation Module
| N10/2 | Rear SAM relay assignment |
|---|---|
| A | Fuel pump relay |
| B | Relay 2, circuit 15R |
| C | Backup relay 2 |
| D | Backup relay 1 |
| E | Heated rear window relay |
| F | Circuit 15R, relay 1 |
| G | Fuel filler cap polarity change 1 relay |
| H | Fuel filler cap polarity change 2 relay |
| k1 | Stop lamp suppression relay |
| k2 | Vacuum pump/fuel pump relay |
| k3 | ABS actuation relay |
| k4 | Double fan/starter relay |
| k5 | Terminal 15 R1 relay |
| N10/1 | Front SAM relay assignment |
|---|---|
| I | Fanfare horn relay |
| K | Circuit 87 relay, chassis |
| L | Wiper stage 1-2 relay |
| M | Circuit relay 15R |
| N | Circuit 15 relay |
| O | Secondary air injection pump relay |
| P | Circuit 15 relay |
| Q | Wiper ON/OFF relay |
| R | Engine circuit 87 relay |
| S | Starter relay |
