Fuse and relay box fuse assignment - GF54.15-P-1255-20CC
MODEL 463.202/222/236/237 up to 31.8.09,
463.247/248/249/254/270/271 ## as of 156043 up to 31.8.09,
463.303/340/341 up to 31.8.09

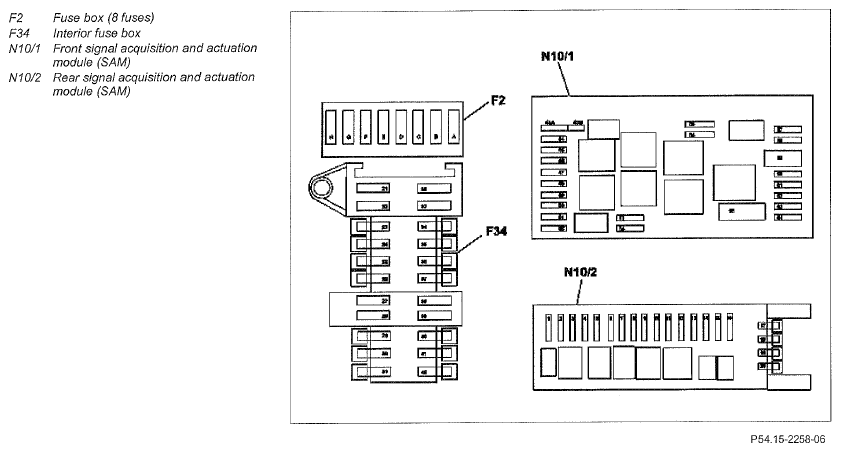

Fig 1: Identifying Fuse Box (8 Fuses), Interior Fuse Box And Front/Rear Signal Acquisition And Actuation Module (SAM)
| F2 | Fuse box (8 fuses) |
|---|---|
| F2f1 (A) | Fuse 1 |
| Turn rate sensor, brake light switch (on model 463.270/271 circulation pump, engine oil fan) (7, 5A) | |
| F2f2 (B) | Fuse 2 |
| Turn rate sensor, brake light switch up to model year 2008 (on model 463.270/271 radiator fan) (10 A) |
|
| F2f3 (C) | Fuse 3 |
| (on model 463.248/236 with code 979 Fire extinguishing system) (as of production period 09.06 xenon headlamp) (as of model year 2009 with code 979 xenon headlamp) (5A) (on model 463.309/322/323/332/333 fuel preheating system) (20 A) |
|
| F2f4 (D) | Fuse 4 |
| Stop lamp switch circuit 15, heater booster switch, water level sensor/fuel filter indicator lamp (5A) | |
| F2f5 (E) | Fuse 5 |
| Subwoofer amplifier, sound system (20 A) (with code 979 special vehicle multifunction control unit as of model year 2009 (30 A)) | |
| F2f6 (F) | Fuse 6 |
| Rear seat heater control unit (20 A) | |
| F2f7 (G) | Fuse 7 |
| (on model 463.309/332/333 starter) (except model 463.309/332/333 additional fan) (2) |
|
| F2f8 (H) | Fuse 8 |
| (except model 463.309/332/333 additional fan) (20 A) |
| F34 | Interior fuse box |
|---|---|
| F34f21 | Fuse 21 |
| Left front DCU [door control unit] (30 A) | |
| F34f22 | Fuse 22 |
| Right front DCU (30 A) | |
| F34f23 | Fuse 23 |
| Dome lamp, rear reading lamp (5 A) | |
| F34f24 | Fuse 24 |
| Windshield heater (20 A) | |
| F34f25 | Fuse 25 |
| Driver/front passenger SIH (30 A) | |
| F34f26 | Fuse 26 |
| Converter, illumination Door sill (7.5 A) | |
| F34f27 | Fuse 27 |
| Steering wheel adjustment, left front seat control unit (40 A) | |
| F34f28 | Fuse 28 |
| Sockets, stowage tray and cargo area (15 A) | |
| F34f29 | Fuse 29 |
| Steering wheel heater (15 A) | |
| F34f30 | Fuse 30 |
| Automatic heater, blower (heater/A/C), A/C (40 A) | |
| F34f31 | Fuse 31 |
| Steering lock, electronic ignition lock (20 A) | |
| F34f32 | Fuse 32 |
| Left rear DCU (30 A) | |
| F34f33 | Fuse 33 |
| Left rear DCU (30 A) | |
| F34f34 | Fuse 34 |
| Tele- Aid, cell phone, E-call (valid till MY 08) (7.5 A) | |
| Compensator, LCT (valid as of MY 09) (7.5 A) | |
| F34f35 | Fuse 35 |
| Stationary heater (20 A) |
| F34f36 | Fuse 36 |
|---|---|
| Electric power soft top (with code 979 GAS as of model year 2009) (30 A) |
|
| F34f37 | Fuse 37 |
| Vacuum pump for differential lock (1) | |
| F34f38 | Fuse 38 |
| Right front seat control unit (40 A) | |
| F34f39 | Fuse 39 |
| Transfer case control (40 A) | |
| F34f40 | Fuse 40 |
| ABS/ESP (on diesel vehicles) (25 A) | |
| F34f40 | Fuse 40 |
| ABS/ESP | |
| (on gasoline vehicles) (30 A), | |
| (with code 979 ABS as of model year 2009 (25 A) | |
| F34f41 | Fuse 41 |
| UCP, A/C (7.5 A) | |
| F34f42 | Fuse 42 |
| IC (7.5A) |
| N10/1 Front signal acquisition and actuation module (SAM) | |
|---|---|
| N10/1f43A | Electrical fuse 43A |
| Horns circuit 15R(15 A) | |
| N10/1f43B | Electrical fuse 43B |
| Horns circuit (30 15 A) | |
| N10/1f44 | Fuse 44 |
| Circuit 15R cell phone, Emergency call system (up to MY 08) (5 A) | |
| N10/1f45 | Fuse 45 |
| Circuit 15R AB (7.5 A) | |
| N10/1f46 | Fuse 46 |
| Wiping ON/OFF (15 A) | |
| N10/1f47 | Fuse 47 |
| Circuit 5R cigarette lighter, glove compartment illumination (15 A) | |
| N10/1f48 | Fuse 48 |
| Circuit 15 ignition coils M113 (15 A) | |
| O2 Sensor heater OM642 (15 A) | |
| N10/1f49 | Fuse 49 |
| Circuit 15 AB (7.5 A) | |
| N10/1f50 | Fuse 50 |
| Circuit 15, rear seat heater rotary light switch (5 A) | |
| N10/1f51 | Fuse 51 |
| Circuit 15 IC (7.5 A) | |
| N10/1f52 | Fuse 52 |
| Starter (15 A) | |
| N10/1f53a | Electrical fuse 53A |
| Circuit 87 engine (on gasoline vehicles) (15 A) | |
| N10/1f53B | Electrical fuse 53B |
| Circuit 87 engine (on diesel vehicles) (25 A) | |
| N10/1f54A | Electrical fuse 54A |
| Circuit 87 engine (on gasoline vehicles) (15 A) | |
| N10/1f54B | Electrical fuse 54B |
| Circuit 87 engine (on diesel vehicles) (10 A) | |
| N10/1f55 | Fuse 55 |
| Circuit 87 transfer case control unit (7, 5 A) | |
| N10/1f56 | Fuse 56 |
| Circuit 87 differential locks (5 A) | |
| N10/1f57 | Fuse 57 |
| Circuit 30 electronic auxiliary heater (5 A) | |
| N10/1f58 | Fuse 58 |
| Circuit 15 fuse box/8-fuses (40 A) | |
| N10/1f59 | Fuse 59 |
| ABS return flow pump (50 A) | |
| N10/1f60 | Fuse 60 |
| Spare | |
| N10/1f61 | Fuse 61 |
| Socket, front passenger footwell (15 A) | |
| N10/1f62 | Fuse 62 |
| Circuit 30 diagnostic socket (5 A) | |
| N10/1f63 | Fuse 63 |
| Circuit 30 differential locks (5 A) | |
| N10/1f64 | Fuse 64 |
| Radio, COMAND (up to MY 08) (10 A) | |
| N10/1f65 | Fuse 65 |
| Secondary air pump (40 A) |
| N10/2 | Rear signal acquisition and actuation module (SAM) |
|---|---|
| N10/2f1 | Fuse 1 |
| Circuit 15 Reserve | |
| N10/2f2 | Fuse 2 |
| Circuit 15 Reserve | |
| N10/2f3 | Fuse 3 |
| Stationary heater, telematics, TV tuner | |
| N10/2f4 | Fuse 4 |
| Fuel pump (20 A) | |
| N10/2f5 | Fuse 5 |
| Backup relay 2 | |
| N10/2f6 | Fuse 6 |
| Reserve (7.5 A) | |
| N10/2f7 | Fuse 7 |
| Backup relay 1 | |
| N10/2f8 | Fuse 8 |
| Antenna module, ATA siren | |
| Inclination sensor (7.5 A) | |
| N10/2f9 | Fuse 9 |
| OCP DBF (25 A) | |
| N10/2f10 | Fuse 10 |
| Rear window heater (20 A) | |
| N10/2H1 | Fuse 11 |
| Spare | |
| N10/2f12 | Fuse 12 |
| Circuit 15R ballast (7.5 A) | |
| N10/2f13 | Fuse 13 |
| Circuit 15R multicontour backrest (5 A) | |
| N10/2f14 | Fuse 14 |
| Wiper motor, rear-end door (15 A) | |
| N10/2f15 | Fuse 15 |
| Tank cap (10 A) | |
| N10/2f16 | Fuse 16 |
| Circuit 30 SBS (5 A) | |
| N10/2f17 | Fuse 17 |
| Multicontour backrest fuse box (20 A) | |
| N10/2f18 | Fuse 18 |
| Trailer connection unit (AAG) fuse box | |
| Except model 463.249/271 (20 A), Model 463.249/271 (15 A) | |
| N10/2f19 | Fuse 19 |
| Trailer fuse box (20 A) | |
| N10/2f20 | Fuse 20 |
| Rear central locking fuse box (7.5 A) |
