Electrical function schematic, fully integrated transmission control - PE27.19-P-2061-97CAA

Code: Designation: Position:
1 Vehicle speed, signal 10F
1 Vehicle speed, signal 16H
2 Service brake, status 11F
2 Service brake, status 17H
3 Transmission control diagnosis, communication 26E
3 Transmission control diagnosis, communication 11F
3 Transmission control diagnosis, communication 12G
3 Transmission control diagnosis, communication 16E
3 Transmission control diagnosis, communication 20E
3 Transmission control diagnosis, communication 24E
4 Engine control, status 12F
5 DAS [FBS] start enable, status 11E
5 DAS [FBS] start enable, status 16G
6 Circuit 15, status 11E
6 Circuit 15, status 17G
7 Engine diagnosis indicator lamp, actuation 12G
7 Engine diagnosis indicator lamp, actuation 21E
7 Engine diagnosis indicator lamp, actuation 23C
8 Multifunction display, actuation 13G
8 Multifunction display, actuation 21E
8 Multifunction display, actuation 23C
9 Transmission control, status 12G
10   7B
10   12E
11   9D
11   13G
A1 Instrument cluster 23A
A1e58 Engine diagnosis indicator lamp 25A
A1p13 Multifunction display 25B
A7/7s1 BAS release switch 22J
A8/1 Transmitter key 29K
CAN C Drive train CAN 12F
CAN C Drive train CAN 8D
CAN D Diagnostic CAN 25E
CAN E Chassis CAN 18E
CAN E Chassis CAN 18G
CAN E Chassis CAN 18J
CAN E Chassis CAN 25G
CAN F Central CAN 22D
L6/1 Left front RPM sensor 14K
L6/2 Right front RPM sensor 14K
L6/3 Left rear RPM sensor 14K
L6/4 right rear RPM sensor 14L
M42 Electric transmission oil pump 6A
N3/10 ME-SFI [ME] control unit 14G
N3/10 ME-SFI [ME] control unit 15D
N47-5 ESP control unit 18J
N73 EIS [EZS] control unit 27J
N89 Transmission oil auxiliary pump control unit 5C
N93 Central gateway control unit 23E
S9/1 Stop lamp switch 24K
U1019 Valid for engine 278 14F
U152 Valid for engine 156 13F
U203 Valid without DISTRONIC PLUS 24J
U252 Valid for ECO start/stop function 4A
U269 Not valid for Distronic Plus (light) 24K
U484 Valid for M273 ME 13D
U909 Valid for DISTRONIC PLUS 21H
U987 Valid for Distronic Plus (light) 21J
X11/4 Data link connector 27E
Y3/8n1 Turbine speed sensor (VGS) 2G
Y3/8n2 Internal speed sensor (VGS) 1G
Y3/8n3 Output speed sensor (VGS) 2J
Y3/8n4 Fully integrated transmission control (VGS) control unit 7E
Y3/8s1 Selection range sensor (VGS) 6K
Y3/8s2 Transmission oil temperature sensor (VGS) 8K
Y3/8y1 Working pressure control solenoid valve (VGS) 11J
Y3/8y2 K1 clutch control solenoid valve (VGS) 11K
Y3/8y3 K2 clutch control solenoid valve (VGS) 11K
Y3/8y4 K3 clutch control solenoid valve (VGS) 11K
Y3/8y5 B1 brake control solenoid valve (VGS) 11L
Y3/8y6 B2 brake control solenoid valve (VGS) 11L
Y3/8y7 B3 brake control solenoid valve (VGS) 11L
Y3/8y8 Torque converter lockup clutch control solenoid valve (VGS) 11L

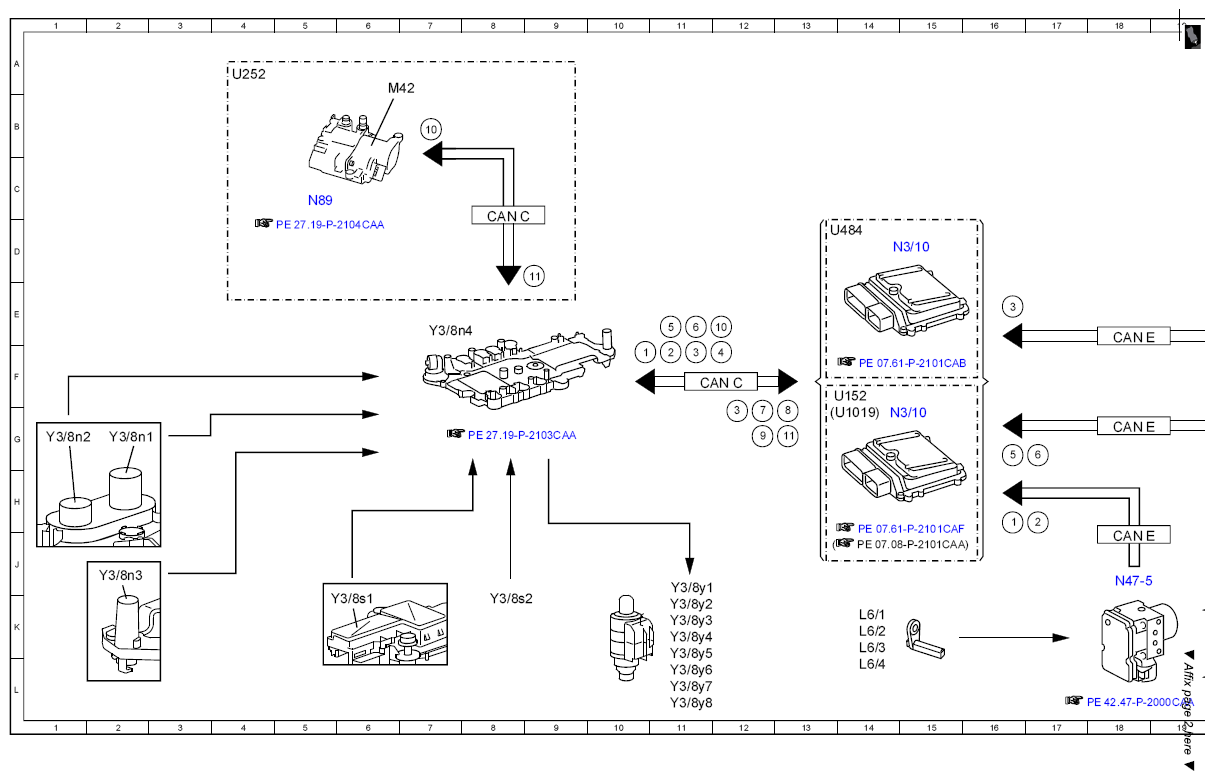

Fig 1: Fully Integrated Transmission Control - Electrical Function Schematic (1 Of 2)
G07634597Courtesy of MERCEDES-BENZ USA

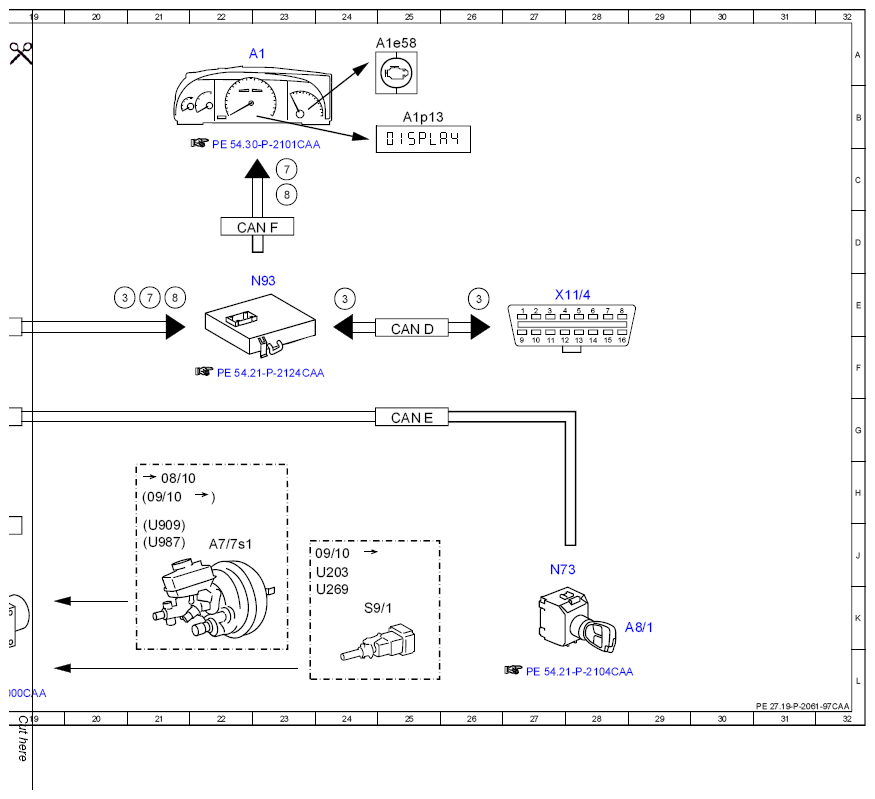

Fig 2: Fully Integrated Transmission Control - Electrical Function Schematic (1 Of 2)
G07634598Courtesy of MERCEDES-BENZ USA
