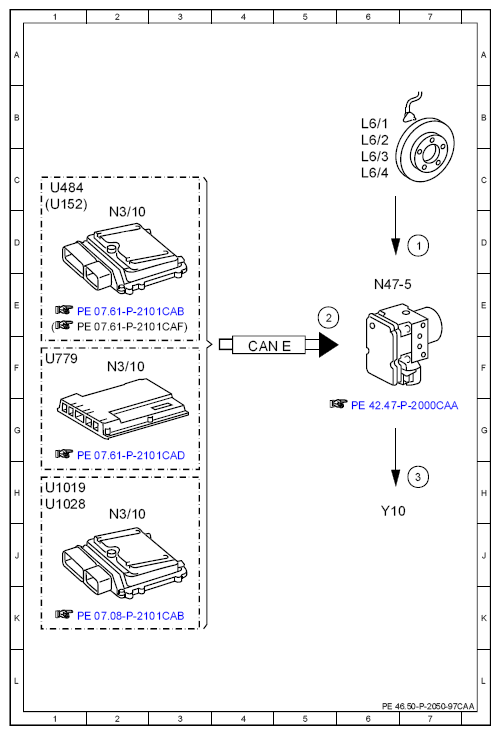

Electrical function schematic for speed-sensitive power steering (PML) - PE46.50-P-2050-97CAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 7D |
| 2 | Circuit 61, status | 5E |
| 3 | SPS [PML] solenoid valve, actuation | 7H |
| CAN E | Chassis CAN | 4F |
| L6/1 | Left front RPM sensor | 6B |
| L6/2 | Right front RPM sensor | 6B |
| L6/3 | Left rear RPM sensor | 6C |
| L6/4 | right rear RPM sensor | 6C |
| N3/10 | ME-SFI [ME] control unit | 2D |
| N3/10 | ME-SFI [ME] control unit | 2F |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N47-5 | ESP control unit | 6E |
| U1019 | Valid for engine 278 | 1H |
| U1028 | Valid for engine 157 | 1H |
| U152 | Valid for engine 156 | 1C |
| U484 | Valid for M273 ME | 1C |
| U779 | Valid for engine 275 | 1F |
| Y10 | SPS [PML] solenoid valve | 6H |
